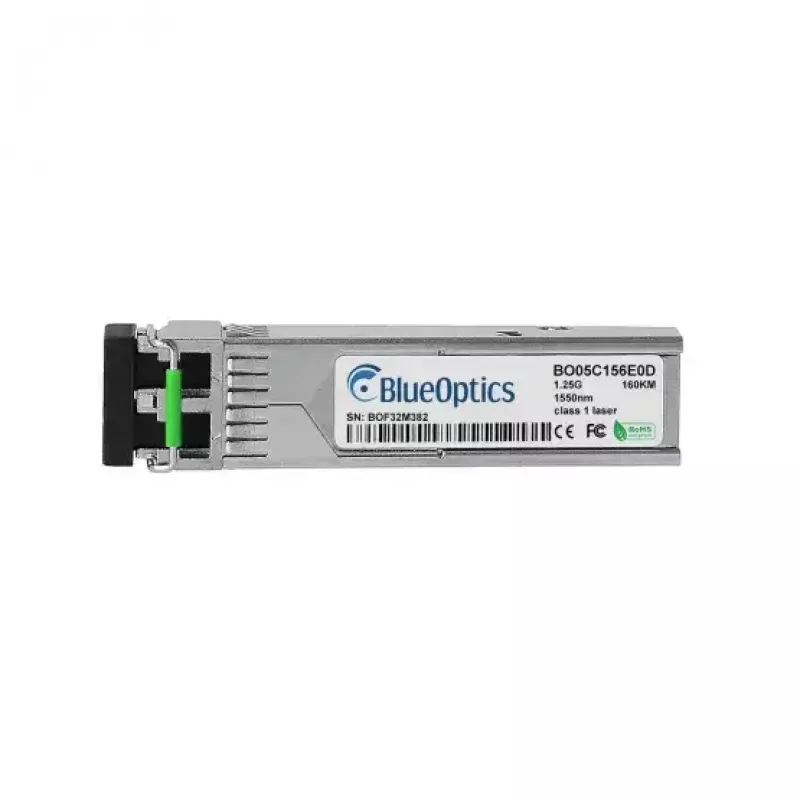

SFP siųstuvo-imtuvo modulis BlueOptics BTI-MGBIC-ELH-DD-LC-BO 1250 Mbit/s 1550 nm

„BlueOptics BTI-MGBIC-ELH-DD-LC-BO“ SFP siųstuvo-imtuvo modulis yra sukurtas vienmodiam šviesolaidiniam tinklui ir palaiko iki 1250 Mbit/s duomenų perdavimo spartą esant 1550 nm bangos ilgiui. Įdėtas į patvarų metalinį korpusą ir sveriantis tik 20 g, modulis naudoja LC dvipusę sąsają ir veikia nuo 3,3 V maitinimo. Jis sukurtas palaikyti tolimojo nuotolio ryšius iki 160 km ir atitinka įprastus MSA SFP formos faktoriaus standartus, todėl tinkamas integruoti į komutatorius, maršruto parinktuvus ir kitą tinklo įrangą, priimančią standartinius SFP siųstuvus-imtuvus.

Privalumai

Modulis užtikrina tolimojo nuotolio optinį perdavimą su mažu jautrumu elektromagnetiniams trikdžiams, naudodamas vienmodį šviesolaidį esant 1550 nm bangos ilgiui. Kompaktiškas SFP formos faktorius ir metalinis korpusas užtikrina mechaninį stabilumą ir paprastą karštojo prijungimo įdiegimą. Sukurtas ir išbandytas pagal pramonės MSA standartus, siųstuvas-imtuvas apima skaitmeninės diagnostikos palaikymą pagrindiniams veikimo parametrams stebėti ir yra suderinamas su aparatinėmis platformomis, palaikančiomis standartinius 1000BASE-ZX SFP modulius.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite SFP siųstuvą-imtuvą į tuščią SFP lizdą suderinamame komutatoriuje, maršruto parinktuve arba optinėje sąsajoje, kai priimančiasis įrenginys įjungtas, pagal tiekėjo nurodymus karštai prijungiamiems moduliams. Prijunkite tinkamą vienmodį LC dvipusį šviesolaidinį komutacinį kabelį prie siųstuvo-imtuvo, užtikrindami teisingą Tx/Rx orientaciją. Patikrinkite ryšio būseną priimančiajame įrenginyje ir, jei įmanoma, naudokite įrenginio valdymo sąsają skaitmeninei diagnostikai tikrinti: maitinimo įtampai, lazerio poslinkio srovei, optinei išvesties/įvesties galiai ir temperatūrai. Laikykitės įrangos tiekėjo rekomendacijų dėl programinės įrangos ir suderinamumo reikalavimų.

Rekomendacijos

Naudokite vienmodį šviesolaidį ir LC dvipusius pataisos laidus, skirtus tolimojo nuotolio 1550 nm perdavimui. Patvirtinkite DDM/DOM palaikymą priimančiojoje platformoje, kad galėtumėte stebėti našumą ir planuoti prevencinę priežiūrą. Venkite lenkti ar įtempti šviesolaidines jungtis ir laikykitės ESD saugos procedūrų įdedant ar išimant SFP modulį.
