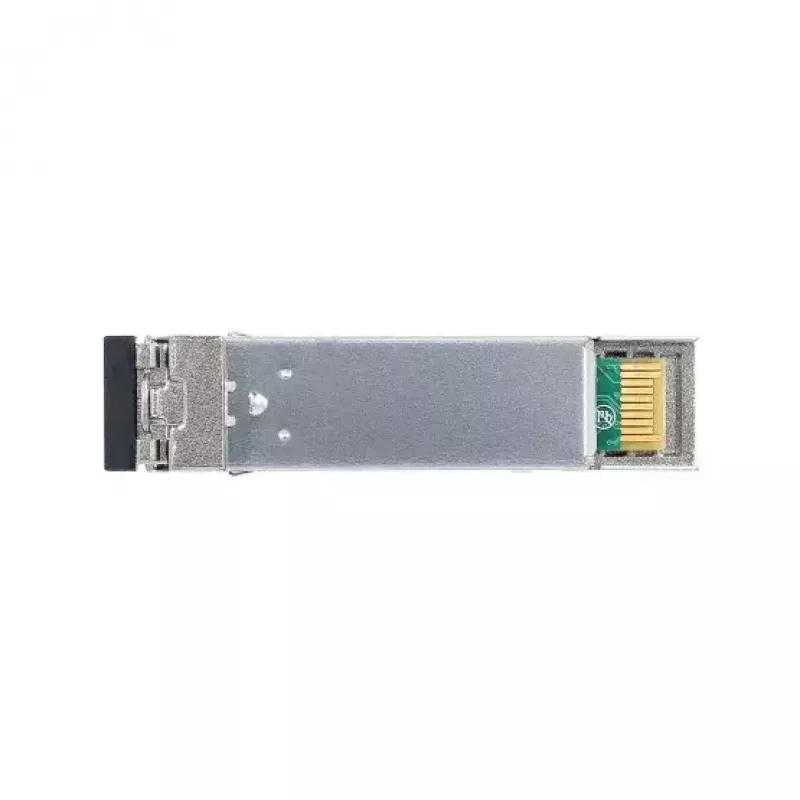

SFP siųstuvo-imtuvo modulis BlueOptics 942 023-001-BO 1310 nm LC 40000 m

BlueOptics 942 023-001-BO SFP siųstuvo-imtuvo modulis yra vienmodis optinis modulis, skirtas 1000BASE-LH taikymams. Jis perduoda ir priima 1310 nm bangos ilgiu per LC dvipusę šviesolaidžio jungtį ir palaiko optinius ryšius iki 40 000 m atstumu. Modulis yra kompaktiškas ir lengvas (apie 20 g), atitinka standartinius SFP/SFF mechaninius ir elektrinius formos faktorius, kad būtų užtikrintas platus suderinamumas su suderinama tinklo įranga.

Privalumai

Šis SFP modulis užtikrina ilgo nuotolio vienmodį ryšį naudojant 1310 nm optinę sąsają ir LC jungtį, leidžiančią užmegzti taškas–taškas šviesolaidžio ryšius iki 40 km. Sukurtas pagal pramonės MSA mechanines ir elektrines specifikacijas, jis tinkamas suderinamam naudojimui palaikomuose komutatoriuose, maršrutizatoriuose ir saugojimo įrenginiuose. Lengvas modulis ir standartinis SFP formos faktorius supaprastina montavimą ir keitimą vietoje, išlaikant nuspėjamą optinį veikimą Ethernet ir panašiems optiniams protokolams.

Tinka

• Ilgo nuotolio vienmodžiams Ethernet ryšiams (iki 40 km)
• Keičiamiems SFP prievadams komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, kurie priima suderinamus 1000BASE-LH modulius
• Šviesolaidinėms magistralinėms jungtims tarp pastatų arba duomenų centro stelažų

Pagrindinės specifikacijos

• Optinis bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas: 40000 m (40 km)
• Jungties tipas: LC dvipusė
• Palaikoma duomenų perdavimo sparta: 1,25 Gbps (1000BASE-LH klasės taikymams)
• Šviesolaidžio tipas: vienmodis šviesolaidis
• Svoris: 0,02 kg
• Gaminio spalva: Mėlyna, Pilka

Kaip naudoti

Įdėkite BlueOptics SFP modulį į suderinamą karšto keitimo SFP prievadą savo tinklo įrenginyje, vadovaudamiesi įrenginio gamintojo įdėjimo procedūra. Prijunkite vienmodžius LC dvipusius šviesolaidžio pataisomuosius laidus (siuntimas į priėmimą) tarp siųstuvų-imtuvų, užtikrindami teisingą šviesolaidžio poliškumą. Sukonfigūruokite priimančiąjį įrenginį numatytam 1000BASE-LH veikimui pagal jo tinklo nustatymus ir patvirtinkite ryšio būseną. Optimaliam ryšio veikimui naudokite vienmodį šviesolaidį, skirtą ilgo nuotolio taikymams, ir prieš pradėdami eksploatuoti patikrinkite silpninimą nuo galo iki galo bei jungčių švarą.

Rekomendacijos

Įsitikinkite, kad prijungta aparatinė įranga palaiko trečiųjų šalių 1000BASE-LH SFP modulių naudojimą ir kad priimančiajame įrenginyje įjungtos reikiamos skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkcijos, jei reikia nuotolinio optinių parametrų stebėjimo. Palaikykite švarias LC jungtis ir naudokite tinkamus šviesolaidžio pataisomuosius laidus bei pataisomuosius skydus, kad pasiektumėte visą diapazoną ir patikimą veikimą.
