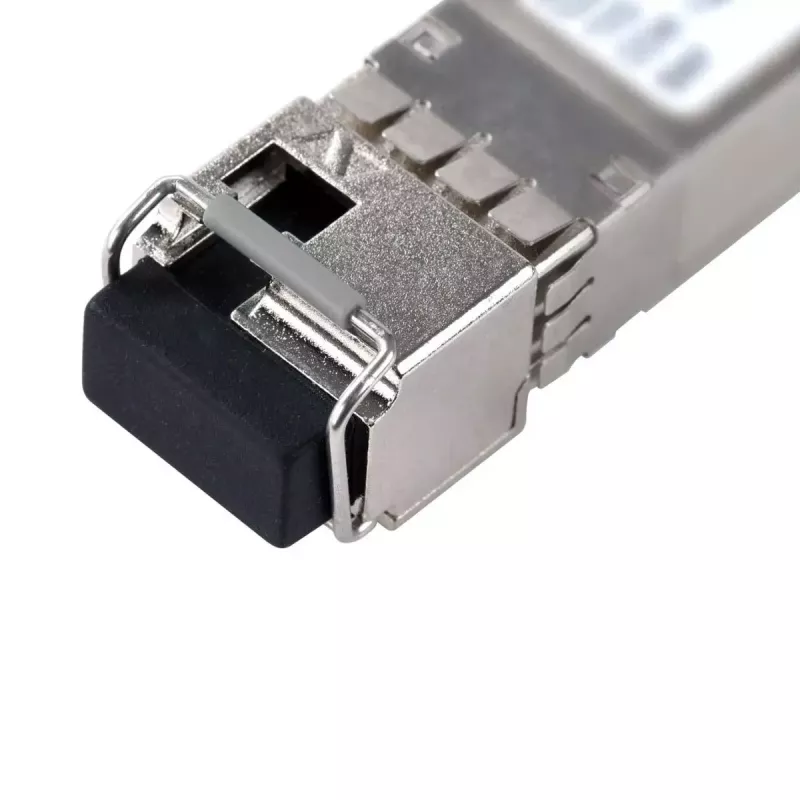

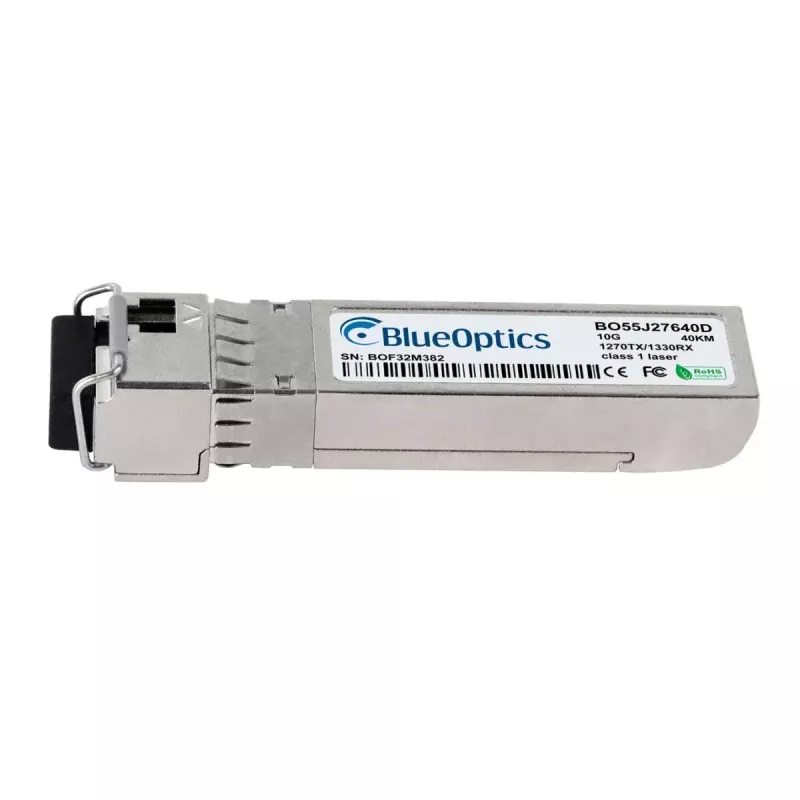

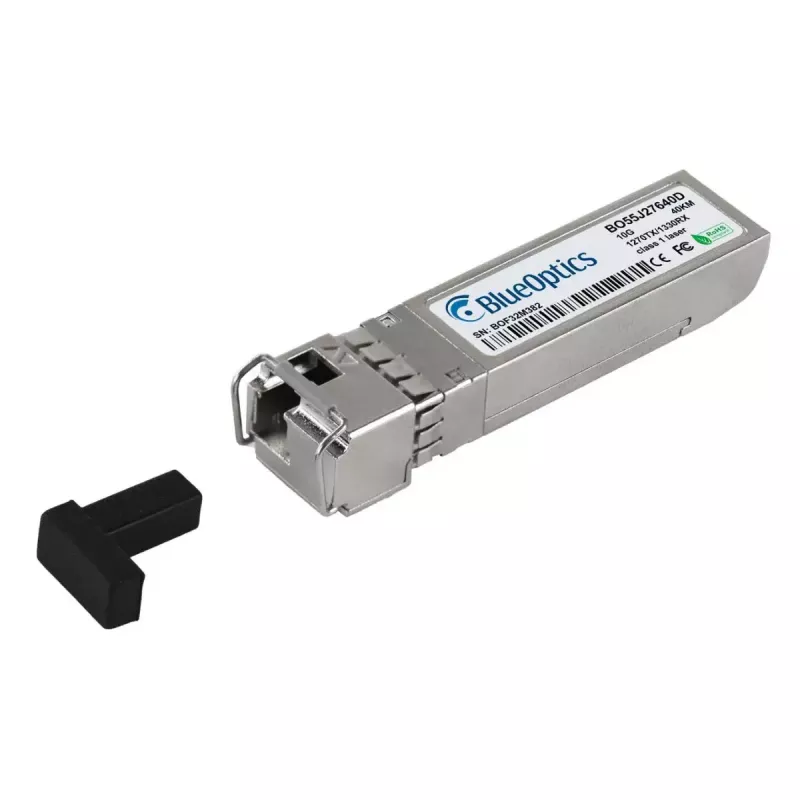

SFP+ siųstuvo-imtuvo modulis BlueOptics 10G-SFPP-BXU-S-40-BO 10000 Mbit/s

„BlueOptics 10G-SFPP-BXU-S-40-BO“ yra SFP+ optinio pluošto siųstuvo-imtuvo modulis, sukurtas 10 Gbit/s optinio duomenų perdavimo per vienmodį pluoštą. Įdėtas į metalinį korpusą ir sveriantis maždaug 20 g, šis modulis palaiko 10GBASE-BX-U veikimą su LC simplex jungtimi, atskira siųstuvo ir imtuvo bangos ilgių pora (tipiškai 1330 nm TX / 1270 nm RX) ir pasiekiamumą iki 40 km tinkamomis pluošto ir ryšio sąlygomis. Modulis įgyvendina skaitmeninį diagnostikos stebėjimą (DDM/DOM), skirtą realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą išėjimo galią, gaunamą įėjimo galią ir temperatūrą, ir atitinka MSA SFP+ mechanines ir elektrines specifikacijas.

Privalumai

„BlueOptics 10G-SFPP-BXU-S-40-BO“ siūlo didelės spartos 10 Gbit/s duomenų pralaidumą kartu su kompaktišku metaliniu korpusu, užtikrinančiu mechaninį patikimumą ir atsparumą elektromagnetiniams trikdžiams. Atitiktis kelių tiekėjų susitarimo (MSA) standartams užtikrina suderinamumą su plačiu SFP+ palaikančių komutatorių, maršrutizatorių ir saugojimo įrangos asortimentu. Integruotas DDM įgalina nuotolinę diagnostiką ir supaprastina priežiūrą. Su nurodyta vidutine trukme tarp gedimų (MTBF) 1 000 000 valandų modulis sukurtas ilgam eksploatavimo laikotarpiui ir sumažintiems priežiūros ciklams.

Tinka

• 10 Gbit/s Ethernet jungtims per vienmodį pluoštą
• Ilgo nuotolio taškas-taškas ryšiams iki 40 km
• Komutatorių, maršrutizatorių ir saugojimo sistemų, palaikančių SFP+, sujungimui
• Aplinkoms, kuriose reikalingas nuotolinis optinio ryšio stebėjimas (DDM/DOM)

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Optinis režimas: vienmodis pluoštas
• Jungtis: LC simplex
• Bangos ilgiai: siųstuvas ~1330 nm / imtuvas ~1270 nm (BX-U dvikryptis veikimas)
• Maksimalus ryšio atstumas: iki 40 km (priklausomai nuo pluošto ir ryšio biudžeto)
• Korpusas: metalinis, sidabro spalvos
• Skaitmeninis diagnostikos stebėjimas (DDM/DOM): palaikomas
• Svoris: apytiksliai 0,02 kg
• Standartai: atitinka SFP+ MSA

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP+ lizdą, kol jis užsifiksuos; užtikrinkite, kad priimantis įrenginys palaiko 10GBASE-BX-U arba bendruosius SFP+ modulius ir kad bet kokie tiekėjo užrakto ar programinės įrangos apribojimai yra pašalinti. Prijunkite LC simplex vienmodžio pluošto pataisymo kabelį prie modulio ir prie nuotolinio siųstuvo-imtuvo, laikydamiesi teisingos TX/RX orientacijos dvikrypčiam BX veikimui. Įdėjus ir užmezgus ryšį, stebėkite sąsajos būseną per priimantį įrenginį ir naudokite DDM funkciją diagnostiniams parametrams nuskaityti, jei ji palaikoma sistemoje. Tvarkydami modulį laikykitės ESD atsargumo priemonių, o kai nenaudojate, optinius prievadus laikykite uždengtus dangteliais.

Rekomendacijos

Patikimam tolimam veikimui naudokite vienmodį pluoštą su tinkamomis slopinimo specifikacijomis ir kokybiškomis LC jungtimis. Patikrinkite ryšio biudžeto skaičiavimus (įskaitant pluošto slopinimą ir jungčių/sujungimų nuostolius), kad patvirtintumėte 40 km pasiekiamumą. Užtikrinkite, kad priimančios įrangos programinė įranga leidžia trečiųjų šalių SFP+ modulius, ir įjunkite DDM stebėjimą, kur įmanoma, kad padėtų nuotoliniam trikčių šalinimui ir prevencinei priežiūrai.
