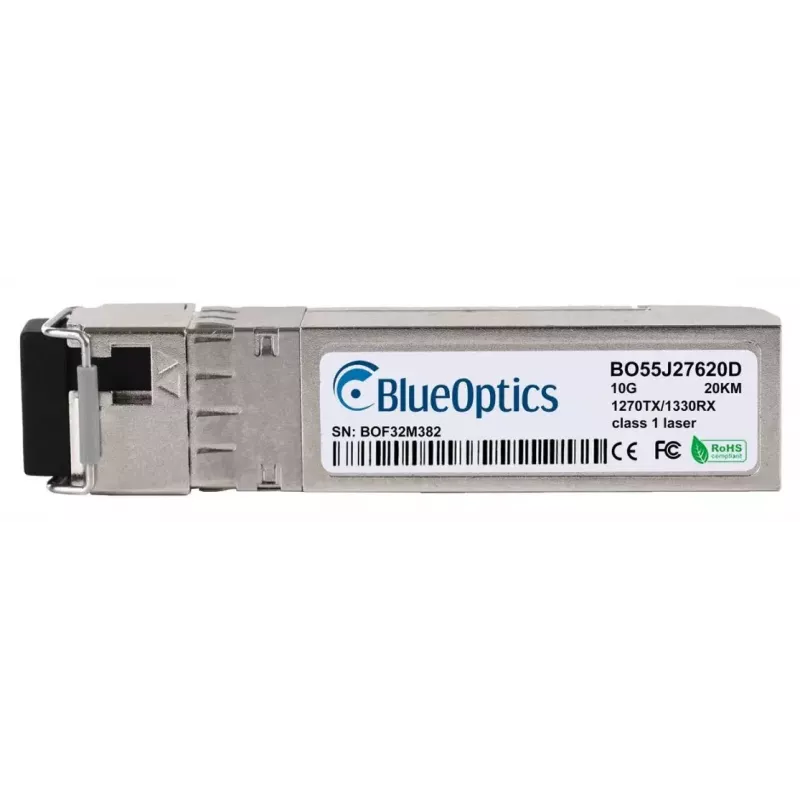

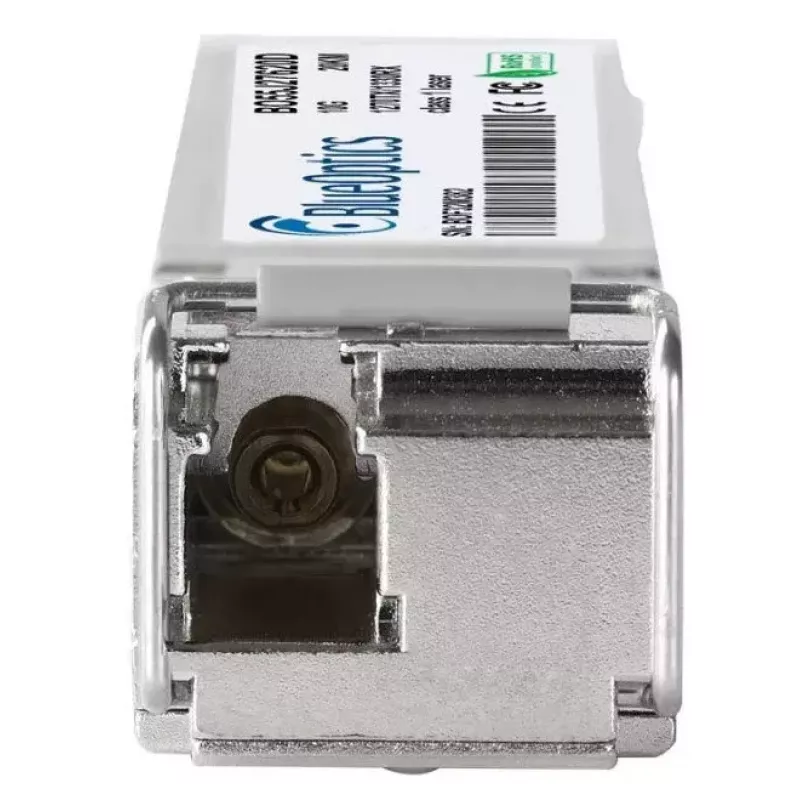

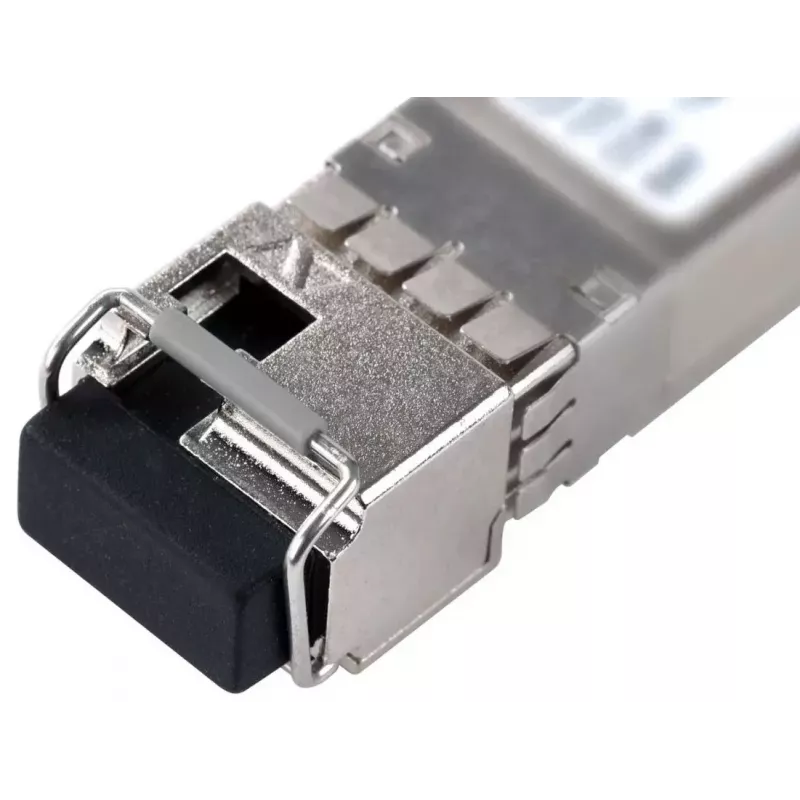

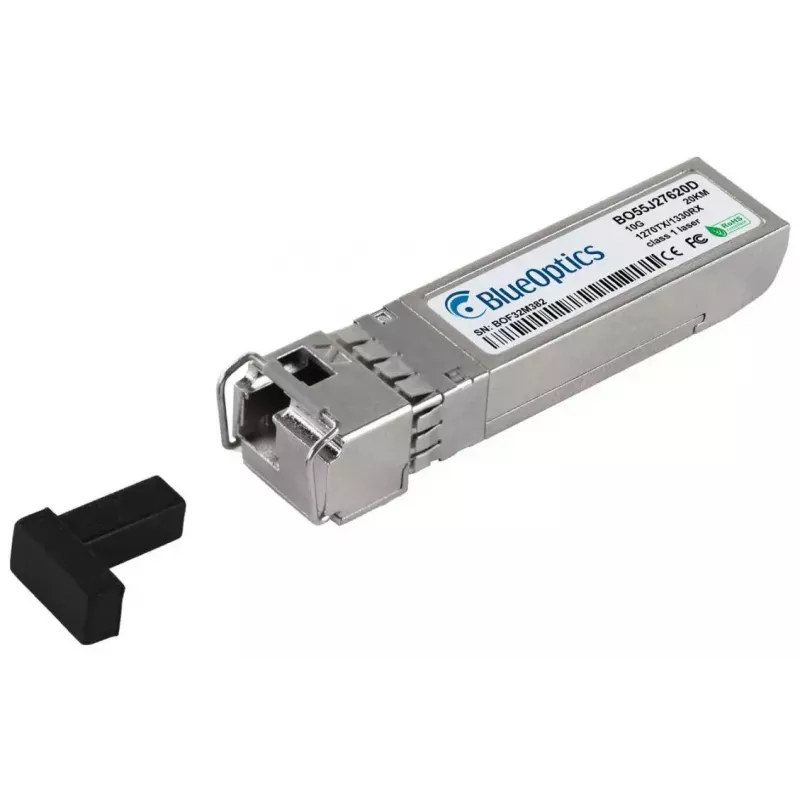

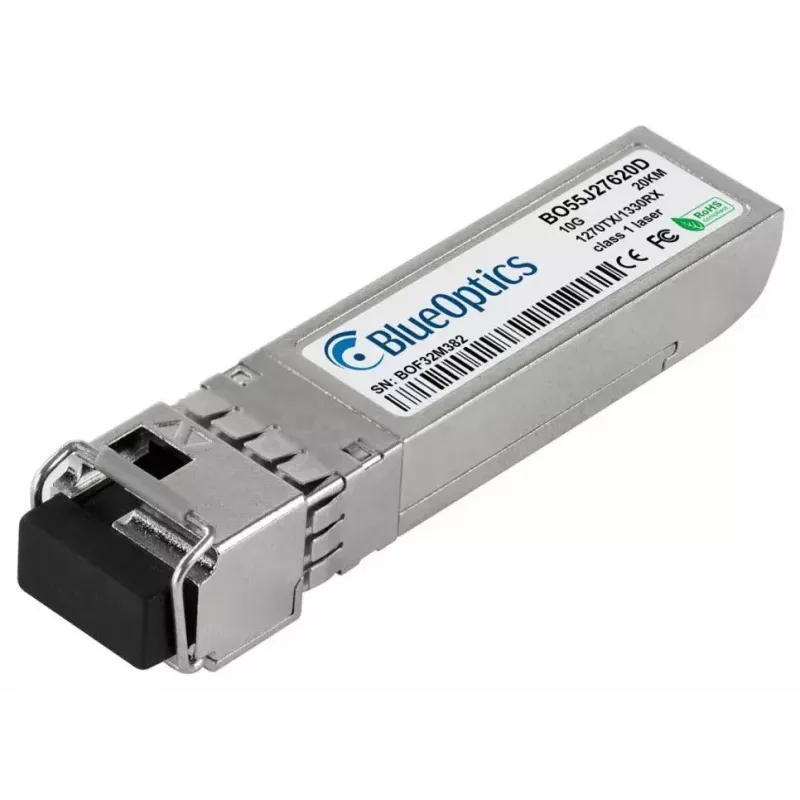

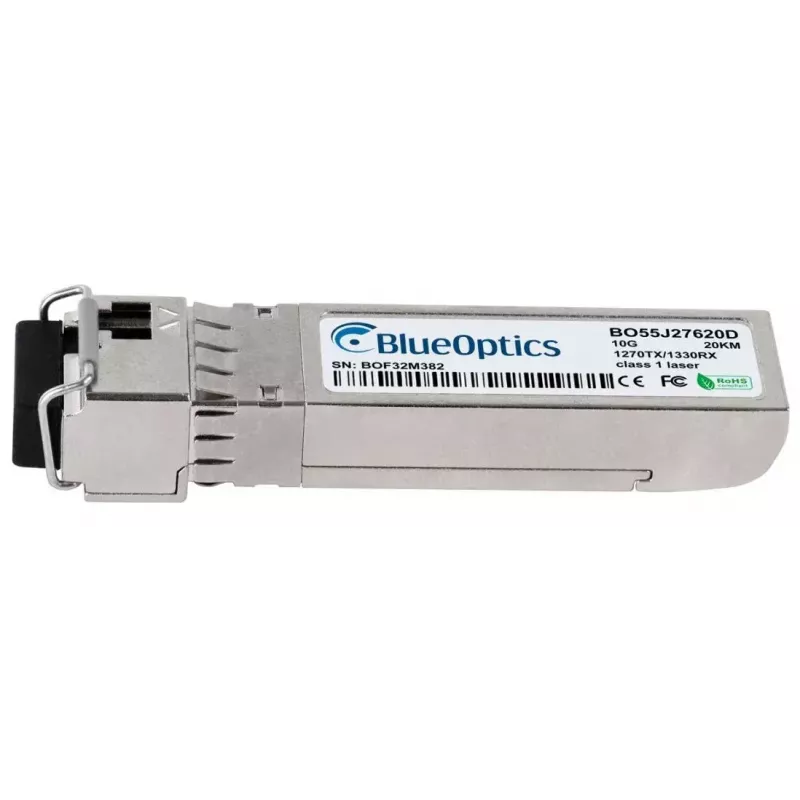

SFP+ siųstuvo-imtuvo modulis BlueOptics 100-01903-BXU-20-BO 10000 Mbit/s 1310 nm

BlueOptics 100-01903-BXU-20-BO SFP+ siųstuvo-imtuvo modulis užtikrina 10 Gbit/s duomenų perdavimą 1310 nm bangos ilgiu kompaktiškoje SFP+ formoje. Sukurtas šviesolaidinėms jungtims, modulis palaiko vienmodžius ryšius su LC jungties suderinamumu ir maksimaliu iki 10 000 m atstumu. Mažas svoris ir standartinė elektrinė įvestis leidžia jį integruoti į komutatorius, maršrutizatorius ir medijos keitiklius, priimančius SFP+ modulius.

Privalumai

Modulis pasižymi didele 10000 Mbit/s duomenų perdavimo sparta mažame SFP+ korpuse, todėl galimas tankus prievadų išdėstymas, išlaikant mažas galios ir vietos sąnaudas. Veikimas 1310 nm bangos ilgiu užtikrina pusiausvyrą tarp pasiekiamumo ir chromatinės dispersijos ilgų nuotolių vienmodžiams ryšiams. LC jungtis ir sidabrinis korpusas užtikrina suderinamumą su įprastais šviesolaidiniais kabeliais ir standartine stovo įranga.

Tinka

• 10 Gigabit Ethernet jungtims tarp komutatorių ir maršrutizatorių
• Ilgų nuotolių vienmodžio šviesolaidžio jungtims iki 10 km
• Integravimui į medijos keitiklius ir SFP+ suderinamus tinklo įrenginius
• Duomenų centro serverių ir agregavimo jungtims, kurioms reikalingi kompaktiški siųstuvai-imtuvai

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 10000 Mbit/s
• Veikimo bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas: 10000 m (vienmodis šviesolaidis)
• Formos koeficientas: SFP+
• Jungties tipas: LC
• Sąsajos tipas: 10 Gigabit Ethernet
• Svoris: 0,02 kg
• Tipinė maitinimo įtampos riba: apie 3,13 V – 3,47 V
• Korpuso spalva: sidabrinė

Kaip naudoti

Įsitikinkite, kad pagrindinis įrenginys palaiko SFP+ siųstuvus-imtuvus ir 10 Gigabit Ethernet veikimą. Išjungę pagrindinio įrenginio maitinimą arba vadovaudamiesi gamintojo karšto keitimo nurodymais, įkiškite BlueOptics SFP+ modulį į laisvą SFP+ prievadą, kol jis tvirtai užsifiksuos. Prijunkite LC galu užbaigtą vienmodžio šviesolaidžio movą prie siųstuvo-imtuvo, laikydamiesi teisingos TX/RX orientacijos. Po prijungimo patikrinkite ryšio būseną ir suderintą greitį pagrindinio įrenginio valdymo sąsajoje; leiskite įrenginiui inicijuotis ir pranešti, kad modulis parengtas.

Rekomendacijos

Naudokite tinkamos specifikacijos vienmodžio šviesolaidžio kabelį, skirtą 1310 nm perdavimui, ir palaikykite šviesolaidžių jungtis švarias, kad būtų mažos įneštinės nuostolių vertės. Suderinkite siųstuvo-imtuvo parametrus su pagrindinio įrenginio palaikoma įtampa ir SFP+ suderinamumo sąrašu. Ilgesniems ruožams patikrinkite optinį biudžetą ir atlikite optinės galios bei ryšio patikros testus.
