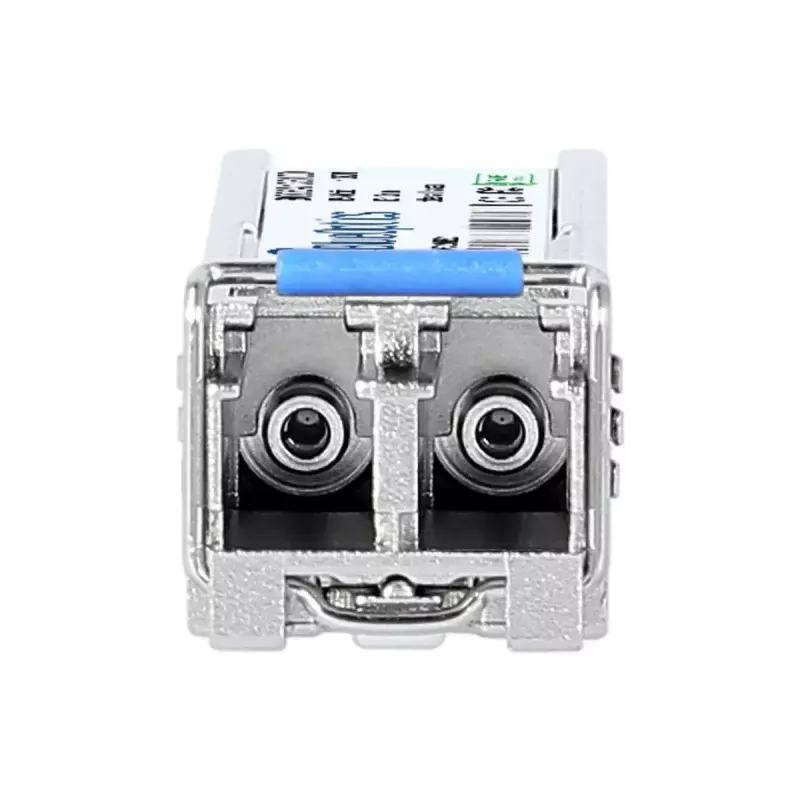

SFP siųstuvo-imtuvo modulis BlueOptics 10-2213-01-BO 155 Mbit/s 1310 nm

BlueOptics 10-2213-01-BO SFP siųstuvo-imtuvo modulis yra vienmodis šviesolaidinis interfeisas, skirtas duomenų perdavimui iki 155 Mbit/s spartai. Jis veikia 1310 nm bangos ilgiu, naudoja LC dvipusę jungtį ir yra tvirtame metaliniame korpuse. Modulis atitinka MSA formos veiksnius ir atitinka RoHS, FCC bei CE standartus. Vidutinė veikimo trukmė tarp gedimų (MTBF) yra apytiksliai 1 000 000 valandų, todėl jis skirtas patikimam tolimojo nuotolio optiniam ryšiui tinklo įrangoje, palaikančioje 100BASE-LX ir panašius protokolus.

Privalumai

Modulis turi standartizuotą SFP sąsają, suderinamą su įranga, priimančia 100BASE-LX siųstuvus-imtuvus, todėl užtikrina sąveiką tarp komutatorių, maršrutizatorių ir saugojimo sistemų. Metalinis korpusas ir konstrukcija, atitinkanti MSA rekomendacijas, užtikrina mechaninį patvarumą ir nuspėjamą montavimą. Veikimas 1310 nm bangos ilgiu per vienmodį pluoštą leidžia pasiekti kelių kilometrų atstumus ir išlieka atsparus elektromagnetiniams trukdžiams. Atitiktis bendriesiems reguliavimo standartams ir aukštas MTBF prisideda prie patikimo, nereikalaujančio daug priežiūros veikimo.

Tinka

• Vienmodžio pluošto tiesioginio ryšio linijoms miestelių ir įmonių tinkluose
• 100BASE-LX SFP prievadų atnaujinimui arba keitimui komutatoriuose ir maršrutizatoriuose
• Saugojimo sistemų ir tinklo įrenginių, priimančių SFP siųstuvus-imtuvus, sujungimui
• Optinėms linijoms, kurioms reikia atsparumo elektromagnetiniams trukdžiams

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinkantis MSA)
• Maksimali duomenų perdavimo sparta: 155 Mbit/s
• Bangos ilgis: 1310 nm
• Jungties tipas: LC dvipusė
• Optinio pluošto tipas: vienmodis
• Korpusas: metalinis
• Tipinė MTBF: ~1 000 000 valandų
• Spalva: sidabrinė
• Svoris: ~0,02 kg

Kaip naudoti

Įdėkite BlueOptics SFP modulį į laisvą SFP prievadą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, švelniai įspausdami, kol užsifiksuos. Prijunkite LC dvipusį vienmodžio pluošto kabelį prie siųstuvo-imtuvo, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite ryšio būseną naudodami pagrindinio įrenginio valdymo sąsają ir, jei įmanoma, įjunkite arba patikrinkite skaitmeninio diagnostinio stebėjimo (DDM/DOM) funkcijas, kad galėtumėte stebėti optinius parametrus. Išimdami modulį, išjunkite maitinimą arba laikykitės pagrindinio įrenginio rekomenduojamų karšto keitimo procedūrų ir ištraukite siųstuvą-imtuvą naudodami atlaisvinimo mechanizmą.

Rekomendacijos

Naudokite vienmodžius LC dvipusius kabelius ir prieš montuodami nuvalykite jungčių galus, kad išlaikytumėte signalo kokybę. Patvirtinkite, kad pagrindinė aparatinė įranga ir programinė įranga priima trečiųjų šalių SFP modulius, o jei reikalingas DDM/DOM stebėjimas, įsitikinkite, kad įrenginys palaiko šią funkciją. Venkite veikti modulį per dideliu mechaniniu poveikiu ar teršalais; nenaudojamus siųstuvus-imtuvus laikykite su apsauginiais gaubteliais, kai jie nėra įstatyti.
