SFP siųstuvas-imtuvas BlueOptics SFPGLX20B15D-w-BO 1250 Mbit/s šviesolaidinis

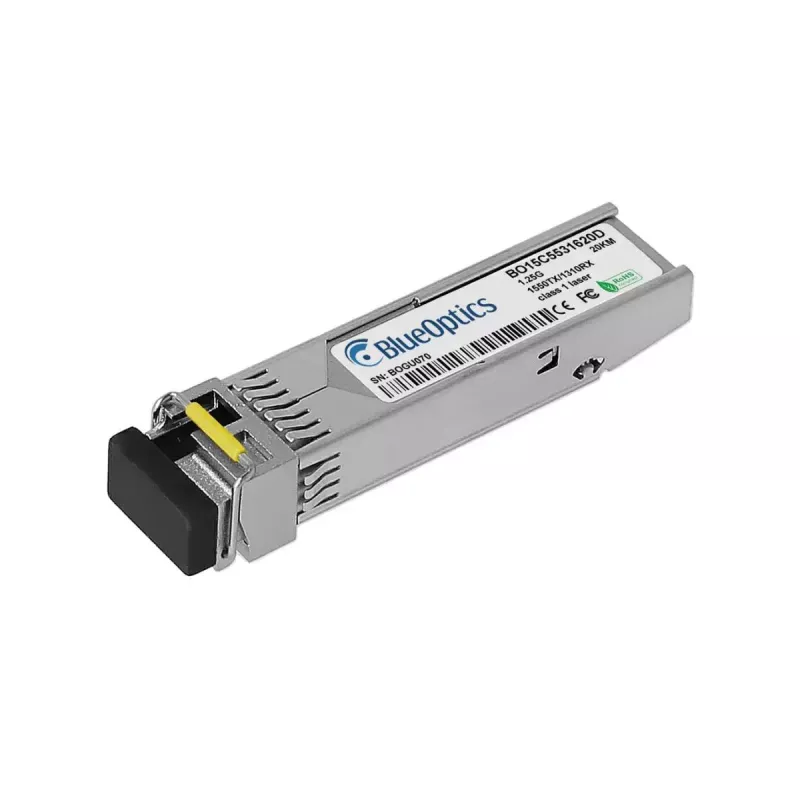

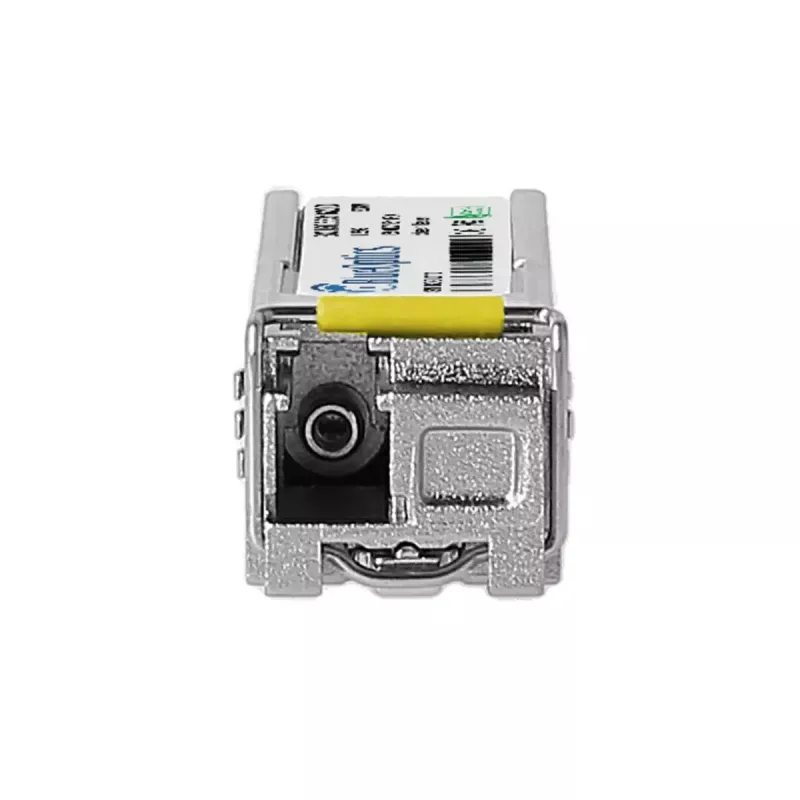

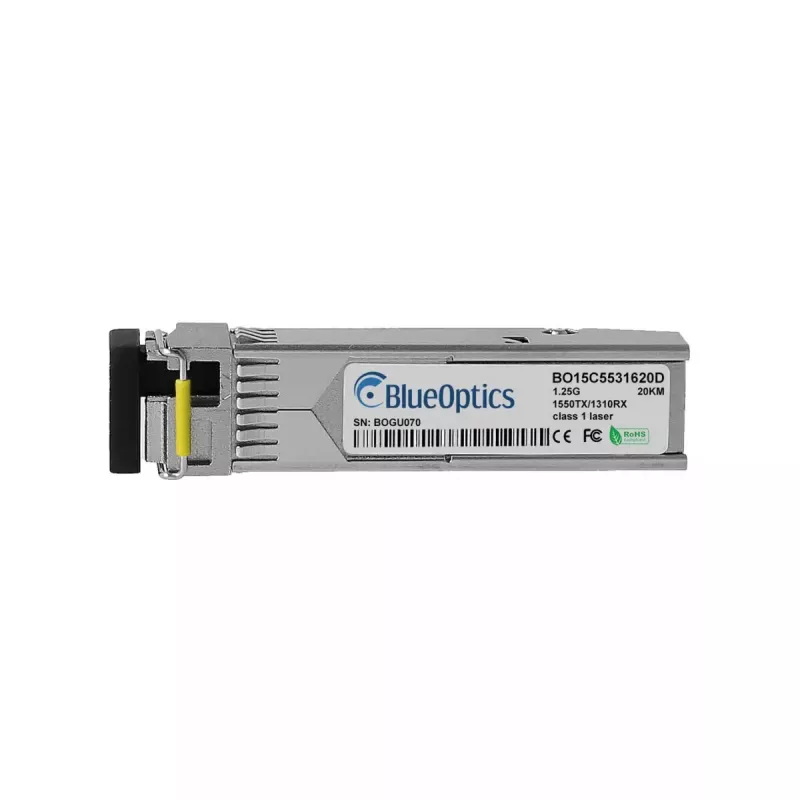

„BlueOptics SFPGLX20B15D-w-BO“ yra vieno prievado SFP šviesolaidinis siųstuvas-imtuvas, sukurtas 1250 Mbit/s (1,25 Gbps) optinėms jungtims. Jis naudoja SFP sąsają kompaktiškame sidabriniame korpuse ir sveria apie 20 g. Modulis palaiko vienmodžius LC simplex ryšius ir įgyvendina 1000BASE‑BX‑D perdavimo schemą su atskirais siuntimo ir priėmimo bangos ilgiais, tinkančią „taškas–taškas“ šviesolaidinėms jungtims iki 20 km, kai naudojama su suderinama aparatine įranga.

Privalumai

Šis „BlueOptics“ SFP siųstuvas-imtuvas atitinka MSA SFP formos faktoriaus specifikacijas, užtikrinančias elektrinį, mechaninį ir funkcinį suderinamumą su įvairiais komutatoriais, maršrutizatoriais ir saugojimo sistemomis. Jis pagamintas iš pramoninės klasės optoelektroninių komponentų ir palaiko pilną dvipusį optinį perdavimą vienmodžiu šviesolaidžiu, leidžiantį sukurti nuo trikdžių apsaugotas jungtis su mažu vėlavimu. Kompaktiška SFP forma ir mažas svoris supaprastina karšto keitimo įdiegimą ir atsarginių dalių atsargų valdymą.

Tinka

• Gigabit Ethernet ir panašioms 1,25 Gbit/s optinėms jungtims
• „Taškas–taškas“ vienmodžio šviesolaidžio jungtims iki 20 km
• Komutatoriams, maršrutizatoriams, saugojimo sistemoms ir siųstuvams-imtuvams sujungti
• Aplinkoms, kuriose reikalingi MSA reikalavimus atitinkantys SFP moduliai ir LC simplex jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos keičiamasis)
• Didžiausia duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbps)
• Šviesolaidžio tipas: vienmodis šviesolaidis
• Jungtis: LC simplex
• Perdavimo schema: 1000BASE‑BX‑D (atskiri Tx/Rx bangos ilgiai, pvz., 1310 nm Tx / 1550 nm Rx)
• Tipinis jungties atstumas: iki 20 km (priklauso nuo šviesolaidžio ir jungties biudžeto)
• Spalva: sidabrinė
• Svoris: apie 20 g

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą komutatoriaus, maršrutizatoriaus ar siųstuvo-imtuvo korpuso SFP lizdą, kai pagrindinis įrenginys yra maitinamas, laikantis gamintojo karšto keitimo nurodymų. Prijunkite LC simplex vienmodį pataisymo kabelį prie modulio jungties, užtikrindami teisingą poliškumą tarp siuntimo ir priėmimo galų. Patikrinkite, ar pagrindinė aparatinė įranga palaiko 1000BASE‑BX‑D ir ar sukonfigūruoti visi reikalingi optiniai ar gamintojo užrakinimo nustatymai. Stebėkite pagrindinio įrenginio ryšio būsenos šviesos diodus, kad patvirtintumėte sėkmingą sinchronizaciją.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite vienmodžius LC pataisymo laidus ir užtikrinkite galutinį bangos ilgių ir jungties biudžetų suderinamumą. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite stebėjimą, kad sektumėte maitinimo įtampą, lazerio poslinkio srovę, optinę siuntimo/priėmimo galią ir modulio temperatūrą. Laikykite atsarginius modulius antistatinėje pakuotėje ir saugokite, kad šviesolaidžio galai nesusiteptų – prieš sujungdami nuvalykite jungtis, kad signalo kokybė būtų optimali.
