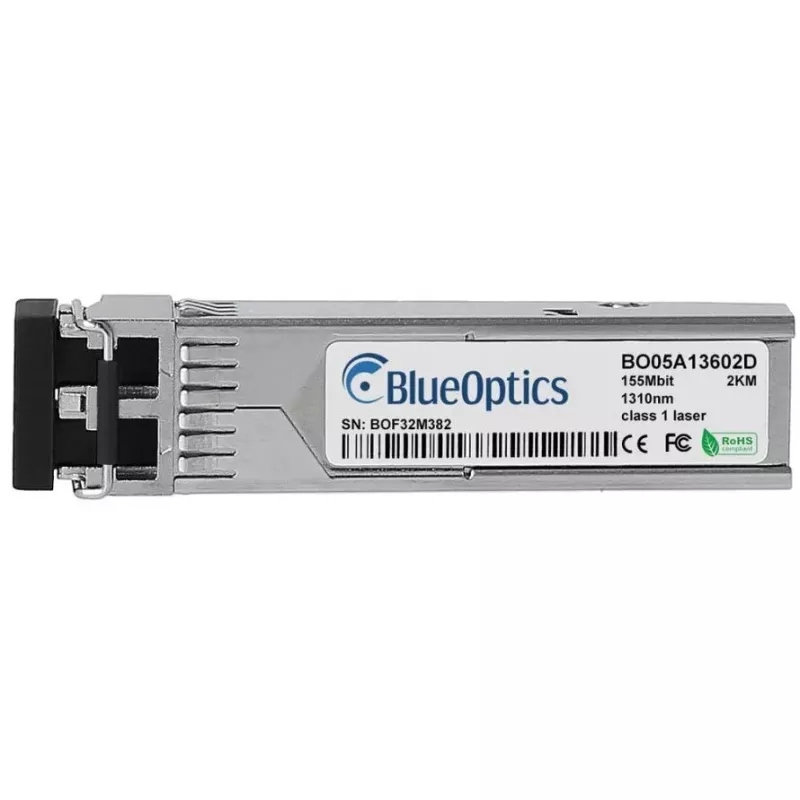

SFP siųstuvas-imtuvas BlueOptics SFP100MM5D-BO 155 Mbit/s 1310 nm

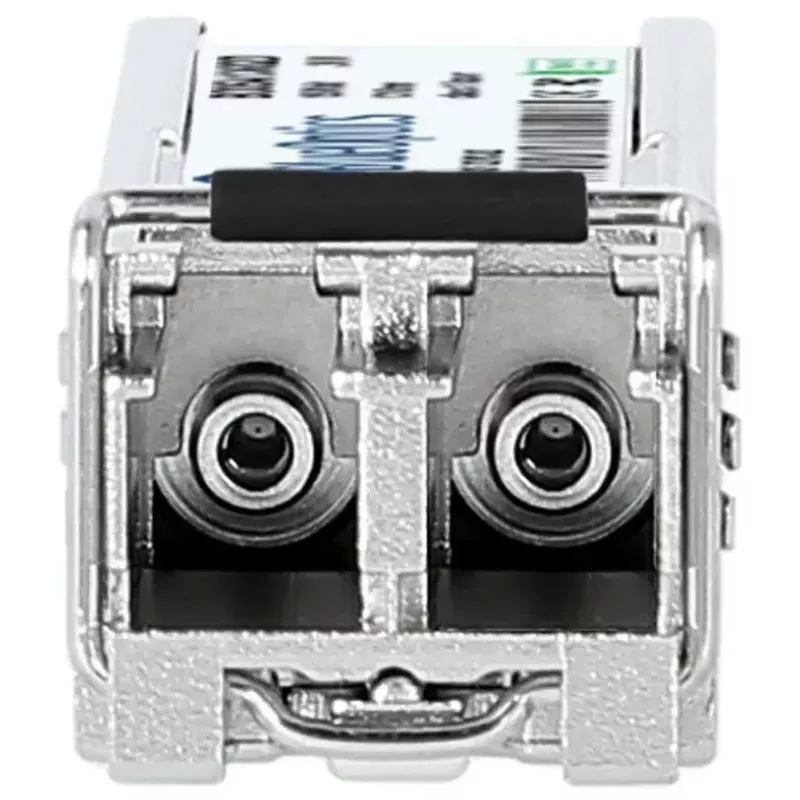

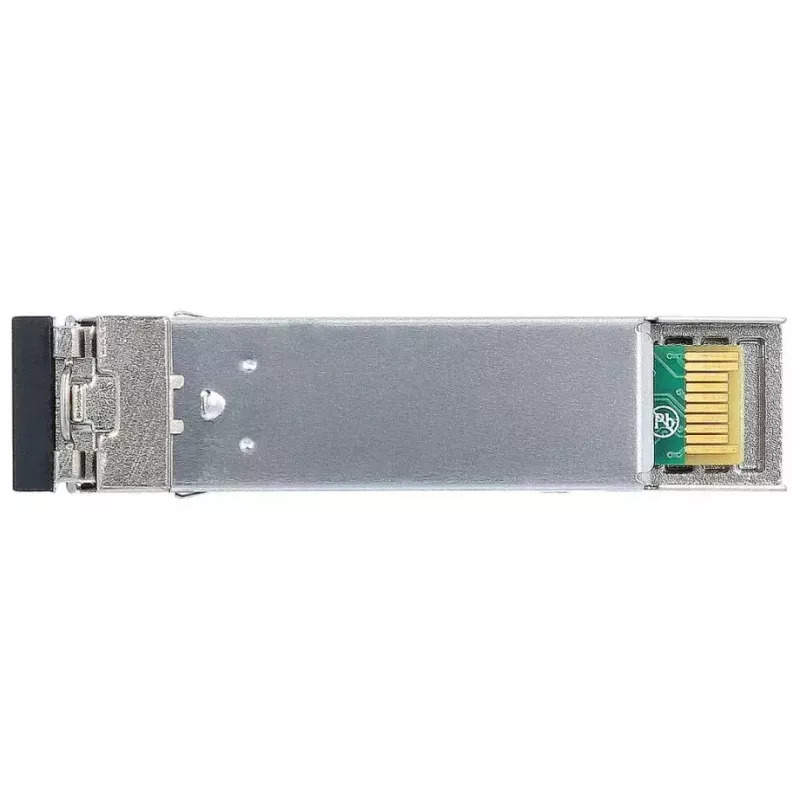

„BlueOptics SFP100MM5D-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas 100BASE-FX tinklams, kurių didžiausia duomenų perdavimo sparta yra 155 Mbit/s. Siųstuvas-imtuvas veikia 1310 nm bangos ilgiu, naudoja LC dvipusę jungtį perdavimui ir priėmimui atskirais pluoštais ir yra sumontuotas kompaktiškame metaliniame korpuse, kurio nominalus svoris – 3 g. Modulis maitinamas iš 3,3 V įvesties ir atitinka MSA/SFP formos faktoriaus suderinamumą, kad būtų galima įstatyti į jungiklių, maršruto parinktuvų ir kitos tinklo įrangos, palaikančios 100BASE-FX optinius modulius, SFP prievadus.

Privalumai

Modulis užtikrina patikimą daugiamodį pluošto perdavimą iki palaikomo atstumo 155 Mbit/s veikimui, kartu atsparus elektromagnetiniams trukdžiams, būdingiems optinėms linijoms. Jo metalinis korpusas suteikia mechaninę apsaugą ir terminį stabilumą. SFP formos faktorius leidžia atlikti karštąjį prijungimą ir taupantį vietą diegimą standartiniuose SFP lizduose. Skaitmeninė diagnostika (DDM/DOM) yra prieinama, kai priimančiasis įrenginys atveria tą sąsają, leidžiant nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir temperatūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba vykdykite karštojo keitimo procedūras pagal jūsų tinklo įrangos gamintojo rekomendacijas. Įstatykite „BlueOptics SFP100MM5D-BO“ į suderinamą SFP lizdą, kol modulis užsifiksuos. Prijunkite LC dvipusius daugiamodžius šviesolaidinius komutacinius kabelius, užtikrindami teisingą siuntimo-priėmimo orientaciją. Patikrinkite ryšio suderinimą ir ryšio šviesos diodus priimančiajame įrenginyje; sukonfigūruokite tinklo nustatymus prijungtoje įrangoje pagal savo tinklo planą. Jei priimantysis įrenginys palaiko, įjunkite ir nuskaitykite DDM/DOM parametrus realaus laiko diagnostikai per valdymo sąsają.

Rekomendacijos

Naudokite aukštos kokybės daugiamodžius LC dvipusius pataisos laidus ir laikykitės lenkimo spindulio bei jungčių švaros geriausios praktikos, kad išlaikytumėte signalo vientisumą. Įsitikinkite, kad priimantysis įrenginys palaiko 100BASE-FX SFP modulius, o jei reikalinga nuotolinė diagnostika – kad įrenginys atveria DDM/DOM duomenis. Siekiant optimalaus veikimo, suderinkite pluošto tipą ir sujungimo komponentus visoje linijoje.
