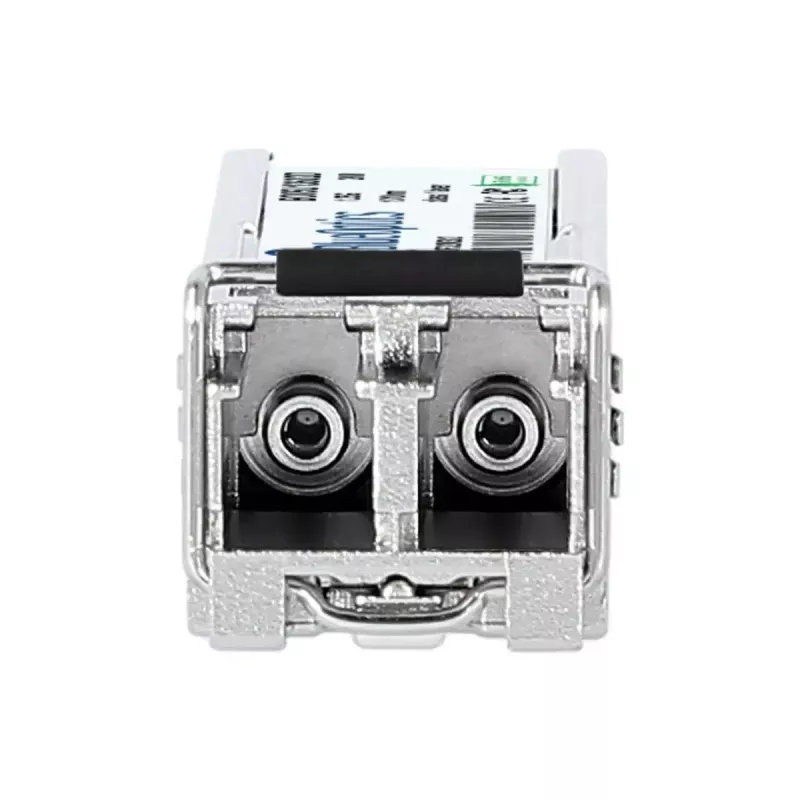

SFP siųstuvas-imtuvas BlueOptics SFP-GD-MX-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-GD-MX-BO yra SFP šviesolaidinis siųstuvas-imtuvas, sukurtas 1250 Mbit/s (1,25 Gbit/s) optinėms jungtims, veikiančioms 1310 nm bangos ilgiu. Įdėtas į metalinį korpusą su sidabrine apdaila ir kompaktišku maždaug 3 g svoriu, modulis veikia nuo 3,3 V maitinimo ir tinka standartiniams SFP prievadams. Jis suderinamas su LC dvipusėmis jungtimis ir palaiko daugiamodę skaidulą trumpo bei vidutinio nuotolio 1000BASE-X taikymams, siūlydamas standartizuotą formos faktorių naudojimui komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, kurie priima SFP modulius.

Privalumai

Siųstuvas-imtuvas atitinka MSA reikalavimus atitinkančias SFP specifikacijas ir yra sukurtas patikimam optiniam perdavimui, kai tiek siųstuvas, tiek imtuvas veikia 1310 nm bangos ilgiu. Jo metalinis korpusas užtikrina mechaninį patvarumą ir terminį stabilumą, o kompaktiškas dydis ir mažas svoris supaprastina montavimą tankiuose įrangos stelažuose. Modulis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), kai priimančiasis įrenginys suteikia sąsają, leidžiančią realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, optinę galią ir temperatūrą, taip palengvinant tinklo priežiūrą. Komponentai parinkti siekiant užtikrinti ilgesnį eksploatavimo laiką ir suderinamumą su plačiu tinklo įrangos asortimentu.

Tinka

• 1 Gbit/s eterneto jungtims (1000BASE-X) per daugiamodę skaidulą
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Duomenų centro aukštynkryptėms ir agregavimo prievadams
• SFP prievadų, palaikančių 1310 nm optiką, pakeitimui arba atnaujinimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažo formos faktoriaus įdedamas)
• Maksimalus duomenų perdavimo greitis: 1250 Mbit/s (1,25 Gbit/s)
• Bangos ilgis: 1310 nm (siuntimas ir priėmimas)
• Jungtis: LC dvipusė
• Palaikoma skaidula: daugiamodė skaidula (MMF)
• Maitinimo įtampa: 3,3 V
• Korpusas: metalinis, sidabrinės spalvos
• Svoris: apie 0,003 kg

Kaip naudoti

Įdėkite BlueOptics SFP-GD-MX-BO į suderinamą SFP lizdą savo tinklo įrenginyje, kai įrenginys išjungtas, arba laikydamiesi priimančiosios įrangos gamintojo karšto keitimo nurodymų. Prijunkite LC dvipusius daugiamodės skaidulos komutacinius kabelius prie modulio, užtikrindami teisingą siuntimo/priėmimo orientaciją. Jei reikia jūsų įrangai, sukonfigūruokite priimančiojo prievado 1000BASE-X veikseną ir patikrinkite ryšio būsenos indikatorius abiejuose galuose. Jei priimančioji įranga palaiko skaitmeninę diagnostikos stebėseną, įjunkite arba užklauskite DDM/DOM registrus, kad nuskaitytumėte realaus laiko parametrus trikčių diagnostikai ir patikrinimui.

Rekomendacijos

Naudokite sertifikuotus daugiamodžius LC dvipusius pataisos laidus, o keisdami esamą modulį patikrinkite programinės įrangos suderinamumą su savo komutatoriaus ar maršrutizatoriaus gamintoju. Kad veikimas būtų stabilus, užtikrinkite gerą kabelių tvarkymą, venkite per didelio skaidulos lenkimo ir pasirūpinkite, kad jungtys bei pataisos skydai būtų švarūs. Jei stebėjimui reikia DDM/DOM duomenų, patvirtinkite, kad priimančiasis įrenginys palaiko SFF-8472 diagnostinę sąsają.
