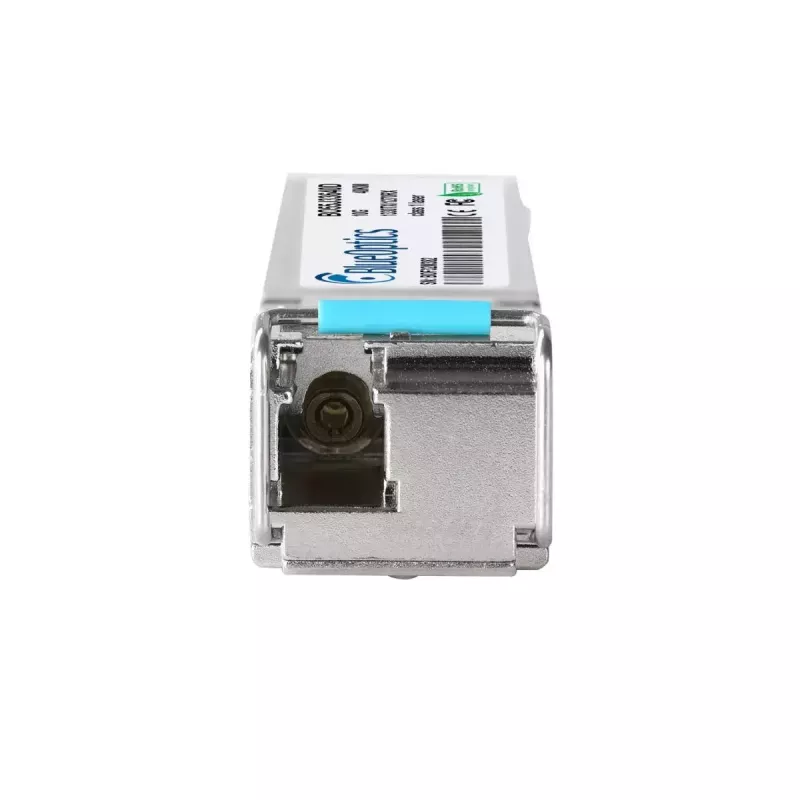

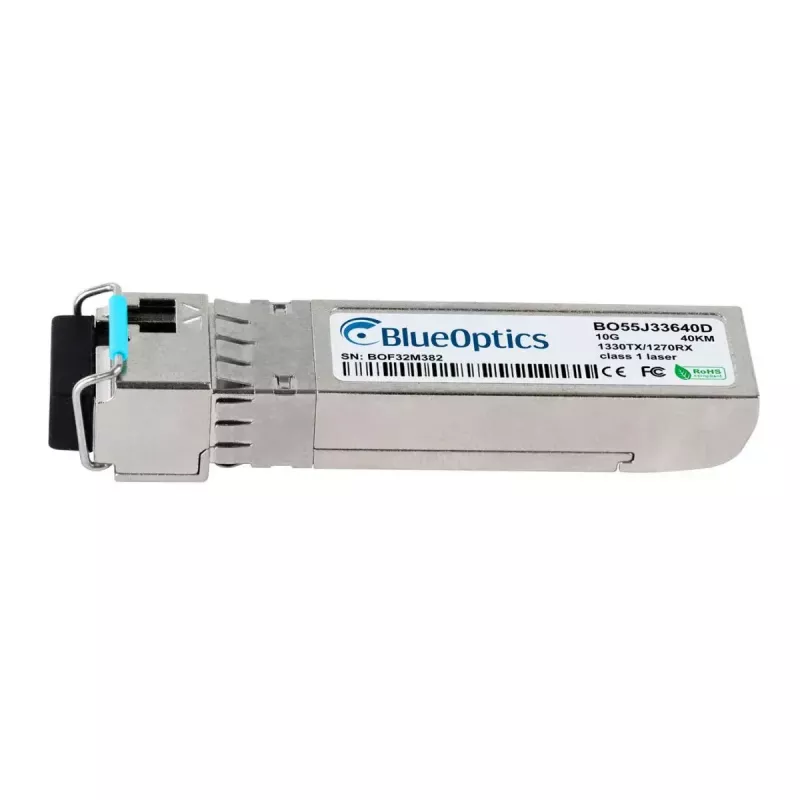

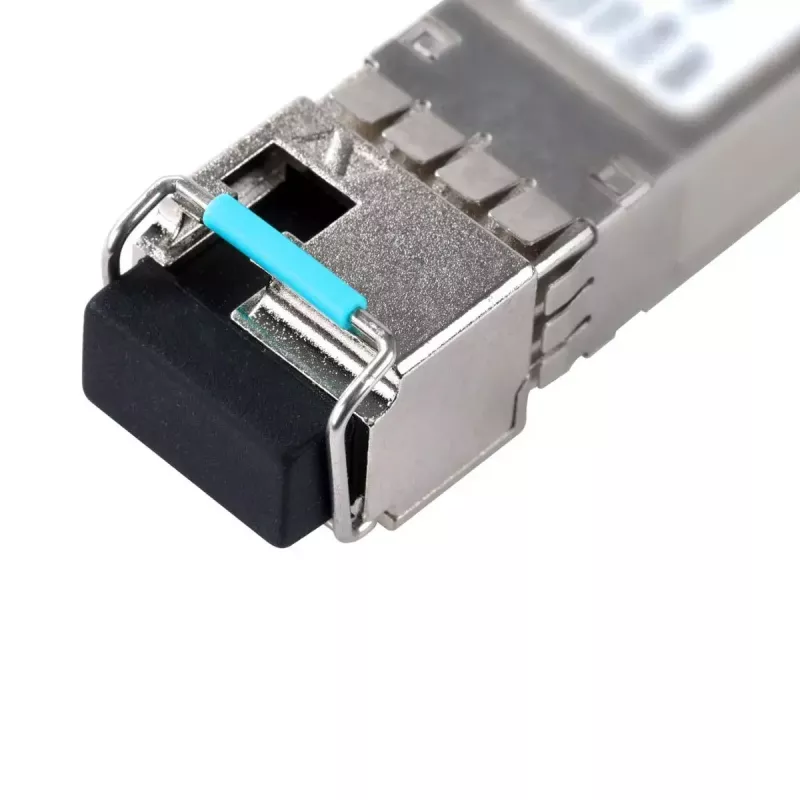

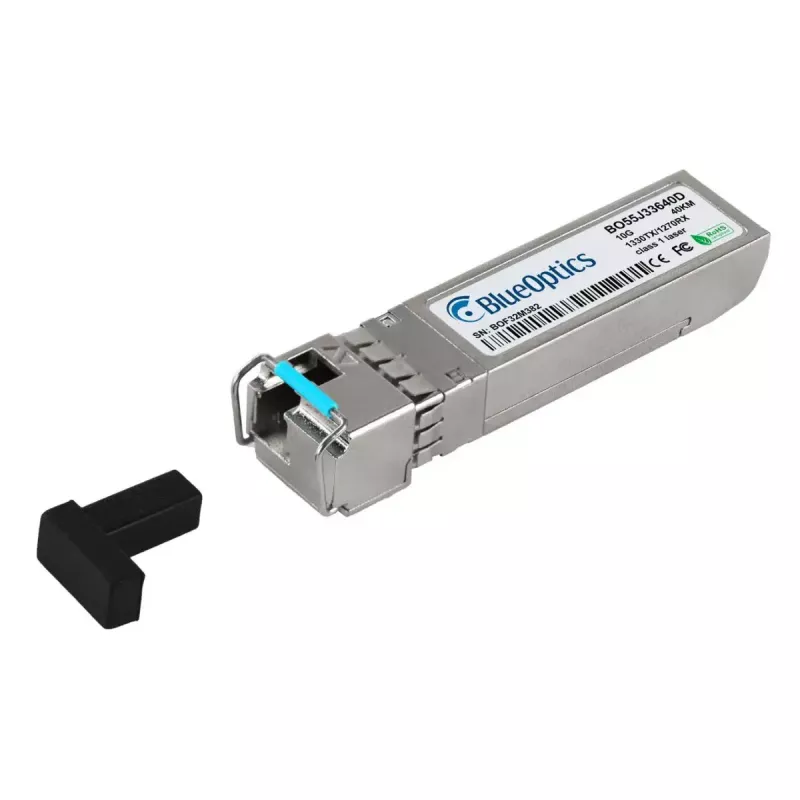

SFP siųstuvas-imtuvas BlueOptics SFP-10G-ER-SM1330-BIDI-BO 40000 m

„BlueOptics SFP-10G-ER-SM1330-BIDI-BO“ yra SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas ilgo nuotolio 10 Gbps duomenų perdavimui vienmodžiu šviesolaidžiu. Modulis palaiko dvipusį ryšį vienu šviesolaidžiu, naudodamas LC simplex jungties topologiją, ir yra aliuminio korpuse, todėl yra lengvas (apie 20 g) ir mechaniškai patikimas montuoti į tinklo komutatorius, maršruto parinktuvus ir transporto įrangą. Siųstuvas-imtuvas skirtas iki 40 000 m ilgio jungtims ir įgyvendina siųstuvo bei imtuvo optinius vaidmenis skirtinguose bangų ilgiuose, kad būtų galima vykdyti BX-D 10GBASE veikimą.

Privalumai

Siųstuvas-imtuvas užtikrina 10 Gbps linijos greičio galimybę, palaikydamas ilgo pasiekiamumo vienmodžio šviesolaidžio jungtis iki 40 km. Jo aliuminio korpusas suteikia mechaninę apsaugą, išlaikant modulį lengvą, o LC simplex sąsaja įgalina vieno šviesolaidžio dvipusį veikimą, sumažinant kabelių kiekį. Modulis sukurtas taip, kad atitiktų bendrus MSA SFP+ mechaninius ir optinius profilius, ir turi skaitmeninės diagnostikos galimybę realiuoju laiku stebėti pagrindinius parametrus, kai tai palaiko priimančioji įranga.

Tinka

• Ilgo pasiekiamumo 10 Gbps jungtims tarp komutatorių ir pagrindinių maršruto parinktuvų
• Metro ir WAN jungtims per vienmodį šviesolaidį
• Duomenų centrų sujungimams, reikalaujantiems vieno šviesolaidžio dvipusių jungčių
• Tinklo įrangai, kuri priima SFP+ siųstuvus-imtuvus su LC simplex jungtimis

Pagrindinės specifikacijos

• Formos faktorius: SFP+
• Duomenų perdavimo sparta: 10 Gbps
• Optinis formatas: 10GBASE-BX-D (dvipusis per vienmodį šviesolaidį)
• Bangos ilgiai: siųstuvas ir imtuvas veikia atskirais bangos ilgiais BIDI veikimui
• Maksimalus jungties atstumas: iki 40 000 m (40 km) per vienmodį šviesolaidį
• Jungtis: LC simplex
• Korpuso medžiaga ir spalva: aliuminis, aliuminio spalva
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika (DDM/DOM) palaikoma, kai įgalina priimančioji įranga

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į tinkamą SFP+ prievadą komutatoriuje, maršruto parinktuve ar kitame suderinamame tinklo įrenginyje, laikydamiesi gamintojo karšto prijungimo procedūrų. Prijunkite LC simplex vienmodžio šviesolaidžio komutacinį kabelį tarp siųstuvų-imtuvų kiekviename jungties gale, užtikrindami teisingą orientaciją dvipusiams bangos ilgiams. Patikrinkite jungties būseną ir, jei priimančioji įranga leidžia, pasiekite skaitmeninę diagnostiką, kad galėtumėte stebėti maitinimo įtampą, siuntimo/priėmimo galią ir temperatūrą. Laikykitės standartinių ESD atsargumo priemonių dirbdami su moduliu ir apsaugokite optines sąsajas dulkių gaubteliais, kai jos nepajungtos.

Rekomendacijos

Naudokite aukštos kokybės vienmodį šviesolaidį ir LC simplex pataisos laidus, skirtus ilgo pasiekiamumo programoms, kad pasiektumėte nurodytą 40 km atstumą. Įsitikinkite, kad priimančioji įranga palaiko 10GBASE-BX-D dvipusį veikimą ir DDM/DOM funkcijas, jei reikalingas nuotolinis stebėjimas. Užtikrinkite tinkamą siųstuvų-imtuvų poravimą ir bangos ilgio suderinimą priešinguose jungties galuose, kad veikimas būtų patikimas.
