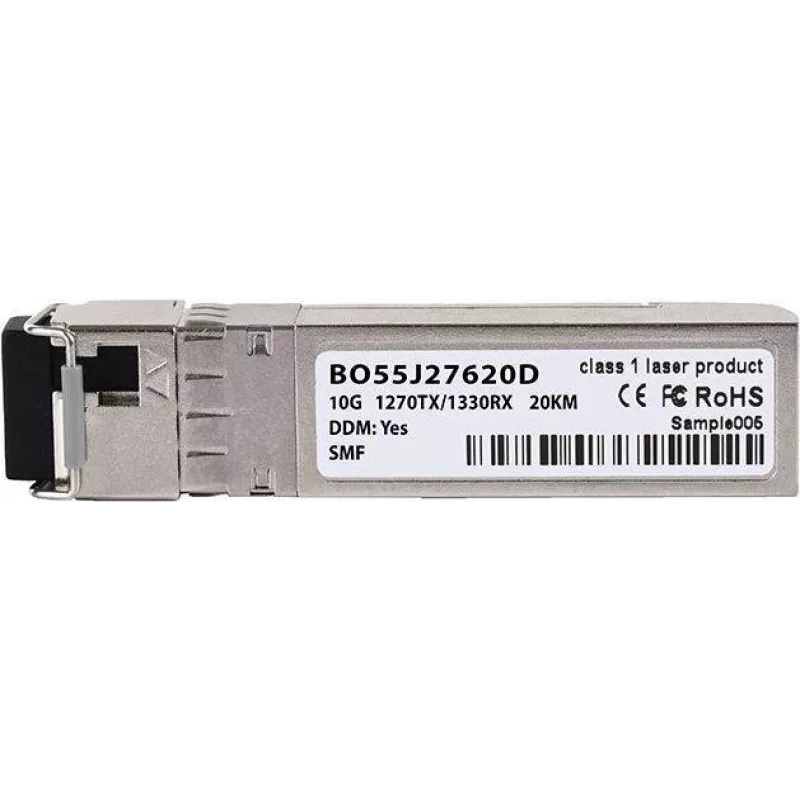

SFP siųstuvas-imtuvas BlueOptics SFP-10G-BX10-U-20-BO 10000 Mbit/s

BlueOptics SFP-10G-BX10-U-20-BO yra vienmodis SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbit/s optinėms jungtims. Jis turi metalinį korpusą, LC simplex jungtį ir atitinka MSA SFP+ formos faktoriaus reikalavimus. Modulis veikia nuo 3,3 V įtampos, sveria apie 20 g ir palaiko tiesioginį optinį perdavimą su atskirais siuntimo ir priėmimo bangos ilgiais, užtikrinant dvikryptį ryšį viena skaidula iki 20 km atstumu.

Privalumai

Šis SFP+ siųstuvas-imtuvas suteikia standartizuotą sąsają 10GBASE-BX-U jungtims, išlaikant kompaktišką metalinę konstrukciją, užtikrinančią mechaninį stabilumą ir šilumos išsklaidymą. LC simplex jungties ir vienmodės skaidulos palaikymas leidžia įrengti ilgo nuotolio jungtis su mažu jautrumu elektromagnetiniams trikdžiams. Sukurtas MSA suderinamumui, modulis tinkamas naudoti įrangoje, kuri priima SFP+ siųstuvus-imtuvus ir palaiko 10 Gbit/s optinius prievadus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į suderinamą SFP+ lizdą komutatoriuje, maršrutizatoriuje arba terpės keitiklyje, kol jis užsifiksuos. Prijunkite tinkamą vienmodį LC simplex šviesolaidinį sujungimo laidą prie siųstuvo-imtuvo LC jungties; užtikrinkite, kad siuntimo (TX) ir priėmimo (RX) skaidulos būtų tinkamai sukryžiuotos kitame gale, jungiant du BX siųstuvus-imtuvus. Maitinimas tiekiamas per pagrindinį įrenginį (3,3 V). Prieš pradedant eksploatuoti, patikrinkite jungties būseną pagrindiniame įrenginyje ir įsitikinkite, kad palaikomi protokolai (Ethernet, Fibre Channel over Ethernet arba SDH/SONET) ir DDM/DOM diagnostikos prieinamumas pagrindinėje sistemoje.

Rekomendacijos

Naudokite vienmodžius LC simplex sujungimo laidus ir laikykitės poliškumo taisyklių dvikryptėms BX jungtims. Patvirtinkite, kad pagrindinė aparatinė įranga palaiko DDM/DOM, jei reikia realaus laiko diagnostikos. Elkitės su siųstuvu-imtuvu atsargiai: venkite liesti optines sąsajas ir visada naudokite apsauginius gaubtelius, kai modulis nėra prijungtas, kad išvengtumėte užteršimo ir išlaikytumėte perdavimo kokybę.
