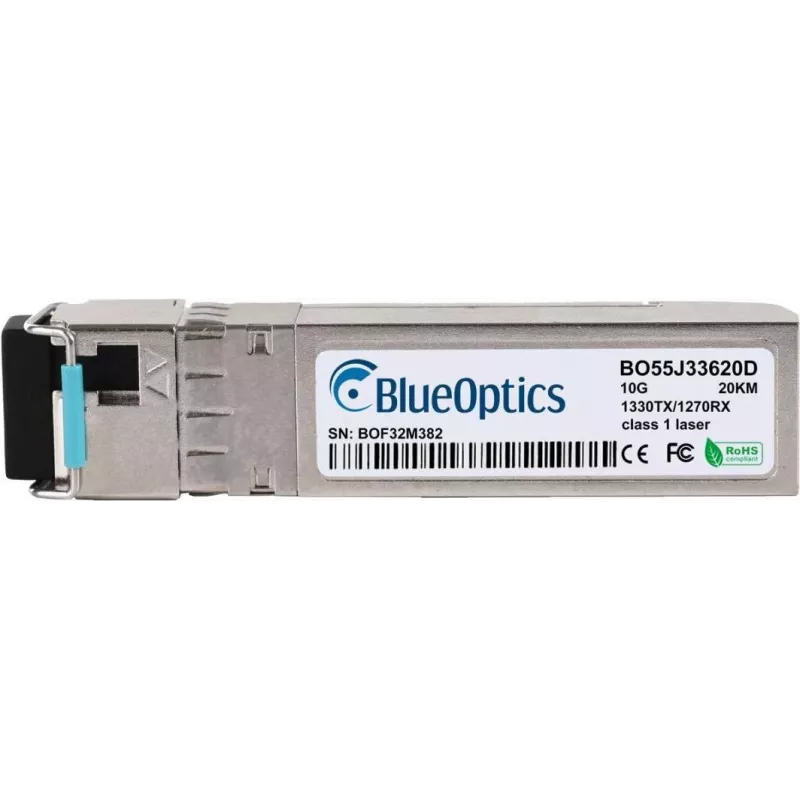

SFP siųstuvas-imtuvas BlueOptics H-BR20-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20-SFP+D-BO yra 10 Gbit/s SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas didelės spartos optiniam duomenų perdavimui. Modulis yra metaliniame korpuse, veikia esant 3,3 V įtampai, turi LC Simplex jungtį ir palaiko 10GBASE-BX-D vieno pluošto dvipusį (WDM) veikimą su 1330 nm siųstuvo bangos ilgiu ir 1270 nm imtuvo bangos ilgiu. Modulis atitinka MSA standartus ir tinkamas įstatymui į įprastą tinklo įrangą, priimančią SFP+ modulius.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktiška SFP+ forma, metaliniu korpusu, užtikrinančiu mechaninį stabilumą ir šilumos išsklaidymą, 10 000 Mbit/s duomenų perdavimo sparta, užtikrinančia mažos delsos ir didelio pralaidumo ryšius, bei mažu svoriu (apie 20 g). Palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), atitinkantį SFF-8472 reikalavimus, skirtą realiu laiku stebėti maitinimo įtampą, lazerio srovę, optinę siuntimo / priėmimo galią ir temperatūrą. Komponentai parinkti taip, kad atitiktų MSA sąveikumą ir užtikrintų ilgą eksploatavimo trukmę bei aukštą prieinamumą.

Tinkamas naudoti

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite siųstuvą-imtuvą į suderinamą SFP+ lizdą savo tinklo įrenginyje, kai įrenginys maitinamas pagal gamintojo nurodymus. Prijunkite LC Simplex vieno pluošto komutacinį kabelį, atitinkantį modulio WDM kryptingumą, kad užmegztumėte ryšį su nutolusiu siųstuvu-imtuvu. Įsitikinkite, kad nutolusiame gale naudojama papildanti BX kryptis (vienas galas nustatytas 1330 nm siuntimui / 1270 nm priėmimui, kitas – atvirkščiai), kad būtų užtikrintas tinkamas dvipusis veikimas. Patikrinkite ryšio būseną ir, jei jūsų aparatinė įranga palaiko, nuskaitykite DDM/DOM parametrus, kad patvirtintumėte tinkamus optinės galios lygius ir temperatūrą.

Rekomendacijos

Naudokite suderinamus LC Simplex šviesolaidinius komutacinius kabelius ir įsitikinkite, kad pagrindinis įrenginys palaiko SFP+ modulius bei DDM/DOM funkcijas. Laikykitės ESD apsaugos praktikos montuodami modulį ir venkite pluošto lenkimo viršijant rekomenduojamą minimalų spindulį. Siekdami ilgalaikio patikimumo, eksploatuokite neviršydami jūsų tinklo įrangos pardavėjo nurodytų įtampos ir temperatūros diapazonų bei periodiškai tikrinkite diagnostinius parametrus, kad anksti pastebėtumėte pablogėjimus.
