SFP siųstuvas-imtuvas BlueOptics GLC-BX-D-1550-BO 1250 Mbit/s

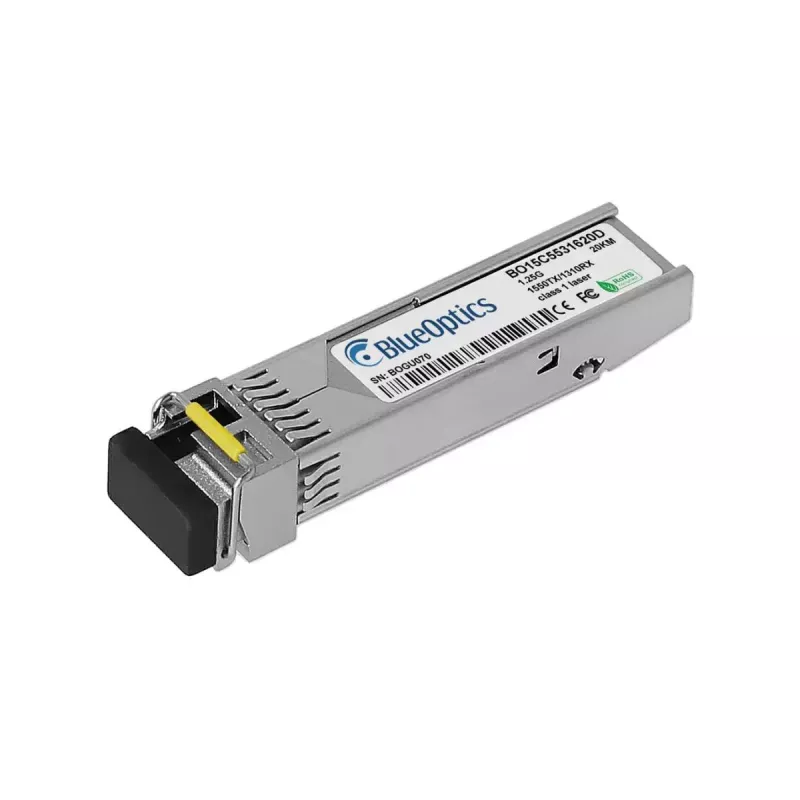

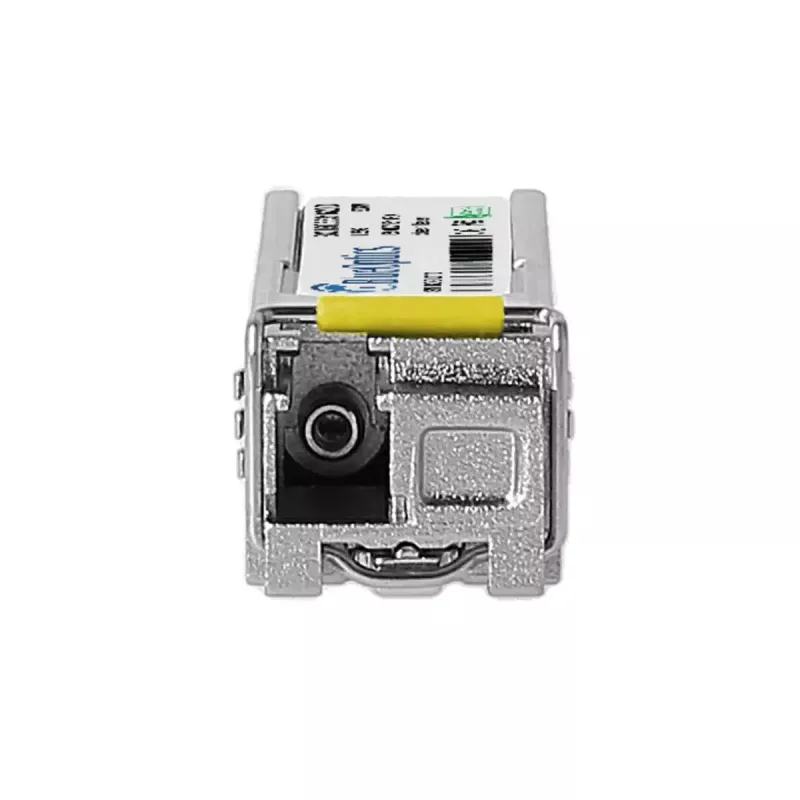

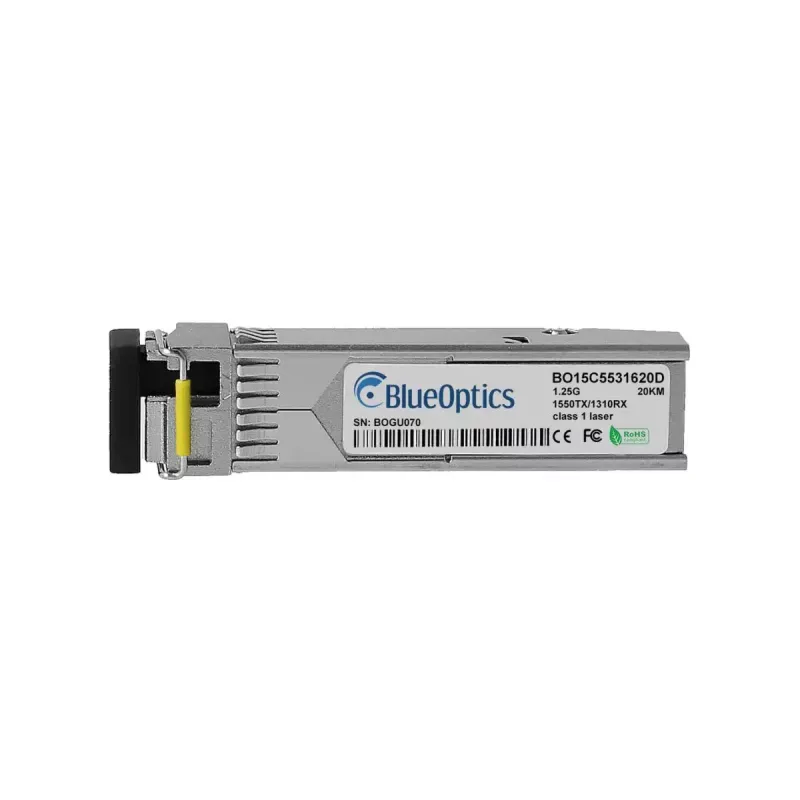

„BlueOptics GLC-BX-D-1550-BO“ yra kompaktiškas SFP siųstuvo-imtuvo modulis, skirtas vienmodžių skaidulų tinklams. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir naudoja kombinuotą siųstuvo / imtuvo porą su bangos ilgių atskyrimu (siuntimas 1310 nm, priėmimas 1550 nm) abipusiam 1000BASE-BX-D ryšiui per vieną skaidulą. Modulis įdėtas į patvarų sidabrinį metalinį korpusą, yra lengvas (apie 20 g) ir sukurtas taip, kad atitiktų MSA (SFP) mechaninius ir elektrinius standartus, užtikrinančius platų suderinamumą.

Privalumai

Šis SFP siųstuvas-imtuvas yra suderinamas su pagrindinėmis tinklo platformomis, palaikančiomis 1000BASE-BX-D SFP modulius, ir veikia su Ethernet bei susijusiais didelės spartos protokolais iki 1,25 Gbit/s. Jis pagamintas iš standartus atitinkančių komponentų, užtikrinančių stabilų optinį veikimą ir ilgą eksploatavimo laiką, o kompaktiška SFP forma leidžia lengvai įdiegti ir pakeisti karštojo prijungimo būdu. Metalinis modulio korpusas suteikia patikimumo ir šiluminio stabilumo nepertraukiamo veikimo metu.

Tinka

• Vienmodžių skaidulų linijoms, kurioms reikalingas abipusis 1000BASE-BX-D jungiamumas
• Komutatoriams, maršrutizatoriams ir tinklo įrenginiams, priimantiems SFP modulius
• Miesto ir prieigos tinklams, kurių atstumai atitinka įprastas vienmodžių skaidulų BX-D linijų galimybes
• Aplinkoms, kur reikalingi kompaktiški, karštojo prijungimo optiniai siųstuvai-imtuvai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA reikalavimus)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Bangos ilgiai: siuntimas ~1310 nm, priėmimas ~1550 nm (abipusis veikimas per vieną skaidulą)
• Jungtis: LC simplex
• Korpusas: metalas, sidabrinė spalva
• Tipinis taikymas: 1000BASE-BX-D Ethernet / FCoE / SDH / SONET
• Svoris: ~0,02 kg (20 g)
• Projektinis MTBF: apie 1 000 000 valandų

Kaip naudoti

Įdėkite siųstuvą-imtuvą į laisvą SFP lizdą palaikomoje tinklo įrangoje, kai įrenginys įjungtas arba išjungtas, laikydamiesi priimančiojo įrenginio tiekėjo procedūrų, skirtų karštojo prijungimo moduliams. Tarp šio siųstuvo-imtuvo ir atitinkamo nuotolinio BX-D siųstuvo-imtuvo prijunkite tinkamą LC simplex vienmodį optinį kabelį (įsitikinkite, kad nuotolinis galas naudoja papildančią bangos ilgių kryptį). Patikrinkite ryšio būseną ir įjunkite reikiamus prievado nustatymus komutatoriuje ar maršrutizatoriuje. Jei priimančioji platforma palaiko skaitmeninę diagnostiką (DDM/DOM), per valdymo sąsają įjunkite ir stebėkite turimus parametrus: maitinimo įtampą, lazerio srovę, optinę siuntimo / priėmimo galią ir modulio temperatūrą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simplex kabelius ir įsitikinkite, kad nuotolinis siųstuvas-imtuvas yra tinkamo papildančio BX-D tipo abipusiam veikimui. Prieš diegiant patvirtinkite priimančiojo įrenginio suderinamumą su tiekėjo palaikomais trečiųjų šalių SFP moduliais ir, kai yra galimybė, stebėkite DDM/DOM telemetriją, kad sektumėte optinio ryšio būklę ir iš anksto reaguotumėte į veikimo pokyčius.
