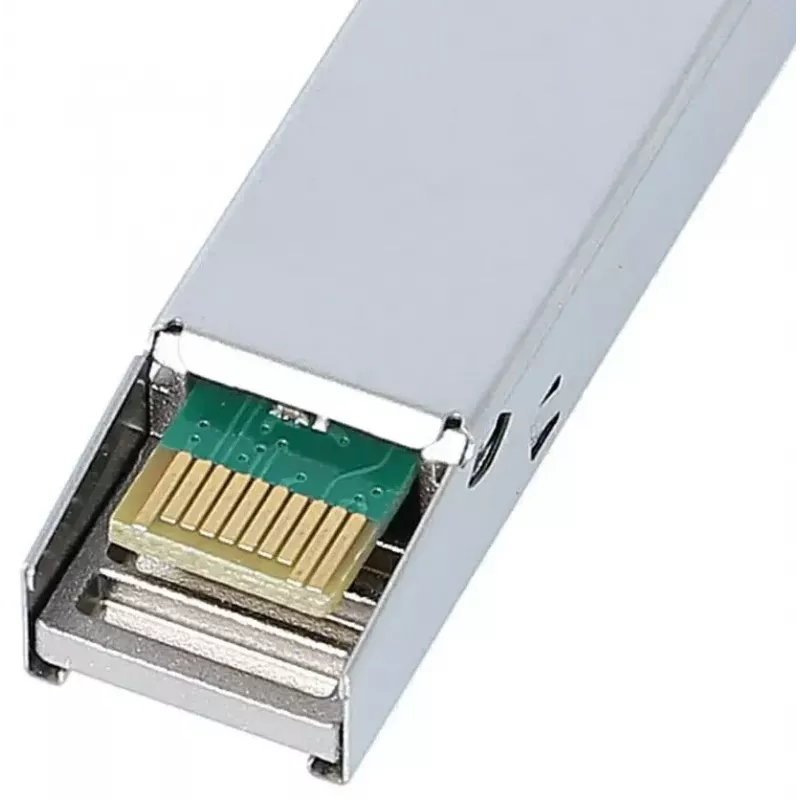

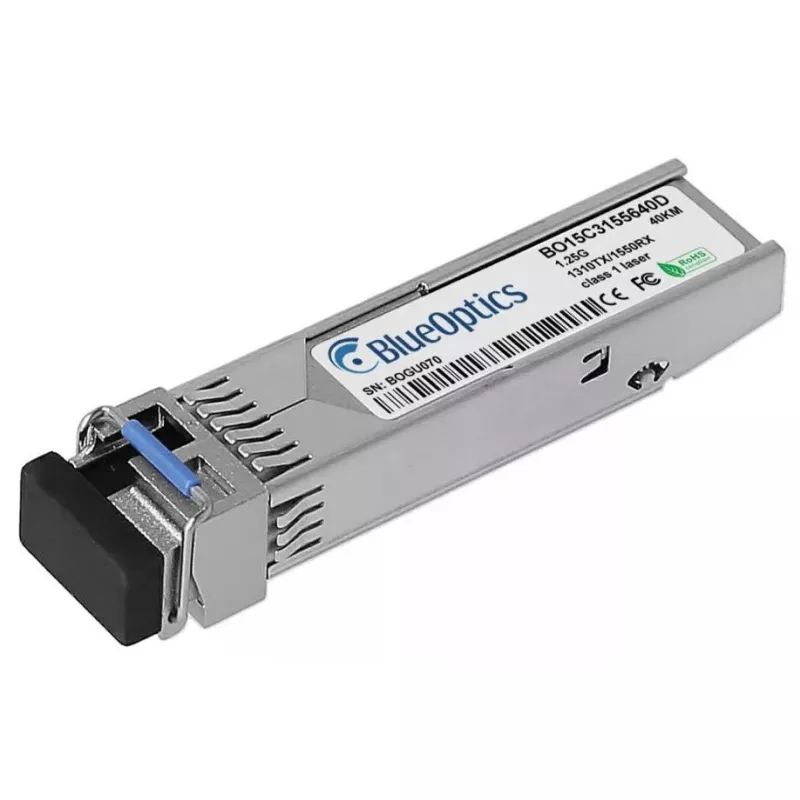

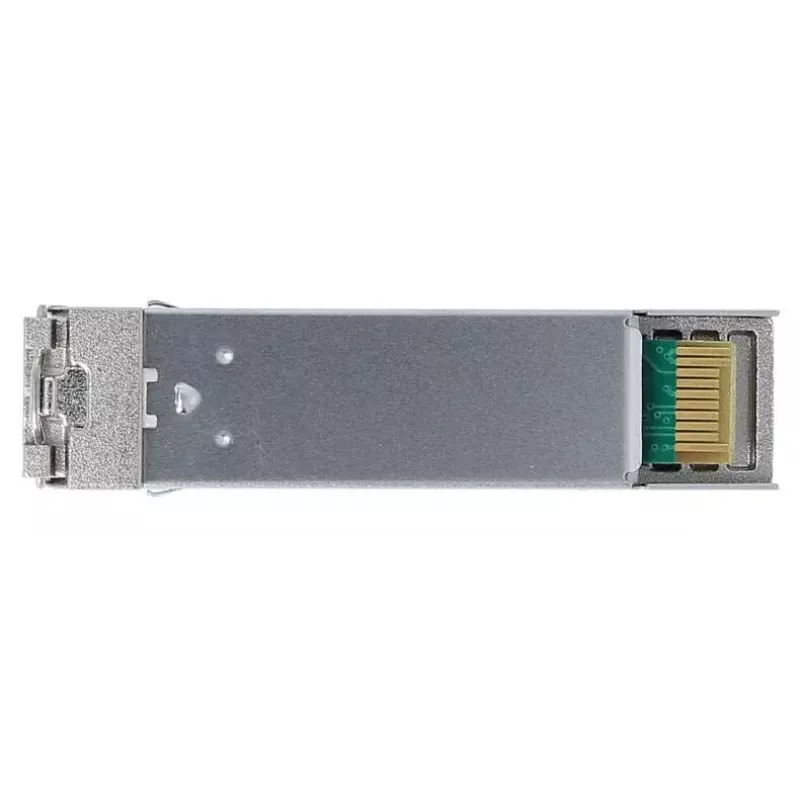

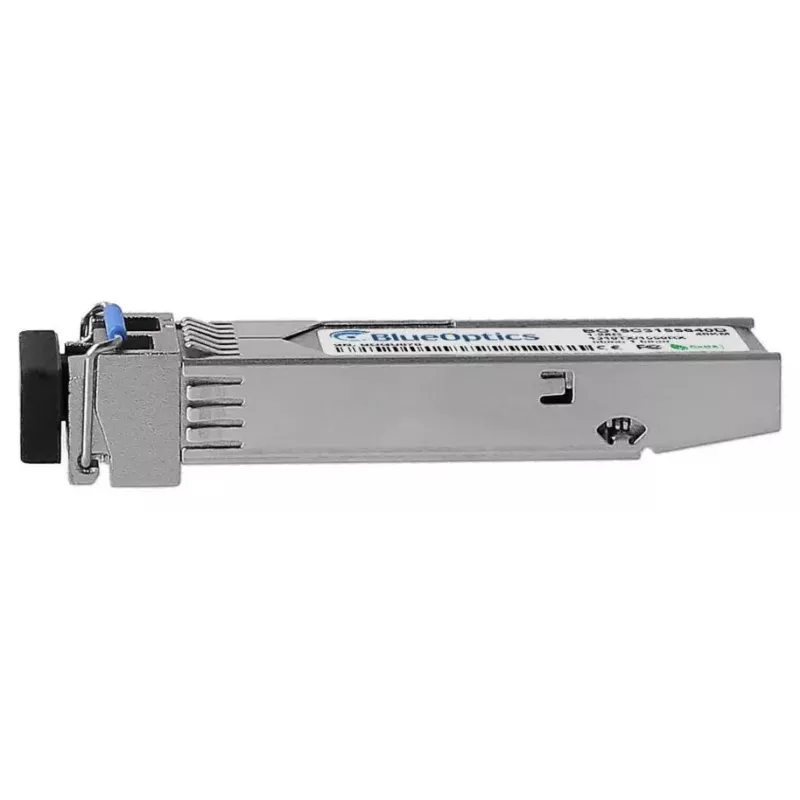

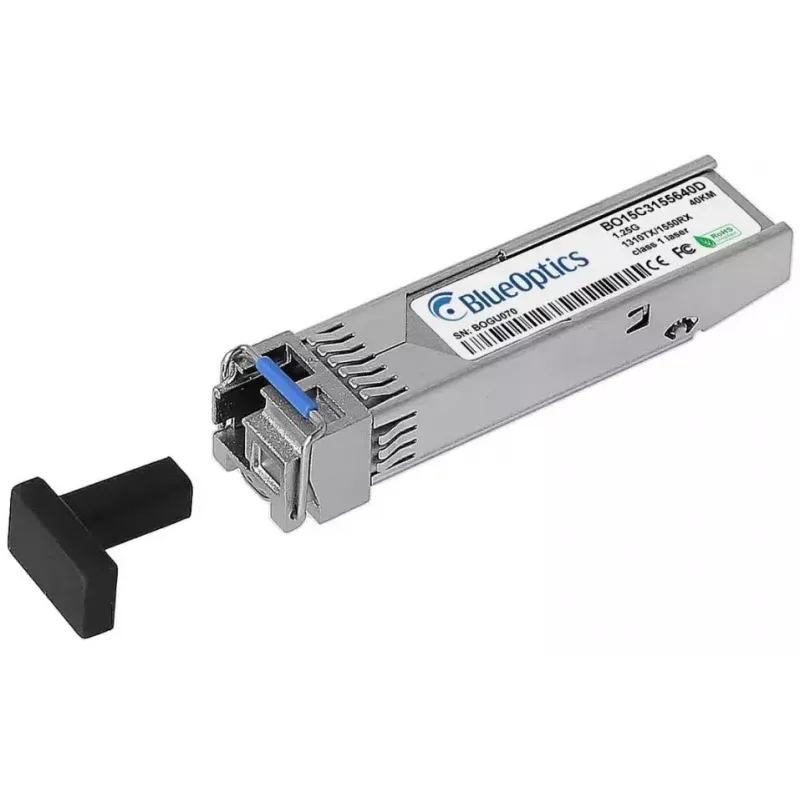

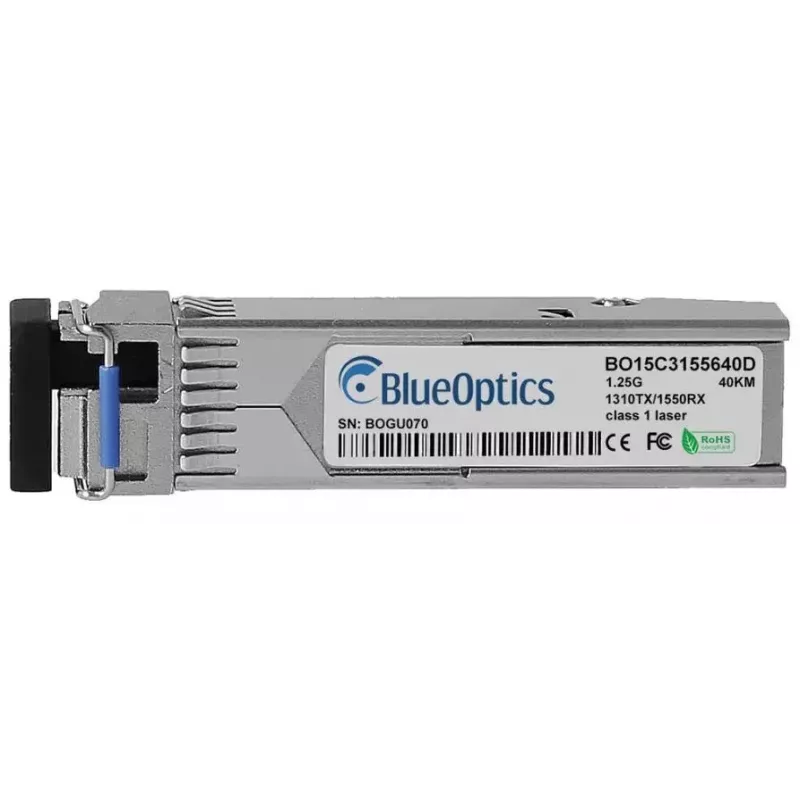

SFP siųstuvas-imtuvas BlueOptics 942 208-001-BO 1250 Mbit/s Šviesolaidinis

„BlueOptics 942 208-001-BO“ SFP siųstuvas-imtuvas yra vienmodis šviesolaidinis SFP modulis, skirtas 1000BASE-BX-U programoms, užtikrinantis iki 1250 Mbit/s duomenų perdavimo spartą. Jame įmontuota LC (UPC) simpleksinė jungtis, palaikanti taškas-taške optinius ryšius iki 40 000 m atstumu. Modulis tiekiamas kompaktišku SFP formos faktoriumi su sidabriniu korpusu ir veikia nuo 3,3 V maitinimo įtampos, todėl yra suderinamas su „Hirschmann“ įranga ir kitomis sistemomis, priimančiomis MSA standartą atitinkančius SFP siųstuvus-imtuvus.

Privalumai

Modulis atitinka MSA specifikacijas ir yra sukurtas užtikrinti patikimą optinį perdavimą dideliais atstumais, pasižymint mažu elektromagnetinių trukdžių jautrumu. LC simpleksinė jungtis ir vieno pluošto dvikryptė konstrukcija supaprastina kabelių tiesimą BX-U diegimams. Pagamintas iš aukštos kokybės optinių ir elektroninių komponentų, siųstuvas-imtuvas pasižymi ilgu tarnavimo laiku ir stabiliu veikimu „Ethernet“, „Fibre Channel over Ethernet“ ar SDH/SONET programose iki 1,25 Gbit/s.

Tinka

• Ilgiems vienmodžiams šviesolaidiniams ryšiams iki 40 km
• 1000BASE-BX-U taškas-taške jungtims
• Jungikliams, maršrutizatoriams ir saugojimo sistemoms, palaikančioms SFP modulius
• Tinklo atnaujinimams, reikalaujantiems MSA standartą atitinkančių optinių siųstuvų-imtuvų

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas kištukinis formos faktorius)
• Duomenų sparta: iki 1250 Mbit/s
• Maksimalus ryšio atstumas: 40 000 m (vienmodis šviesolaidis)

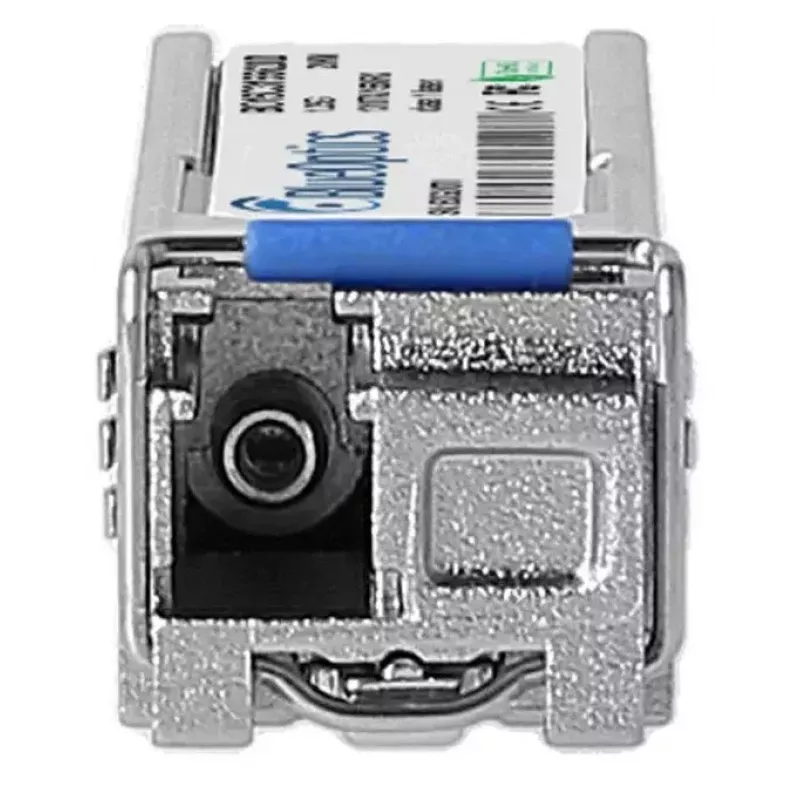

• Jungties tipas: LC (UPC) simpleksinė
• Perdavimo tipas: Dvikryptis vieno pluošto (BX-U: TX 1550 nm / RX 1310 nm)
• Maitinimo įtampa: 3,3 V
• Spalva/apdaila: Sidabrinis korpusas
• Svoris: apie 0,02 kg

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP lizdą savo jungiklyje, maršrutizatoriuje ar optinėje sąsajoje, laikydamiesi pagrindinio įrenginio gamintojo karštojo kišimo modulių procedūrų. Naudokite atitinkamą LC simpleksinį vienmodį šviesolaidinį laidą, sujungtą BX veikimui, kad prijungtumėte modulį prie nuotolinio siųstuvo-imtuvo, atidžiai suderindami siuntimo ir priėmimo bangos ilgius. Įsitikinkite, kad pagrindinis įrenginys atpažįsta modulį ir, jei reikia, įjunkite skaitmeninio diagnostikos stebėjimo funkcijas, palaikomas aparatinės įrangos. Laikykitės ESD atsargumo priemonių tvarkydami ir venkite per didelio šviesolaidinio kabelio lenkimo, kad išlaikytumėte ryšio kokybę.

Rekomendacijos

Patikrinkite, ar tikslinis įrenginys palaiko SFP modulius ir 1000BASE-BX-U protokolą. Norėdami užtikrinti optimalų atstumą ir signalo kokybę, naudokite vienmodį šviesolaidį ir kokybiškus LC (UPC) laidus. Jei reikalinga skaitmeninė diagnostika (DDM/DOM), įsitikinkite, kad pagrindinis įrenginys palaiko DDM, kad būtų galima stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, priėmimo galią ir temperatūrą. Laikykitės gamintojo priežiūros ir aplinkos darbo sąlygų gairių.
