SFP siųstuvas-imtuvas BlueOptics 740-094030-BO 1250 Mbit/s šviesolaidinis

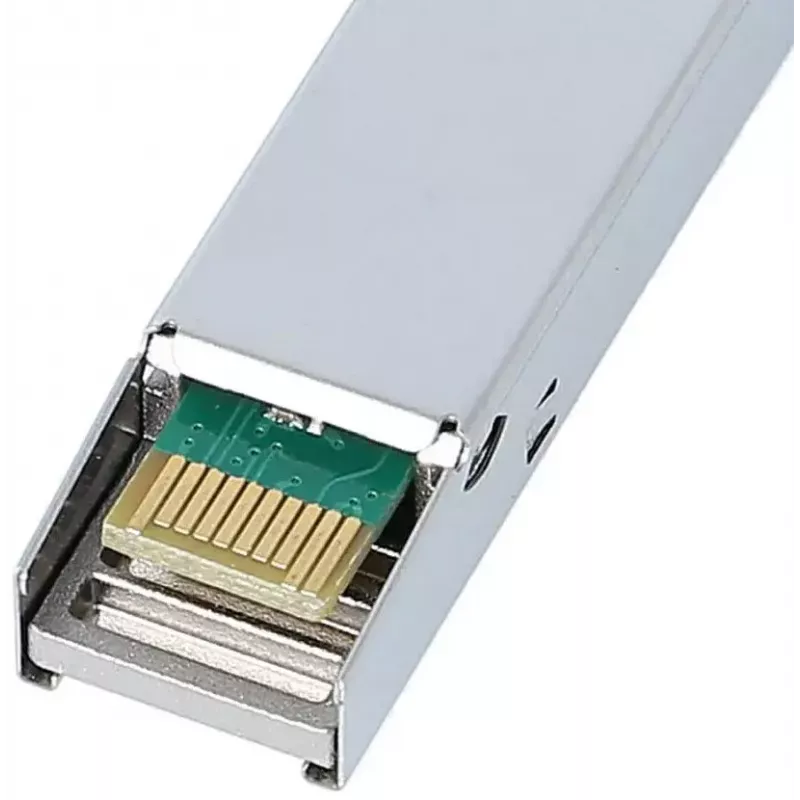

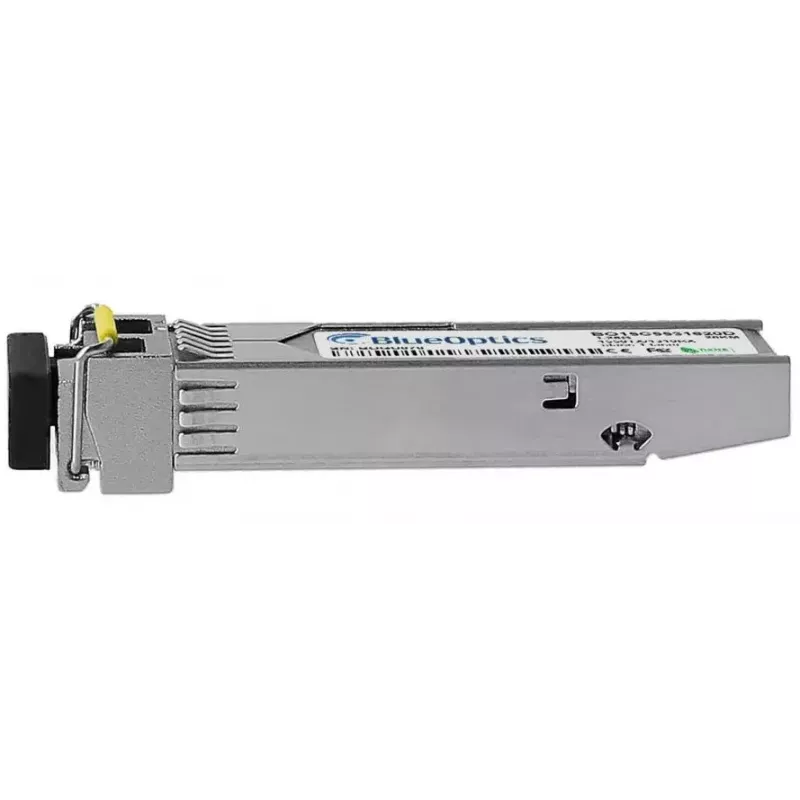

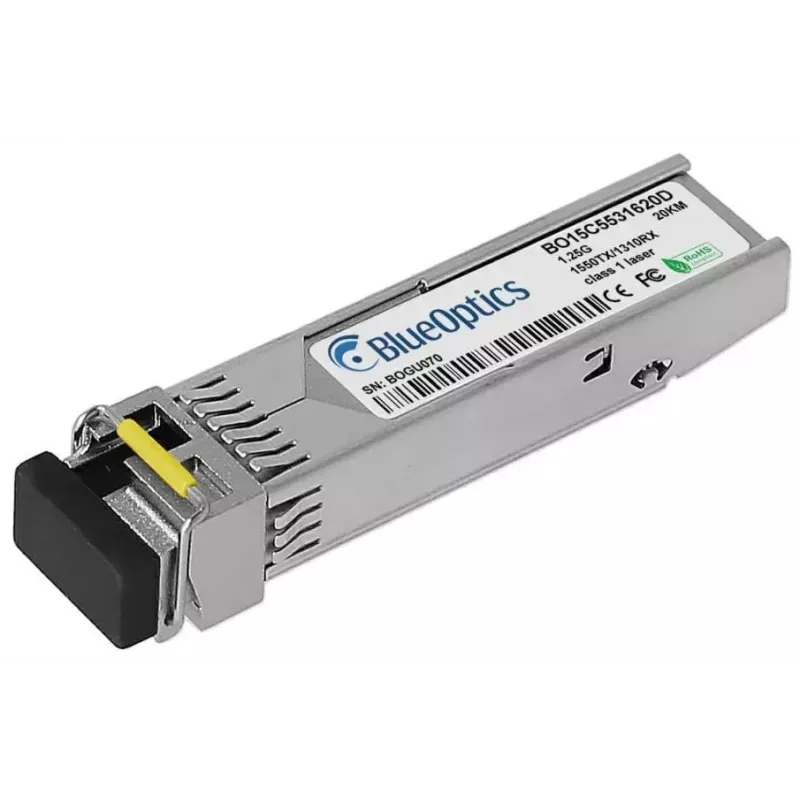

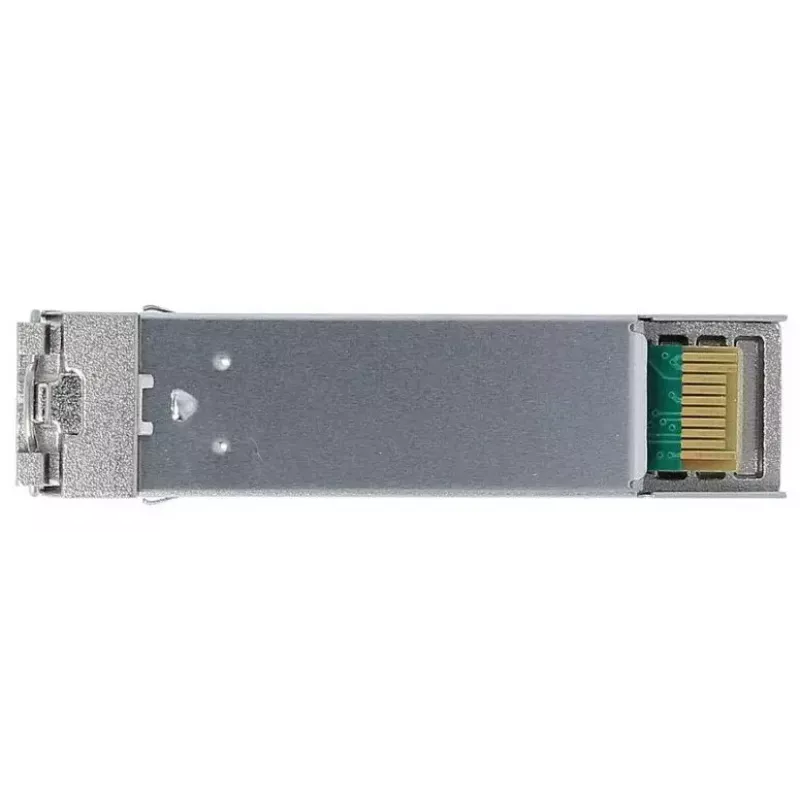

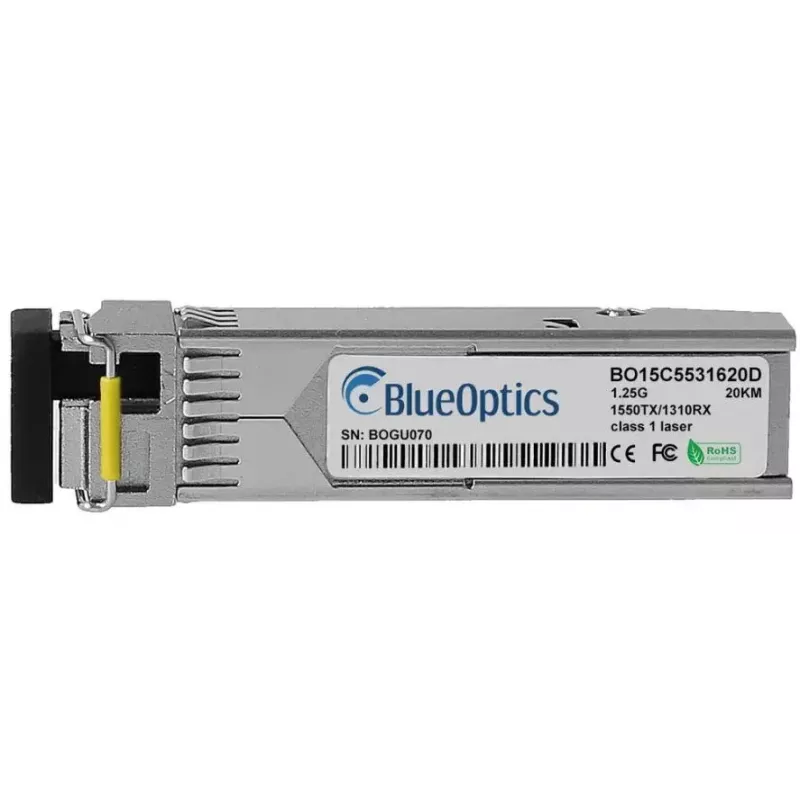

„BlueOptics 740-094030-BO“ SFP siųstuvas-imtuvas yra kompaktiškas šviesolaidinis modulis, skirtas 1250 Mbit/s (1,25 Gbit/s) vienmodėms linijoms. Jis atitinka MSA SFP mechaninius standartus ir naudoja LC simplex jungtį taškas–taškas optiniams ryšiams. Modulis maitinamas 3,3 V įtampa ir tiekiamas sidabriniame korpuse, kurio matmenys nedideli (apie 13,9 mm × 58,4 mm × 12,6 mm), o svoris – apie 0,02 kg, todėl jis tinka įvairiai tinklo įrangai, palaikančiai SFP formos siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas palaiko 1000BASE-BX-D veikimą su atskirais siuntimo ir priėmimo bangos ilgiais vienmodei skaidulai, todėl užtikrina dvipusį optinį perdavimą viena skaidula. Jis pagamintas taip, kad atitiktų MSA suderinamumą, ir patikrintas dėl sąveikos su „Juniper“ platformomis bei kita SFP palaikančia įranga. Sukurtas naudojant pramoninės klasės komponentus, modulis užtikrina stabilų optinį veikimą, integruotą skaitmeninę diagnostiką (DDM/DOM), kai ją palaiko priimančioji įranga, bei kompaktišką, pramoninį standartinį mechaninį dizainą, supaprastinantį montavimą ir keitimą.

Tinka

• Vienmodžio šviesolaidžio eterneto linijoms iki 1,25 Gbit/s
• Taškas–taškas šviesolaidinėms jungtims naudojant LC simplex jungtis
• Tinklo komutatoriams, maršrutizatoriams ir saugojimo sistemoms su SFP prievadais
• Ilgo nuotolio linijoms, kuriose reikalingos BX-D bangos ilgių poros

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Skaidulos tipas: vienmodė skaidula (naudoja bangos ilgių porą BX-D veikimui)

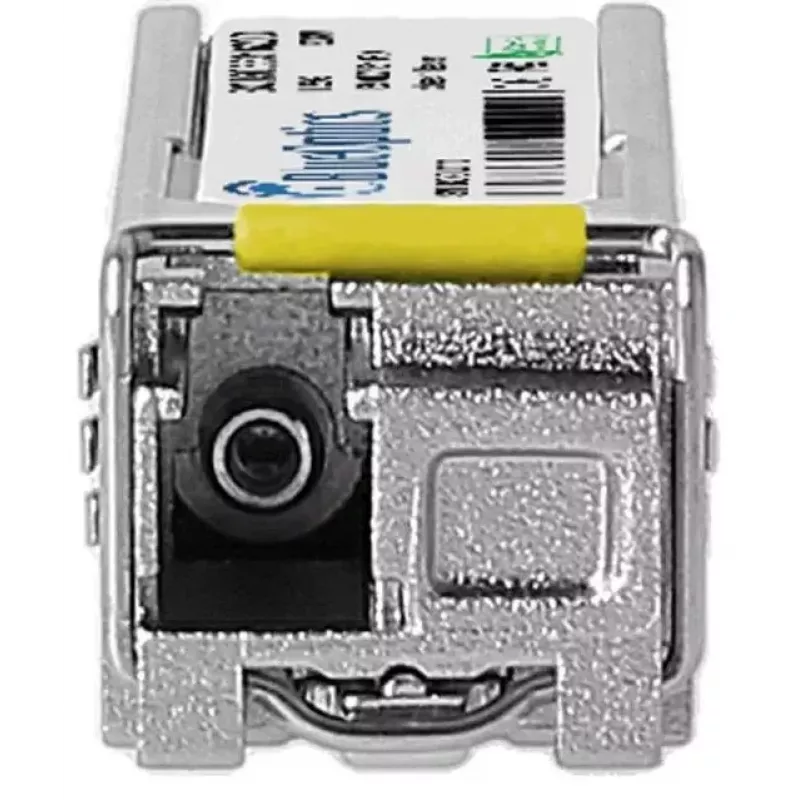

• Jungtis: LC simplex
• Darbinė įtampa: 3,3 V
• Korpuso spalva: sidabrinė
• Matmenys (apytiksliai): 13,9 mm (P) × 58,4 mm (G) × 12,6 mm (A)
• Svoris (apytiksliai): 0,02 kg
• Palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM), kai priimančioji įranga palaiko SFF-8472

Kaip naudoti

Išjunkite arba išjunkite SFP prievadą priimančiajame įrenginyje, jei taip rekomenduoja įrangos pardavėjas. Įkiškite „BlueOptics“ SFP siųstuvą-imtuvą į suderinamą SFP prievadą, kol užsifiksuos. Prijunkite LC simplex vienmodį komutacinį kabelį, laikydamiesi teisingos TX/RX orientacijos BX-D veikimui (viena pusė siunčia vienu bangos ilgiu, o kita priima papildančiu bangos ilgiu). Įjunkite prievadą komutatoriaus ar maršrutizatoriaus valdymo sąsajoje ir patikrinkite ryšio būseną bei optinius parametrus. Jei jūsų aparatinė įranga palaiko, pasiekite DDM/DOM registrus, kad realiuoju laiku stebėtumėte optinę diagnostiką, pvz., maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, įėjimo galią ir modulio temperatūrą.

Rekomendacijos

Patikrinkite, ar jūsų tinklo įranga aiškiai palaiko 1000BASE-BX-D arba suderinamus SFP siųstuvus-imtuvus ir ar įrenginio programinė įranga neriboja trečiųjų šalių modulių. Naudokite vienmodžius LC simplex pataisos laidus, pritaikytus linijos atstumui, ir laikykitės TX/RX poravimo taisyklių BX-D bangos ilgių veikimui. Tiksliam stebėjimui ir trikčių šalinimui įjunkite DDM/DOM priimančiojoje sistemoje. Laikykite siųstuvą-imtuvą už korpuso, nenaudojant laikykite dulkių gaubtelius, o modulius laikykite antistatinėje pakuotėje, kai jie neįmontuoti.
