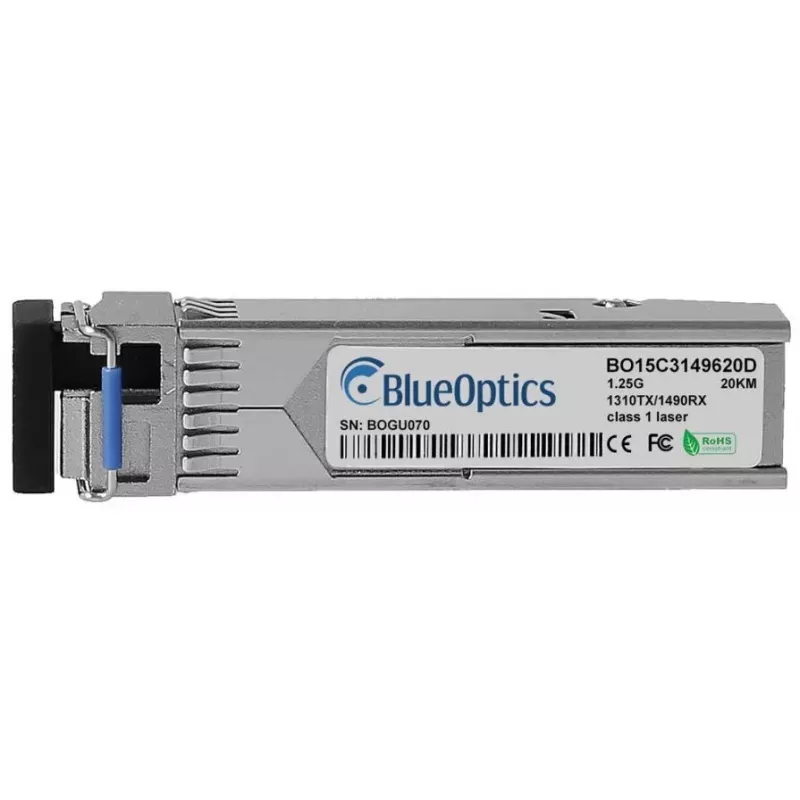

SFP siuntimo-imtuvo modulis BlueOptics SFP-GLS-W3520-A-BO 1250 Mbit/s

BlueOptics SFP-GLS-W3520-A-BO yra šviesolaidinis SFP siuntimo-imtuvo modulis, skirtas 1250 Mbit/s vienmodėms optinėms jungtims. Įdėtas į metalinį korpusą ir veikiantis nuo 3,3 V įtampos, šis kompaktiškas SFP modulis sveria maždaug 3 g ir naudoja SFP sąsają su LC simplex optine jungtimi. Jis palaiko 1000BASE-BX-U tipo taškas-tarp-taško perdavimą vienmode skaidula, sujungdamas 1490 nm siųstuvą ir 1310 nm imtuvą, kad būtų galimas dvikryptis duomenų perdavimas viena skaidula iki didelių atstumų, kaip apibrėžta 1000BASE-BX-U taikyme.

Privalumai

Modulio metalinis korpusas užtikrina mechaninį patikimumą ir elektromagnetinį ekranavimą, o mažas formos faktorius atitinka SFP MSA matmenis, užtikrinančius platų aparatinės įrangos suderinamumą. Veikdamas nuo standartinės 3,3 V įtampos ir sverdamas tik 3 g, siųstuvas-imtuvas yra lengvai montuojamas ir tinkamas tankiai užpildytų prievadų aplinkai. Įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), kai priimančioji sistema atveria šią funkciją, leidžiančią nuotoliniu būdu stebėti pagrindinius optinius ir elektrinius parametrus, kad būtų supaprastinta priežiūra ir gedimų šalinimas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFP-GLS-W3520-A-BO modulį į suderinamą SFP lizdą savo komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, kol priimantysis įrenginys yra maitinamas pagal gamintojo nurodymus. Prijunkite LC simplex vienmodį pataisymo laidą prie modulio optinio prievado ir nutieskite skaidulą iki nuotolinio siųstuvo-imtuvo. Įsitikinkite, kad priimantysis įrenginys palaiko 1000BASE-BX-U ir, jei reikia, įjunkite arba patikrinkite skaitmeninės diagnostikos (DDM/DOM) palaikymą sistemoje, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą. Po įdėjimo patikrinkite ryšio būseną ir duomenų pralaidumą priimančiojo įrenginio prievade.

Rekomendacijos

Naudokite vienmodžius LC simplex pataisymo laidus ir vadovaukitės priimančiosios aparatinės įrangos gamintojo suderinamumo sąrašu, kad užtikrintumėte visas funkcijas. Nelieskite optinių jungčių galinių paviršių, laikykite dulkių gaubtelius, kai nenaudojate, ir valykite tinkamomis šviesolaidinėmis valymo priemonėmis, kad išlaikytumėte signalo kokybę. Prieš diegdami patikrinkite, ar priėmimo ir siuntimo bangos ilgių kryptys atitinka nuotolinio siųstuvo-imtuvo specifikaciją.
