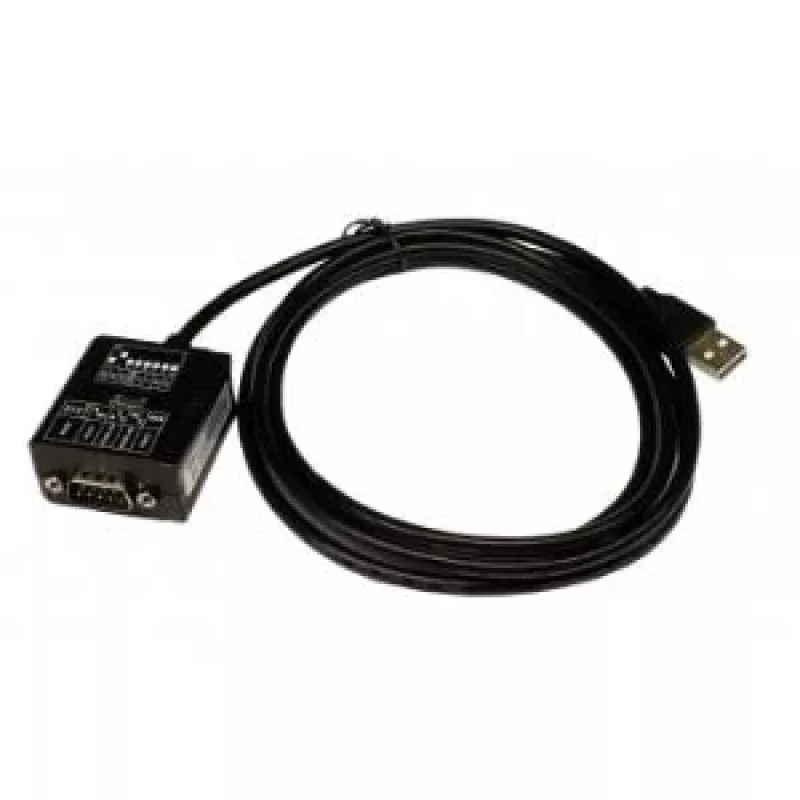

Serijinis laidas EXSYS EX-1309-9 juodas 1,8 m USB Type-A DB-9

EXSYS EX-1309-9 USB 2.0 į RS-232/422/485 laidas suteikia vieną didelio našumo 16C550 tipo UART suderinamą RS-232 nuoseklųjį prievadą per 9 kontaktų kištukinę DB-9 jungtį. Sukurtas asmeniniams kompiuteriams, ploniems klientams, nešiojamiesiems kompiuteriams ir serveriams, jis akimirksniu išplečia sistemos COM prievadus per USB 1.1/2.0 Type-A jungtį neatidarant kompiuterio. Laidas yra 1,8 m ilgio, juodas ir sveria maždaug 0,15 kg.

Privalumai

Šis serijinis laidas užtikrina patikimą nuoseklųjį ryšį su integruotu 16 baitų FIFO buferiu (16C550), palaiko kelis nuosekliuosius standartus (RS-232, RS-422, RS-485) viename adapteryje ir maitinimą ima iš USB magistralės. Jo „prijunk ir naudok“ dizainas leidžia greitai įdiegti ir iš karto išplėsti COM prievadus. Pasirinktinos funkcijos apima maitinimą per DB-9 jungtį ir palaikymą pasirenkamam DIN bėgelio montavimo rinkiniui, skirtam montavimui stove.

Tinka

• Pasenusių RS-232 įrenginių (modemų, serijinių spausdintuvų, prietaisų) prijungimui prie šiuolaikinių tik USB turinčių kompiuterių
• Pramoninėms programoms, reikalaujančioms RS-422 arba RS-485 jungčių
• Aptarnavimui vietoje, priežiūrai ir tinklo įrangos bei valdiklių konfigūravimui

Pagrindinės specifikacijos

• Modelis: EXSYS EX-1309-9
• Jungtys: USB Type-A į DB-9 (9 kontaktų kištukas)
• Palaikomos sąsajos: RS-232 (V.24), RS-422 (4 laidų pilnas dvipusis), RS-485 (2 laidų pusiau dvipusis ir 4 laidų pilnas dvipusis)
• UART: 16C550 tipo su 16 baitų FIFO
• Duomenų formatas: Duomenų bitai 7 arba 8; stabdymo bitai 1, 1,5 arba 2; lyginumas: nėra, lyginis, nelyginis, tarpas, žymė
• RS-232 signalai: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Maitinimas: maitinamas iš USB magistralės; pasirinktinai maitinimas per DB-9
• Ilgis ir spalva: 1,8 m, juoda
• Svoris: 0,15 kg

Kaip naudoti

Prijunkite USB Type-A kištuką prie laisvo USB 1.1 arba 2.0 prievado savo asmeniniame kompiuteryje, nešiojamajame kompiuteryje arba serveryje. Prijunkite DB-9 kištukinę jungtį prie nuosekliojo įrenginio, naudodami tinkamą laidų schemą, atitinkančią RS-232, RS-422 arba RS-485, pagal poreikį. Įrenginys pagal numatytuosius nustatymus maitinamas iš magistralės; jei naudojate maitinimą per DB-9, įsitikinkite, kad prijungta įranga palaiko šią parinktį. Jei sistema automatiškai neatpažįsta adapterio, įdiekite visus reikiamas tvarkykles, pateiktas operacinės sistemos arba Exsys, kad įgalintumėte virtualų COM prievadą.

Rekomendacijos

Naudokite ekranuotus laidus ir tinkamą įžeminimą elektriškai triukšmingoje pramoninėje aplinkoje. Prieš įjungdami įrenginius, patikrinkite signalų laidų schemą (TX/RX poras arba diferencines poras) ir ilgiems atstumams arba daugiataškėms instaliacijoms rinkitės RS-422 arba RS-485.
