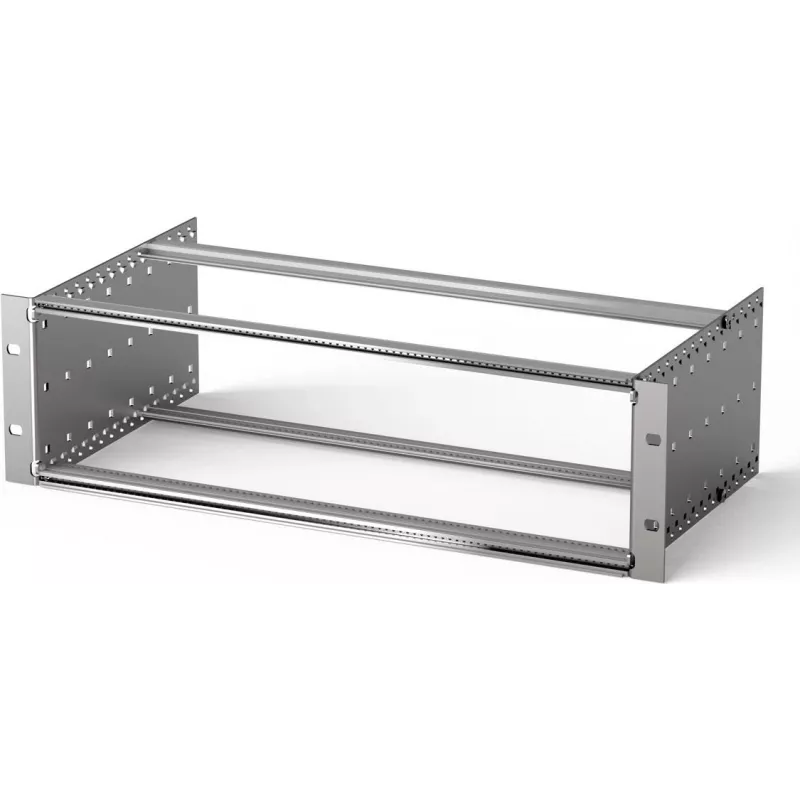

SCHROFF EuropacPRO korpusas 3U 84HP 295mm gylio sidabrinis 24564133

Šis SCHROFF EuropacPRO korpusas yra tvirtas, visiškai surinktas 19 colių korpusas, skirtas Eurocard sistemoms. Jis sujungia 3U aukštį, 84HP plotį ir kompaktišką 295 mm gylį lengvame, bet standžiame aliuminio rėme. Skirtingai nuo bendro tipo atvirų rėmų, jis pristatomas kaip visas rinkinys su šoninėmis plokštėmis, priekinėmis ir galinėmis horizontaliomis kreipiančiosiomis, tvirtinimo laikikliais ir visa surinkimo furnitūra, todėl galite pastatyti profesionalų kortelių korpusą nereikalaudami papildomų dalių.

Pagrindiniai bruožai

• 3U / 84HP formos faktorius — tinka standartinėms 19 colių spintoms ir priima 3U Eurocard korteles iki 160 mm gylio
• Tiksli aliuminio konstrukcija: skaidriai chromuotos šoninės plokštės ir anoduotos horizontalios kreipiančiosios atsparios korozijai ir užtikrina švarų įžeminimą
• Surinkimas be įrankių: visi laikikliai, varžtai ir lygiavimo priemonės pridedami; specialūs įrankiai nereikalingi
• Atitinka IEC 60297-3-101 — garantuojamas matmenų suderinamumas su Eurocard ir įstatomų modulių standartais
• Sidabrinė apdaila įsilieja į esamą stelažų infrastruktūrą ir suteikia neutralų foną būsenos šviesos diodams bei ženklinimui

Kasdienis naudojimas

Korpusas integruojamas tiesiogiai į bet kurį 19 colių stelažą ar spintą. Pritvirtinkite savo Eurocard korteles ar įstatomus modulius prie priekinių ir galinių horizontalių kreipiančiųjų, pritvirtinkite standartiniais varžtais ir įstumkite surinktą įrenginį į stelažą naudodami pridedamus tvirtinimo laikiklius. 295 mm gylis išlaiko korpusą pakankamai seklų sieniniams stelažams ar ankštoms spintoms, tačiau vis tiek telpa standartinės 160 mm Eurocard kortelės su vieta galinėms įvesties/išvesties jungtims ir kabelių išvedimui. Aliuminio šoninės plokštės yra iš anksto išgręžtos ventiliacijai ir gali būti lengvai nuimamos techninei priežiūrai ar individualiam apdirbimui.

Visos specifikacijos

• Prekės ženklas: SCHROFF
• Modelis: 24564133
• MPN: 24564133
• EAN: 4036088071898
• Produkto tipas: Korpusas
• Serija: EuropacPRO
• Stelažo vieneto aukštis: 3U
• Horizontalus žingsnis: 84 HP
• Bendras gylis: 295 mm
• Montavimo tipas: 19 colių stelažo montavimas
• Išorinis plotis: 482,6 mm (19 colių)
• Išorinis aukštis: 133,35 mm (3U)
• Vidinis plotis kortelėms: 426,72 mm (84 HP)
• Šoninių plokščių medžiaga: Aliuminis
• Horizontalių kreipiančiųjų medžiaga: Aliuminis
• Šoninių plokščių apdaila: Skaidriai chromuota
• Horizontalių kreipiančiųjų apdaila: Anoduota
• Standarto atitiktis: IEC 60297-3-101
• Pritaikymas: Korpusas Eurocard kortelėms ir įstatomiems moduliams
• Pridedama furnitūra: Šoninės plokštės, horizontalios kreipiančiosios (priekinės/galinės), galinės horizontalios kreipiančiosios, tvirtinimo laikikliai, surinkimo medžiagos
• Suderinamumas: Eurocard formatas
• Spalva: Sidabrinė

Galutinė pastaba

Visas, standartus atitinkantis korpusas, kuris sutaupo inžinerinio laiko ir užtikrina švarų, profesionalų montavimą jūsų Eurocard pagrindu veikiančiai elektronikai.
