Sieninis stovas Digitus DN-10-SET-3

Pilnas rinkinys kompaktiškam 254 mm (10") tinklui sukurti, įskaitant sieninę spintą (12U), lentyną, maitinimo juostą, Gigabit Ethernet komutatorių, 8 prievadų ekranuotą CAT6 paskirstymo skydą, komutacinius kabelius, tuščią dangtelį ir kabelių valdymo priedus. Pakuotėje yra suderinti komponentai greitam montavimui ir tvarkingam kabelių vedimui, pristatomi vienoje kompaktiškoje dėžutėje.

Privalumai

254 mm (10") formatas sukurtas ribotos erdvės įrenginiams, tinkamas namams, biurui ar mažiems paskirstymo taškams. Iš anksto parinkti komponentai, tokie kaip DN-10-12U sieninis korpusas, DN-10 TRAY-1 lentyna ir DN-80114 8 prievadų komutatorius, supaprastina sąranką ir sumažina planavimo laiką. Įtrauktas ekranuotas CAT6 paskirstymo skydas ir S-FTP komutaciniai kabeliai pagerina signalo vientisumą ir sumažina trukdžius. Rinkinyje pateikiama tvirtinimo priedų ir kabelių valdymo priemonių, kad būtų palaikoma tvarkinga stovo aplinka.

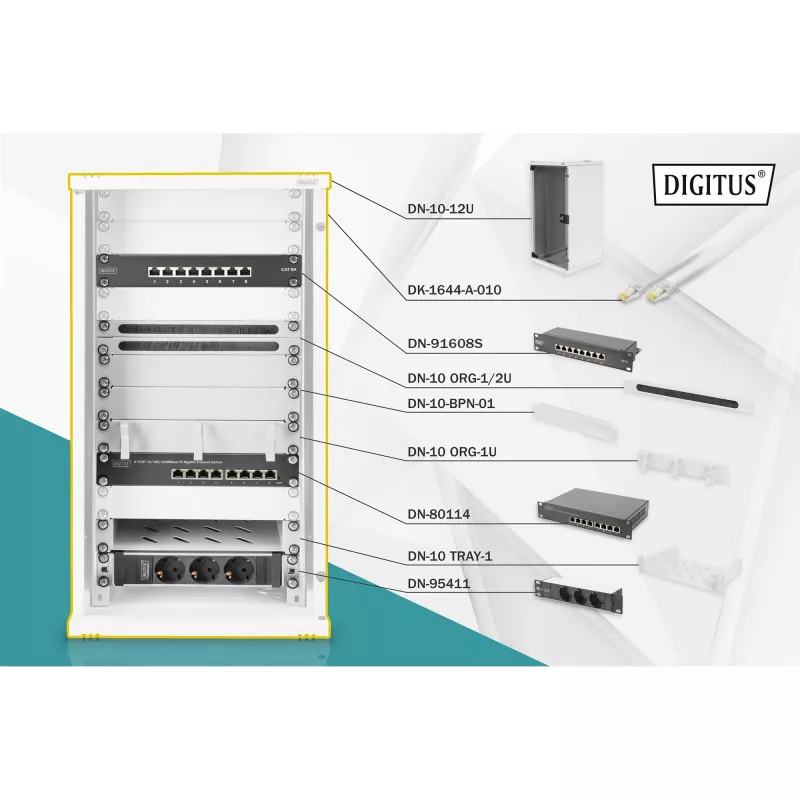

Pagrindinės specifikacijos

• Sieninis korpusas: DN-10-12U, 12HE, matmenys 592 x 312 x 300 mm
• Lentyna: DN-10 TRAY-1, 1HE
• Maitinimo juosta: DN-95411, 1HE, 3x saugos lizdas

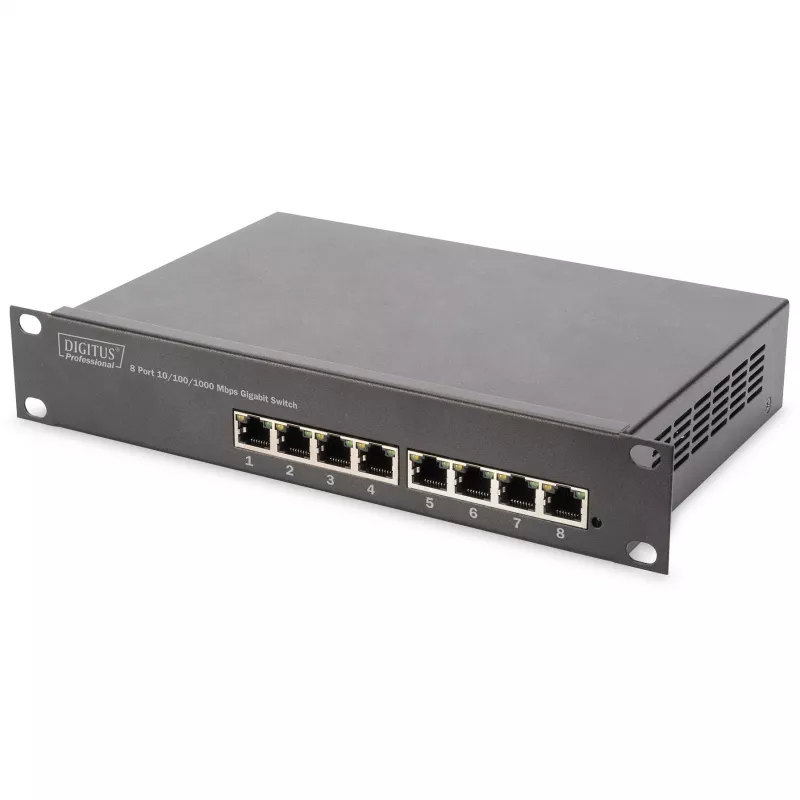

• Komutatorius: DN-80114, Gigabit Ethernet, 8 prievadai

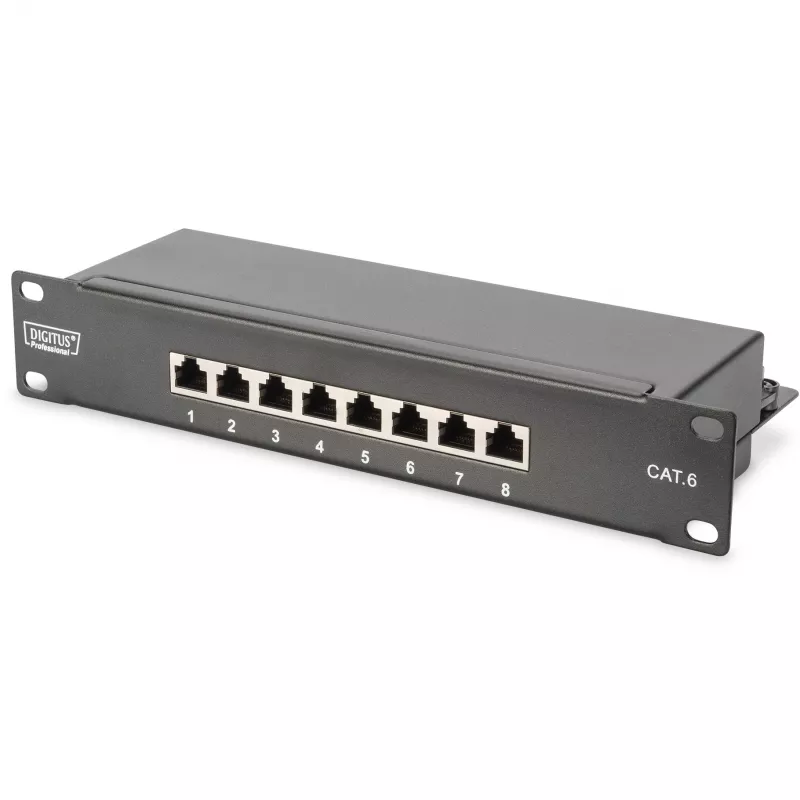

• Paskirstymo skydas: DN-91608S, CAT6 Class E, 8 prievadų, ekranuotas
• komutaciniai kabeliai: 10 × DK-1644-010, CAT6, S-FTP, 1 m
• Tuščias dangtelis: DN-10-BPN-01, 1 stovo vienetas
• Kabelių šepetėlio juosta: DN-10-ORG-1/2U
• Kabelių valdymo skydas: DN-10-ORG-1U

Kaip naudoti

Pritvirtinkite DN-10-12U sieninį korpusą tinkamoje vietoje, tada įdiekite DIN standarto 12HE bėgius. Įdėkite DN-10 TRAY-1 lentyną, įdiekite DN-80114 komutatorių ir pritvirtinkite DN-91608S paskirstymo skydą atitinkamuose stovo vienetuose. Prijunkite įrenginius naudodami pateiktus DK-1644-010 CAT6 S-FTP komutacinius kabelius ir praveskite kabelius per kabelių šepetėlio juostą ir valdymo skydą, kad palaikytumėte tvarką. Įjunkite įrangą į DN-95411 maitinimo juostą ir uždenkite nenaudojamus stovo vienetus DN-10-BPN-01 tuščiu dangteliu.

Rekomendacijos

Norint optimalaus veikimo, naudokite ekranuotus kabelius jungtims prie išorinių metalinių vamzdžių ir užtikrinkite, kad komutatorius bei maitinimo jungtys būtų vėdinami. Prieš montuodami patikrinkite įdiegtų įrenginių suderinamumą su 254 mm (10") stovo pločiu.
