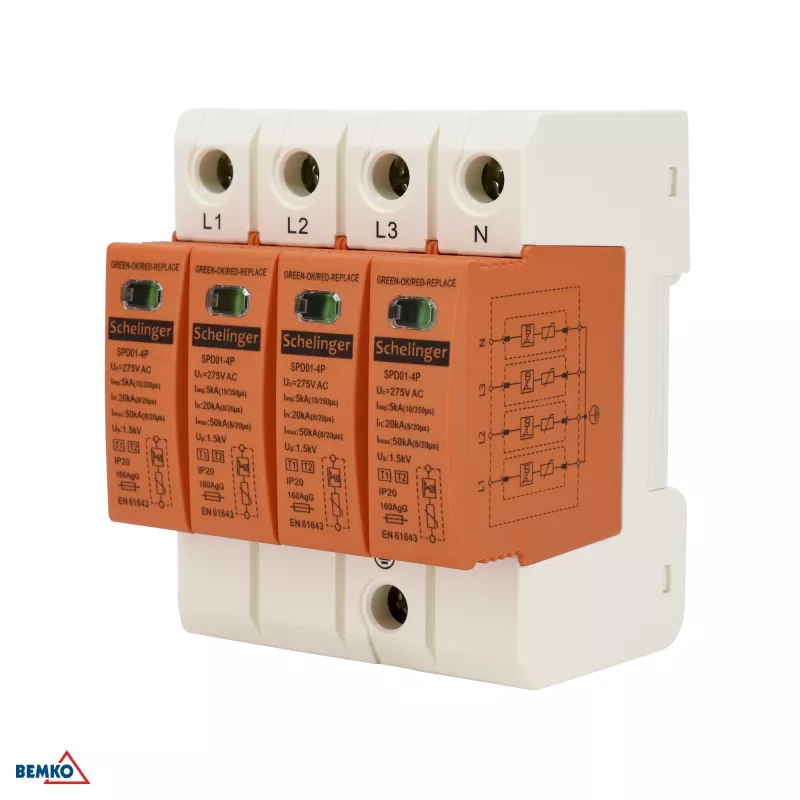

SCHELINGER Apsauginis įžeminimo įrenginys 4P 5kA (10/350) Klasė T1+T2 (B+C)

SCHELINGER A51-SPD01-4P-B+C yra aukštos kokybės apsauginis įžeminimo įrenginys (SPD), skirtas apsaugoti elektros instaliacijas nuo tiesioginių ir netiesioginių žaibo smūgių. Sujungdamas 1 ir 2 tipo apsaugą viename kompaktiškame įrenginyje, jis užtikrina patikimą viršįtampių apsaugą pagrindiniuose skirstomuosiuose skyduose pastatuose su išorinėmis žaibo apsaugos sistemomis.

Privalumai

Šis SPD suteikia dviejų klasių apsaugą (T1+T2) 4 polių konfigūracijoje, taupydamas vietą ir montavimo išlaidas. Su impulsine srove 5 kA (10/350 µs) vienam poliui ir maksimalia iškrovos srove 40 kA (8/20 µs), jis užtikrina tvirtą apsaugą nuo didelės energijos viršįtampių ir dažnų pereinamųjų viršįtampių. Vizualinis būsenos indikatorius (žalias/raudonas) leidžia greitai patikrinti veikimo būseną.

Tinka

• Pagrindiniai skirstomieji skydai gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• Instaliacijos su išorinėmis žaibo apsaugos sistemomis (LPS)
• Trifazės TN-S, TN-C, TN-C-S ir TT sistemos
• Jautrios elektroninės įrangos apsauga nuo viršįtampių pažeidimų

Pagrindinės specifikacijos

• SPD tipas: 1 tipas + 2 tipas (T1+T2) pagal PN-EN 61643-11
• Polių skaičius: 4P (3L+N+PE)
• Impulsinė srovė (Iimp) (10/350 µs): 5 kA vienam poliui
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA vienam poliui
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Apsaugos įtampos lygis (Up): < 1,5 kV
• Vardinė įtampa (Un): 230/400 V AC
• Technologija: Varistorius (MOV)
• Montavimas: DIN bėgelis (TH35)
• Modulių skaičius: 4 TE
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Maksimalus atsarginis saugiklis: 125 A gL/gG

Rekomendacijos

Siekiant optimalios apsaugos, montuokite šį SPD pagrindiniame skirstomajame skyde kuo arčiau įvado. Užtikrinkite tinkamą koordinaciją su žemesnio lygio 2 ar 3 tipo SPD. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
