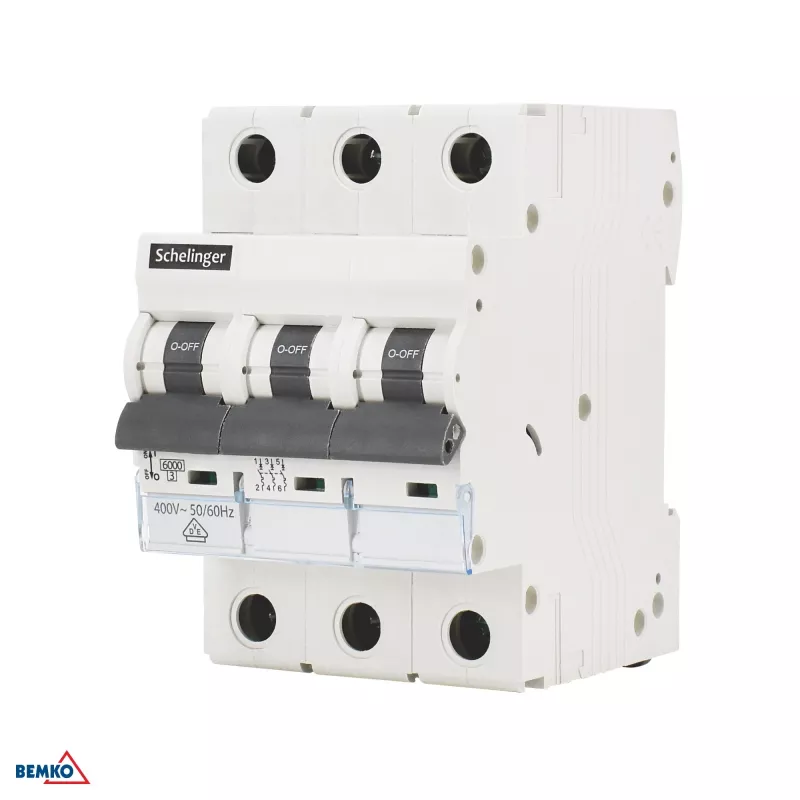

SCHELINGER A02-G8-3P-C32 Miniature Circuit Breaker 6kA 3P C 32A VDE

SCHELINGER A02-G8-3P-C32 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių elektros instaliacijose. Su 3 polių konfigūracija, C kreivės išjungimo charakteristika ir vardine srove 32 A, šis MCB užtikrina saugų veikimą gyvenamosiose, komercinėse ir pramoninėse patalpose. Atitinka IEC/EN 60898-1 ir VDE standartus, trumpojo jungimo išjungimo galia 6 kA esant 400 V kintamajai įtampai.

Privalumai

Šis MCB užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, kompaktiškas 3 modulių plotis leidžia lengvai montuoti ant DIN bėgelio. C kreivė idealiai tinka grandinėms su vidutinėmis įsijungimo srovėmis, pvz., apšvietimo ir bendros paskirties apkrovoms. Didelė elektrinė ištvermė (10 000 ciklų) ir mechaninė ištvermė (20 000 ciklų) užtikrina ilgą tarnavimo laiką. Sraigtiniai gnybtai priima iki 25 mm² kietus arba 16 mm² lanksčius laidus, supaprastindami montavimą.

Tinka

• Gyvenamųjų namų skirstomiesiems skydams
• Komerciniams elektros skydams
• Pramoniniams valdymo spintoms
• Apšvietimo ir kištukinių lizdų grandinėms
• Bendros paskirties apsaugai nuo viršsrovių

Pagrindinės specifikacijos

• Gaminio tipas: Miniatiūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3 poliai (3P)
• Vardinė srovė (In): 32 A
• Išjungimo kreivė: C kreivė
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 400 V kintamoji
• Vardinis dažnis: 50/60 Hz
• Montavimo būdas: DIN bėgelis (EN 60715)
• Standartų atitiktis: IEC/EN 60898-1, VDE
• Apsaugos laipsnis: IP20
• Elektrinė ištvermė: 10 000 ciklų
• Mechaninė ištvermė: 20 000 ciklų
• Gnybtų talpa: Iki 25 mm² (kieti), iki 16 mm² (lankstūs)
• Darbinės temperatūros diapazonas: -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Viršįtampio kategorija: III
• Taršos laipsnis: 2
• Prijungimo tipas: Sraigtiniai gnybtai
• Indikatorius: ĮJUNGTA/IŠJUNGTA padėties indikatorius
• Modulio plotis: 3 moduliai

Rekomendacijos

Siekiant optimalaus veikimo, MCB turi sumontuoti kvalifikuotas elektrikas ir naudoti neviršijant nurodytų parametrų. Rekomenduojama reguliariai tikrinti ĮJUNGTA/IŠJUNGTA indikatorių, kad būtų užtikrintas tinkamas veikimas.
