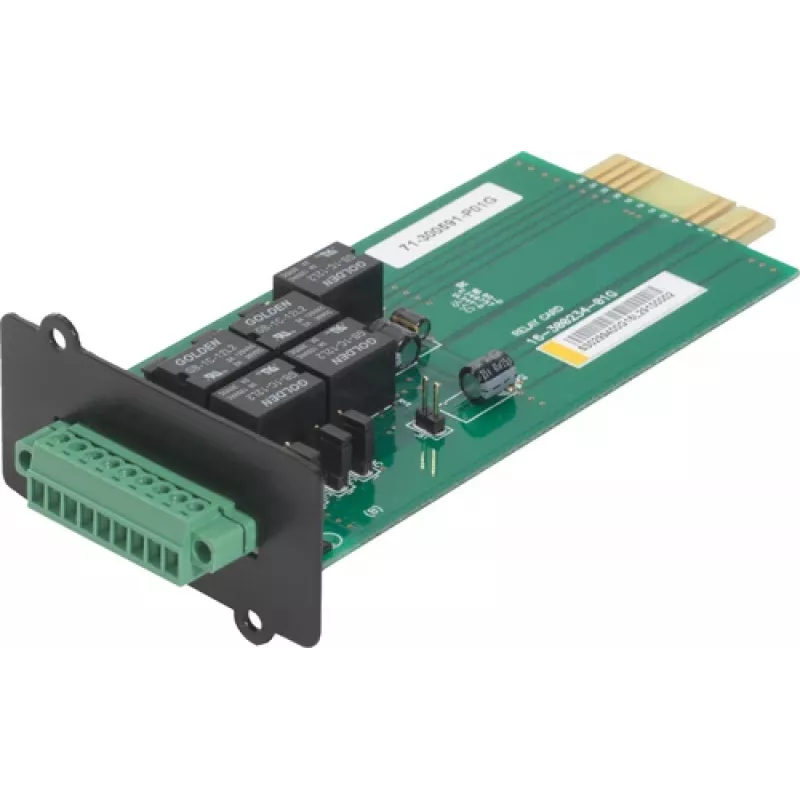

Sąsajos plokštė ONLINE USV-Systeme DWAS400DC

AS400 / relės plokštė (ONLINE USV-Systeme DWAS400DC) yra vidinė sąsajos plokštė, leidžianti keistis potencialo neturinčiais signalais tarp suderinamų UPS įrenginių ir išorinio valdiklio. Ji suteikia nuosekliąją išvesties sąsają būsenos signalams siųsti ir priimti, įskaitant galimybę siųsti išjungimo komandas prijungtiems UPS sistemoms, tokioms kaip ZINTO ir XANTO.

Privalumai

Sąsajos plokštė siūlo patikimą, viduje montuojamą relės jungtį, užtikrinančią aiškų valdymo grandinių ir UPS elektronikos atskyrimą. Sukurta suderinamumui su ONLINE USV-Systeme modeliais ZINTO, XANTO ir DWAS400DC, ji supaprastina integraciją ir identifikavimą dėl žalios spalvos dizaino. Plokštė palaiko tiek būsenos pranešimų siuntimą iš UPS, tiek nuotolinio išjungimo valdymą iš valdiklio.

Tinka

• UPS būsenos signalų integravimui į pastatų valdymo ar automatikos valdiklius
• Nuotoliniam ONLINE USV-Systeme ZINTO ir XANTO įrenginių išjungimo valdymui
• Naudojimo atvejams, kai reikalingas galvaninis atskyrimas (be potencialo) tarp UPS ir išorinės įrangos

Pagrindinės specifikacijos

• Gamintojas: ONLINE USV-Systeme
• Modelis / MPN: DWAS400DC
• Suderinami UPS modeliai: ZINTO, XANTO, DWAS400DC
• Funkcija: potencialo neturinti relė / nuosekliosios išvesties sąsaja būsenos ir išjungimo signalams
• EAN: 4026908003895

Kaip naudoti

Įdiekite relės plokštę į tam skirtą vidinį lizdą suderinamame ONLINE USV-Systeme įrenginyje, vadovaudamiesi UPS gamintojo montavimo instrukcijomis. Prijunkite potencialo neturinčius kontaktus arba nuosekliąją išvestį prie išorinio valdiklio arba pastato valdymo sistemos įvesties pagal valdiklio prijungimo schemą. Nustatykite valdiklį, kad jis interpretuotų gaunamus būsenos signalus arba siųstų išjungimo komandą; patikrinkite signalo poliškumą ir veikimą po įdiegimo.

Rekomendacijos

Plokštę naudokite tik su nurodytais suderinamais UPS modeliais (ZINTO, XANTO, DWAS400DC) ir laikykitės UPS vartotojo vadove pateiktų saugos instrukcijų. Užtikrinkite, kad laidus montuotų kvalifikuotas personalas, ir prieš jungdami kitą įrangą patikrinkite izoliaciją bei signalo įtampą.
