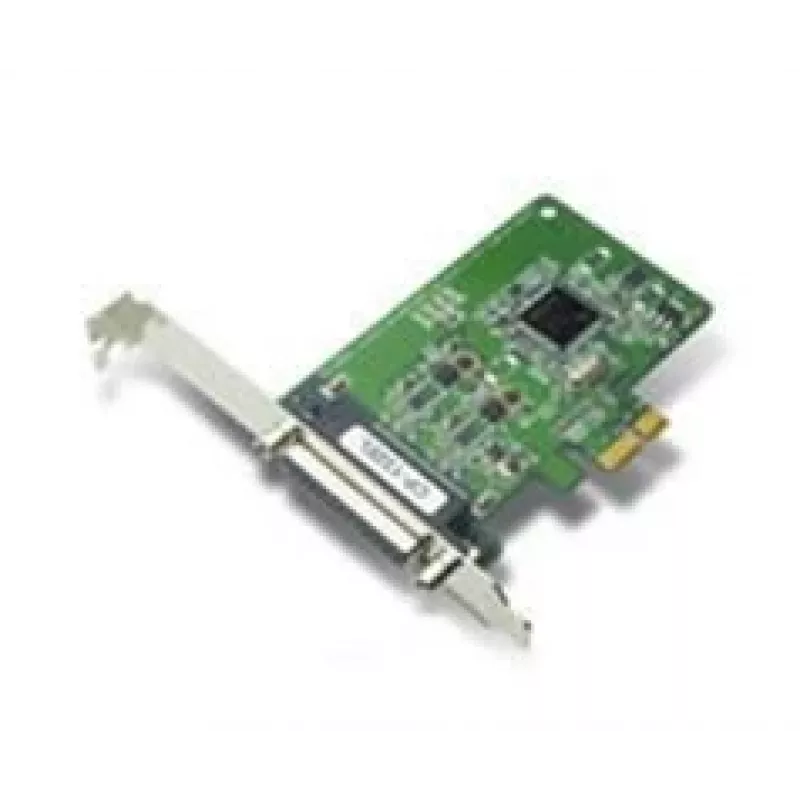

Sąsajos plokštė Moxa CP-132EL-DB9M

„Moxa CP-132EL-DB9M“ yra 2 prievadų PCI Express sąsajos plokštė, skirta asmeninių kompiuterių pagrindu veikiančiai pramoninei automatizacijai ir duomenų surinkimui. Kiekvienas prievadas palaiko RS-422/485 ryšį, duomenų sparta iki 921,6 kbps. Plokštė naudoja DB9M/DB25 jungtis laidiniams nuosekliosioms jungtims ir tinka kelių taškų, ilgų atstumų RS-485 tinklams. CP-132EL-I variantas suteikia 2 kV optinę izoliaciją, užtikrinančią geresnę apsaugą elektriškai triukšmingoje aplinkoje.

Privalumai

Plokštė palaiko du nepriklausomus RS-422/485 prievadus, galinčius pasiekti iki 921,6 kbps spartą, todėl užtikrina patikimą didelės spartos nuoseklųjį ryšį. RS-485 kelių įrenginių režimu vienas prievadas gali sujungti iki 32 nuosekliai prijungtų įrenginių iki 1,2 km atstumu. CP-132EL šeima apima modelį su 2 kV optine izoliacija (CP-132EL-I), apsaugančią nuo pažeidimų dėl įžeminimo kilpų ir įtampos šuolių. Tvarkyklės yra prieinamos „Windows“ (COM) ir „Linux“ (TTY), o „Moxa“ teikia palaikymą įterptosioms operacinėms sistemoms, palengvindama integraciją į įvairias kompiuterines platformas.

Tinka

• Pramoninės automatikos ir valdymo sistemoms
• Ilgų atstumų RS-485 tinklams ir kelių įrenginių jungtims
• Duomenų surinkimui ir nuoseklųjų įrenginių integravimui asmeniniuose kompiuteriuose
• Aplinkoms, kurioms reikalinga elektrinė izoliacija (naudokite CP-132EL-I)

Pagrindinės specifikacijos

• Sąsaja: 2 RS-422/485 nuoseklieji prievadai (DB9M/DB25, priklausomai nuo kabelio / varianto)
• Magistralės tipas: PCI Express (2 prievadų plokštė)
• Maksimali duomenų perdavimo sparta: 921,6 kbps
• RS-485 kelių įrenginių: iki 32 įrenginių vienam prievadui 1,2 km atstumu
• Izoliacija (CP-132EL-I): 2 kV optinė izoliacija
• Sertifikatai: FCC 15 dalis, B klasė, CE, RoHS
• Matmenys: 67,2 mm (P) x 102 mm (G)

Kaip naudoti

Įstatykite CP-132EL-DB9M į laisvą PCIe lizdą staliniame arba pramoniniame kompiuteryje. Prijunkite nuosekliuosius įrenginius naudodami tinkamus DB9 arba DB25 kabelius ir sukonfigūruokite kiekvieną prievadą RS-422 arba RS-485, kaip reikalauja prijungta įranga. RS-485 kelių įrenginių tinklams nuosekliai sujunkite iki 32 įrenginių vienam prievadui ir patikrinkite terminaciją bei poslinkį, kad užtikrintumėte signalo vientisumą ilguose ruožuose. Įdiekite pateiktas „Windows COM“ arba „Linux TTY“ tvarkykles ir savo programoje nustatykite nuosekliojo prievado parametrus (spartą iki 921,6 kbps, duomenų bitus, lyginumą, stabdymo bitus).

Rekomendacijos

Ilgų atstumų arba elektriškai triukšmingiems įrenginiams naudokite CP-132EL-I modelį su 2 kV optine izoliacija ir užtikrinkite tinkamą kabelių ekranavimą, įžeminimą, terminavimo rezistorius ir poslinkį, kad išlaikytumėte patikimą RS-485 ryšį iki 1,2 km atstumu.
