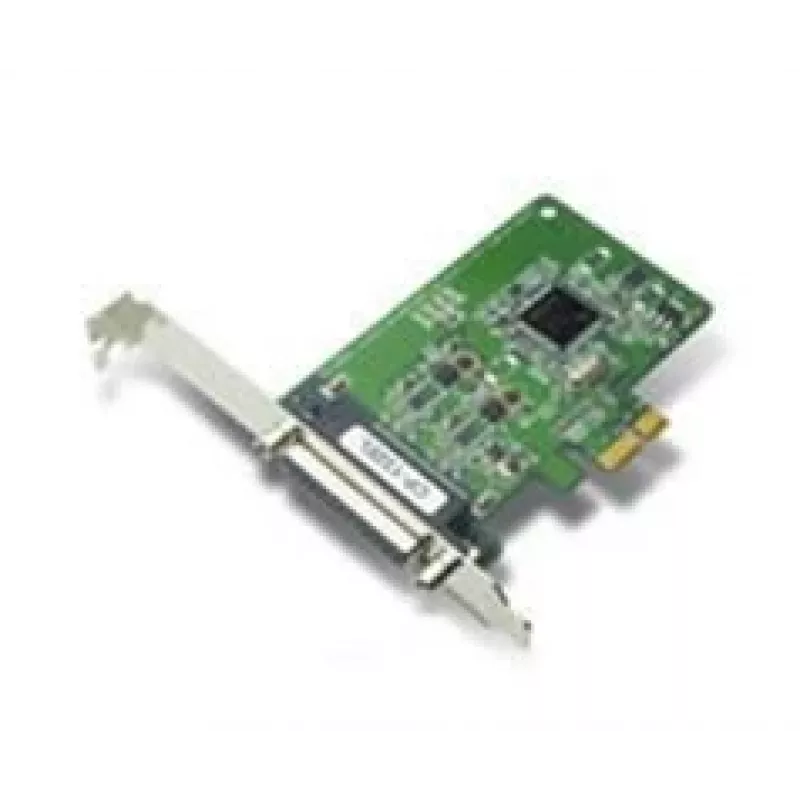

Sąsajos plokštė Moxa CP-132EL-DB9M

„Moxa CP-132EL-DB9M“ yra 2 prievadų PCI Express sąsajos plokštė, skirta asmeniniu kompiuteriu grindžiamai pramoninei automatizacijai ir duomenų surinkimui. Kiekvienas prievadas palaiko RS-422/485 ryšį, kai duomenų perdavimo sparta siekia iki 921,6 kbps. Plokštėje naudojamos DB9M/DB25 jungtys laidiniams nuosekliesiems ryšiams ir ji tinka daugiataškiams, ilgo nuotolio RS-485 tinklams. CP-132EL-I variantas užtikrina 2 kV optinę izoliaciją, kad būtų geriau apsaugota elektriškai triukšmingoje aplinkoje.

Privalumai

Plokštė palaiko du nepriklausomus RS-422/485 prievadus, galinčius veikti iki 921,6 kbps sparta, todėl užtikrinamas patikimas didelės spartos nuoseklusis ryšys. RS-485 daugiataškio ryšio režimu vienas prievadas gali sujungti iki 32 nuosekliai prijungtų įrenginių iki 1,2 km atstumu. CP-132EL šeima apima modelį su 2 kV optine izoliacija (CP-132EL-I), kad būtų išvengta žalos dėl įžeminimo kilpų ir įtampos šuolių. Tvarkyklės prieinamos „Windows“ (COM) ir „Linux“ (TTY), o „Moxa“ teikia palaikymą įterptosioms operacinėms sistemoms, taip palengvindama integraciją į įvairias kompiuterines platformas.

Tinka

• Pramoninės automatikos ir valdymo sistemoms
• Ilgo nuotolio RS-485 tinklams ir daugiataškio ryšio įrenginių sujungimams
• Duomenų surinkimui ir nuosekliųjų įrenginių integracijai kompiuterinėse platformose
• Aplinkoms, kuriose reikalinga elektrinė izoliacija (naudokite CP-132EL-I)

Pagrindinės specifikacijos

• Sąsaja: 2 RS-422/485 nuoseklieji prievadai (DB9M/DB25 priklausomai nuo kabelio / varianto)
• Magistralės tipas: PCI Express (2 prievadų plokštė)
• Didžiausia duomenų perdavimo sparta: 921,6 kbps
• RS-485 daugiataškis ryšys: iki 32 įrenginių vienam prievadui 1,2 km atstumu
• Izoliacija (CP-132EL-I): 2 kV optinė izoliacija
• Sertifikatai: FCC 15 dalis B klasė, CE, RoHS
• Matmenys: 67,2 mm (P) x 102 mm (G)

Kaip naudoti

Įdiekite CP-132EL-DB9M į laisvą PCIe lizdą staliniame ar pramoniniame kompiuteryje. Prijunkite nuosekliuosius įrenginius naudodami tinkamus DB9 arba DB25 kabelius ir sukonfigūruokite kiekvieną prievadą RS-422 arba RS-485 režimu, atsižvelgdami į prijungtą įrangą. RS-485 daugiataškiuose tinkluose nuosekliai prijunkite iki 32 įrenginių vienam prievadui ir patikrinkite terminatorius bei poslinkį, kad užtikrintumėte signalo vientisumą ilguose ruožuose. Įdiekite pateiktas „Windows COM“ arba „Linux TTY“ tvarkykles ir savo programoje sukonfigūruokite nuosekliojo prievado parametrus (bodų sparta iki 921,6 kbps, duomenų bitai, lyginumo bitai, stabdymo bitai).

Rekomendacijos

Ilgo nuotolio arba elektriškai triukšmingose vietose naudokite CP-132EL-I modelį su 2 kV optine izoliacija ir užtikrinkite tinkamą kabelių ekranavimą, įžeminimą, galinius rezistorius ir poslinkį, kad būtų palaikomas patikimas RS-485 ryšys iki 1,2 km atstumu.
