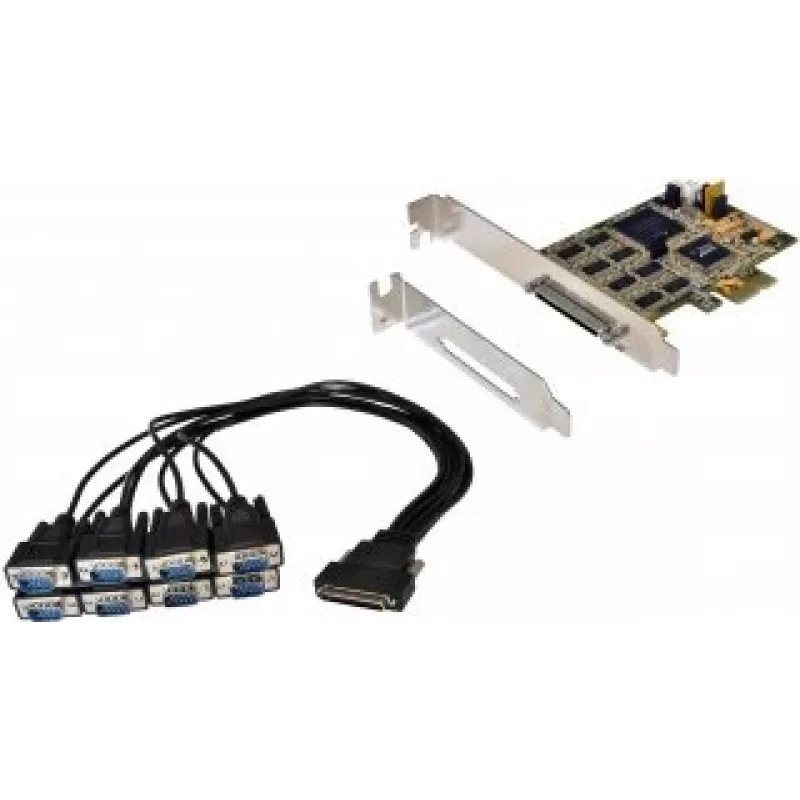

Sąsajos plokštė EXSYS EX-44388

EXSYS EX-44388 PCI-Express sąsajos plokštė suteikia aštuonis nuosekliuosius RS-232 didelio našumo UART 16C1050 prievadus. Ji skirta pridėti aštuonis papildomus nuosekliuosius prievadus prie kompiuterio, mažos darbo stoties ar serverio per PCI Express magistralę ir tinka žemo profilio sistemoms. Plokštė visiškai suderinama su PCI-Express „plug-and-play“ ir išvengia IRQ bei įvesties/išvesties adresų konfliktų. Kiekvienos nuosekliosios jungties 9 kaištį galima sukonfigūruoti tiekti +5 V arba +12 V įtampą, skirtą POS arba maitinamiems nuosekliesiems įrenginiams. Komplekte pateikiamas žemo profilio laikiklis, skirtas montuoti siauruose kompiuterių korpusuose.

Privalumai

EX-44388 siūlo aštuonis nepriklausomus RS-232 prievadus vienoje PCIe plokštėje, naudojant 16C1050 didelio našumo UART, užtikrinančius stabilų nuoseklųjį ryšį. „Plug-and-play“ PCIe suderinamumas supaprastina diegimą be rankinio IRQ ar įvesties/išvesties konfigūravimo. Konfigūruojama 9 kaiščio maitinimo parinktis (+5 V arba +12 V) palaiko POS periferinius įrenginius ir kitus maitinamus nuosekliuosius įrenginius. Pridedamas žemo profilio laikiklis leidžia plokštę įmontuoti į plonus korpusus.

Tinka

• Pridėti kelis nuosekliuosius prievadus prie stalinių kompiuterių
• Mažoms darbo stotims ir serveriams, kuriems reikia papildomų RS-232 sąsajų
• Pardavimo vietos (POS) sistemoms ir periferiniams įrenginiams, kuriems reikia 9 kaiščio maitinimo
• Įterptinėms ar pramoninėms sąrankoms su PCIe išplėtimo lizdais

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCIe
• Prievadų skaičius: 8 × RS-232
• UART: 16C1050 didelio našumo
• Konfigūruojamas 9 kaiščio maitinimas: +5 V arba +12 V
• Duomenų bitai: 5, 6, 7 arba 8
• Stabdymo bitai: 1, 1,5 arba 2
• Formos faktorius: žemo profilio (komplekte yra žemo profilio laikiklis)
• Matmenys: 89 mm (plotis) × 75 mm (gylis)
• Svoris: 1 kg

Kaip naudoti

Įdiekite EX-44388 į laisvą PCIe lizdą išjungtame kompiuteryje, pritvirtinkite plokštę atitinkamu laikikliu (standartiniu arba žemo profilio) ir vėl įjunkite maitinimą. Paleiskite sistemą; plokštė yra PCI-Express „plug-and-play“ ir turėtų būti atpažinta operacinės sistemos. Sukonfigūruokite nuosekliojo prievado parametrus (spartą, duomenų bitus, stabdymo bitus, lyginumą ir srauto valdymą) savo OS ar programinėje įrangoje pagal įrenginio reikalavimus. Jei maitinate periferinį įrenginį iš 9 kaiščio, prieš prijungdami įrenginį pasirinkite reikiamą +5 V arba +12 V parinktį.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ir saugias jungtis, kad išlaikytumėte signalo vientisumą pramoninėje ar elektriškai triukšmingoje aplinkoje. Prieš įjungdami 9 kaiščio maitinimą, patikrinkite įrenginio maitinimo reikalavimus, kad nesugadintumėte periferinių įrenginių.
