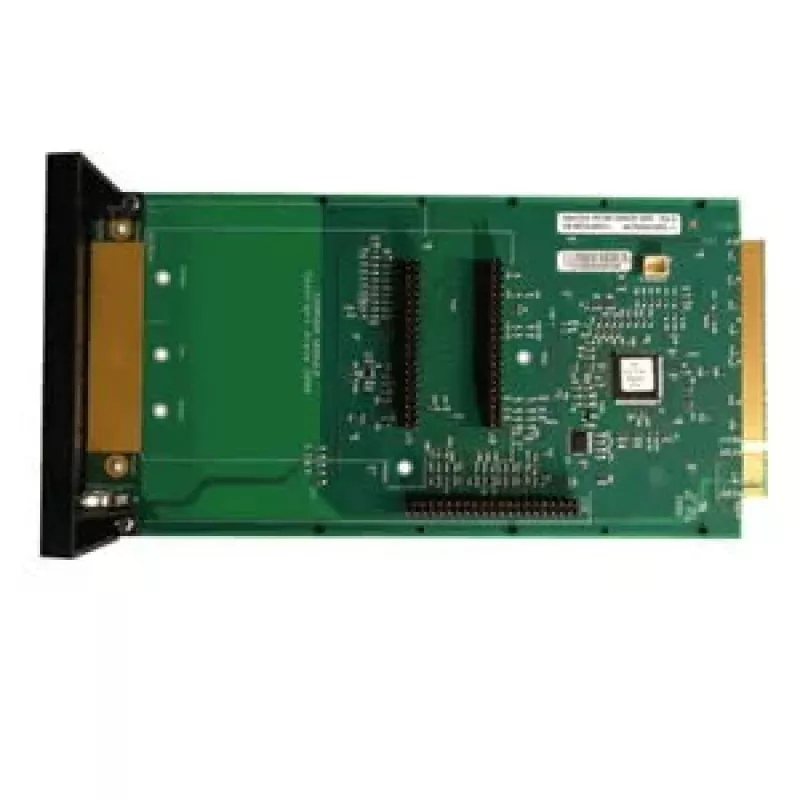

Sąsajos plokštė Avaya 700417439

Avaya 700417439 universali PRI sąsajos plokštė prideda PRI magistralinio ryšio palaikymą prie suderinamos IP500 bazinės plokštės, galima vieno arba dviejų prievadų variantais. Ji montuojama į bet kurią IP500 bazinę plokštę, išskyrus IP500 Legacy Carrier plokštę ir IP500 4 prievadų išplėtimo plokštę, ir suteikia fizines magistralines jungtis per pagrindinės IP500 bazinės plokštės 9 ir 10 prievadus. 11 ir 12 prievadai naudojami kaip bandymo taškai stebėjimui ir bandymo įrangai gretimam prievadui.

Privalumai

Plokštė palaiko kelis PRI linijų tipus (E1 PRI, E1R2 PRI, T1 robbed bit ir T1 PRI) ir leidžia pasirinkti linijos tipą IP Office Manager programoje. Ji integruojama su IP500 valdymo bloku ir atsižvelgia į funkcijų rakto numatytuosius nustatymus (U-Law numatyta T1 PRI; A-Law numatyta E1 PRI). Licencijavimas yra lankstus: kiekvienas įdiegtas IP500 PRI-U prievadas turi 8 nelicencijuotus B kanalus, o papildomi B kanalai gali būti įjungti naudojant IP500 Universal PRI (papildomų kanalų) licencijas iki įdiegto prievado talpos. Plokštė suderinama nuo 4.1 programinės įrangos versijos, o vienam IP500 valdymo blokui palaikoma iki keturių tokių plokščių.

Tinka

• PRI magistralinio ryšio pridėjimui prie suderinamų Avaya IP500 sistemų
• Mažų ir vidutinių įmonių telefonijos plėtrai, kuriai reikalingos E1 arba T1 magistralinės sąsajos
• Aplinkoms, kuriose reikalinga diagnostinė prieiga per bandymo taškus magistraliniam stebėjimui

Pagrindinės specifikacijos

• Modelis: Avaya 700417439 universali PRI sąsajos plokštė
• Variantai: vieno prievado arba dviejų prievadų
• Palaikomi linijų tipai: E1 PRI (30B+D vienam prievadui), E1R2 PRI (30B vienam prievadui), T1 robbed bit (24B vienam prievadui), T1 PRI (23B+D vienam prievadui)
• Fizinės jungtys: pagrindinės IP500 bazinės plokštės 9 ir 10 prievadai; 11 ir 12 prievadai kaip bandymo taškai
• Licencijavimas: 8 nelicencijuoti B kanalai vienam įdiegtam PRI-U prievadui; papildomiems B kanalams reikalingos IP500 Universal PRI (papildomų kanalų) licencijos
• Didžiausias kiekis vienam IP500 valdymo blokui: 4 plokštės
• Minimali programinės įrangos versija: 4.1+

Kaip naudoti

Įdiekite plokštę į palaikomą IP500 bazinę plokštę (nesuderinama su IP500 Legacy Carrier arba IP500 4 prievadų išplėtimo plokštėmis). Prijunkite išorines PRI magistrales prie atitinkamų fizinių magistralinių prievadų pagrindinėje IP500 bazinėje plokštėje (9 ir 10 prievadai). Jei reikia, prijunkite bandymo ir stebėjimo įrangą prie 11 ir 12 prievadų gretimai magistralei. Naudokite IP Office Manager, kad nustatytumėte arba pakeistumėte PRI linijos tipą, dešiniuoju pelės mygtuku spustelėdami linijos piktogramą ir pasirinkdami Keisti universalios PRI plokštės linijos tipą, tada pasirinkite reikiamą linijos tipą. Užtikrinkite, kad sistemos funkcijų raktas (U-Law arba A-Law) ir programinės įrangos lygis atitiktų numatytuosius arba reikiamus nustatymus.

Rekomendacijos

Prieš diegdami patikrinkite, ar programinės įrangos versija yra 4.1 arba aukštesnė, ir patvirtinkite funkcijų rakto (U-Law/A-Law) nustatymus. Suplanuokite licencijavimą reikiamiems B kanalams: sistema suteikia 8 nelicencijuotus B kanalus vienam prievadui, o papildomi kanalai turi būti įjungti naudojant atitinkamas IP500 Universal PRI (papildomų kanalų) licencijas. Nemontuokite šios plokštės į IP500 Legacy Carrier plokštę arba IP500 4 prievadų išplėtimo plokštę.
