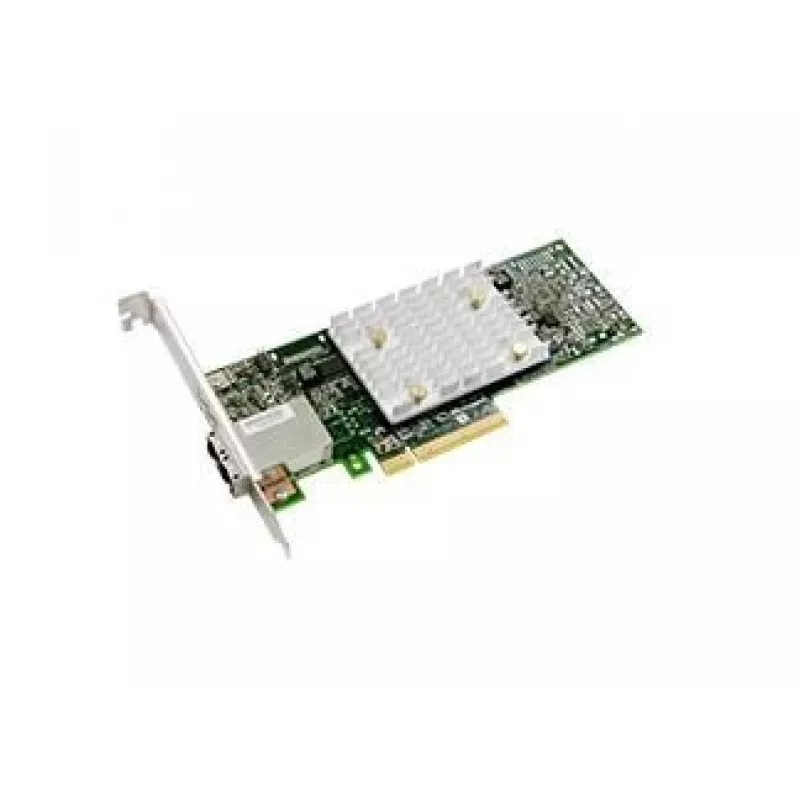

Sąsajos plokštė Adaptec HBA 1100-8e

Adaptec HBA 1100-8e yra žemo profilio PCIe sąsajos plokštė, skirta įmonės saugyklų aplinkoms. Sukurta PM8222 SmartIOC 2100 SAS/SATA valdiklio pagrindu, HBA 1100 serija užtikrina stabilų sprendimą reikliems darbo krūviams ir palaiko iki Mini-SAS HD jungčių. Plokštė yra kompaktiška (167 mm × 64 mm) ir pasižymi dideliu patikimumu – MTBF siekia 1 380 000 valandų.

Privalumai

HBA 1100-8e užtikrina didesnį energijos vartojimo efektyvumą – sutaupoma daugiau nei 40 % energijos, palyginti su ankstesnėmis kartomis – ir platų ekosistemos suderinamumą su Microsemi/Adaptec HBA, RAID ir plėtiklių sprendimais. Palaiko SMR ir įprastus HDD, naujausius SAS ir SATA SSD bei yra optimizuota programine įranga apibrėžtoms saugyklų platformoms. Naudojant SmartPQI tvarkykles, pritaikytas mažos delsos SSD, galima pasiekti labai aukštą bendrą IOPS PCIe Gen3 pagrindiniuose kompiuteriuose.

Tinka

• Stovo ir bokšto serveriams, kuriems reikalingi kompaktiški, žemo profilio saugyklų adapteriai
• Šiltų ir šaltų saugyklų sistemoms, naudojančioms SMR HDD
• Programine įranga apibrėžtoms saugyklų sąrankoms (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)
• Aukšto našumo SSD diegimui, kai reikalinga maža delsa ir aukštas IOPS

Pagrindinės specifikacijos

• Modelis: Adaptec HBA 1100-8e (MPN 2293300-R, EAN 0760884157763)
• Pagrindinio kompiuterio sąsaja: PCIe (suderinama su Gen3)
• Išvesties sąsaja: Mini-SAS HD
• Prievadai: 8 išorinių/vidinių prievadų konfigūracija (modelio priesaga -8e reiškia 8 prievadų išorinę)
• Palaikomi įrenginiai: SAS/SATA HDD (įskaitant SMR su ZAC/ZBC), SAS/SATA SSD
• Našumas: iki PCIe Gen3 pralaidumo (6,6 Gbps vienai linijai bendras potencialas); HBA 1100 serijos adapteriai gali pasiekti iki ~1,5–1,7 mln. IOPS, priklausomai nuo modelio ir konfigūracijos
• Formos faktorius: žemo profilio plokštė, 167 mm × 64 mm
• Patikimumas: MTBF 1 380 000 valandų
• Sertifikatai: CE, FCC, UL (kaip pateikta)

Kaip naudoti

Įdiekite HBA 1100-8e į laisvą PCIe lizdą suderinamoje serverio korpuse, pritvirtinkite žemo profilio laikiklį ir prijunkite saugyklos įrenginius naudodami Mini-SAS HD kabelius prie pateiktų prievadų arba prie išorinės saugyklos pagrindinės plokštės. Įdiekite tiekėjo pateiktas SmartPQI tvarkykles savo pagrindinio kompiuterio operacinei sistemai, kad įgalintumėte visas funkcijas ir našumo optimizavimą. Su konfigūruokite OS arba programine įranga apibrėžtą saugyklos sluoksnį (pavyzdžiui, Storage Spaces Direct arba vSAN), kad atpažintų prijungtus įrenginius ir pritaikytų reikiamus ZAC/ZBC nustatymus SMR diskams.

Rekomendacijos

Geriausiems rezultatams naudokite HBA 1100-8e su naujausiomis SmartPQI tvarkyklėmis ir užtikrinkite programinės įrangos suderinamumą tarp prijungtų diskų ir plėtiklių. Pasirinkite 24 prievadų variantą maksimaliam vidiniam jungiamumui ir mažiausiai delsai tankiose SSD konfigūracijose; 8 prievadų plokštė tinka daugumai stovo serverių konstrukcijų ir išorinių saugyklų korpusų. Prieš diegiant patikrinkite kabelių ir jungčių tipus (Mini-SAS HD).
