Sąsajos kortelė DeLOCK 63172 M.2 USB 3.2 Gen 1

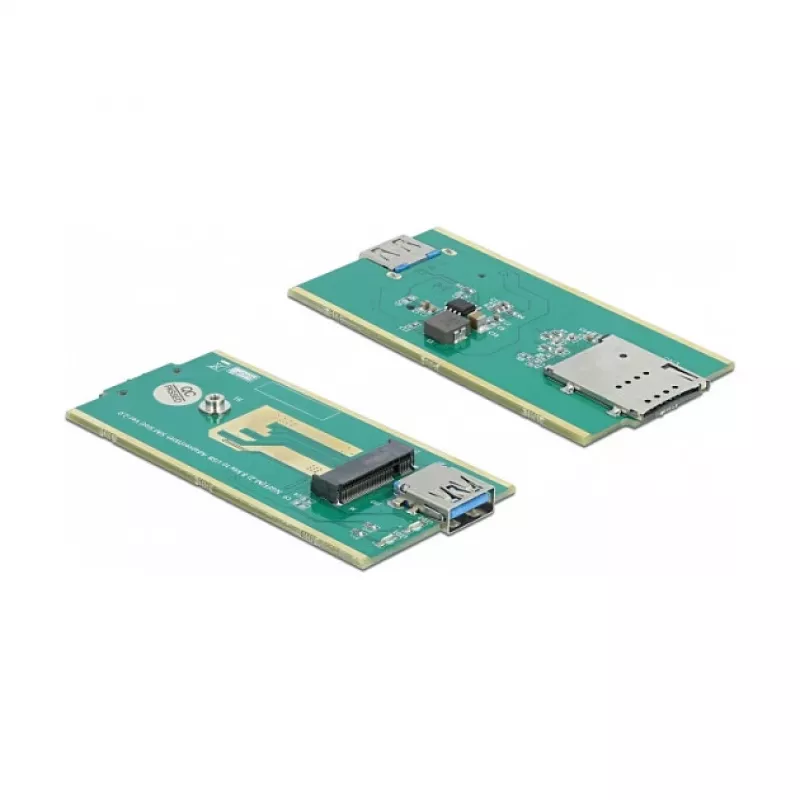

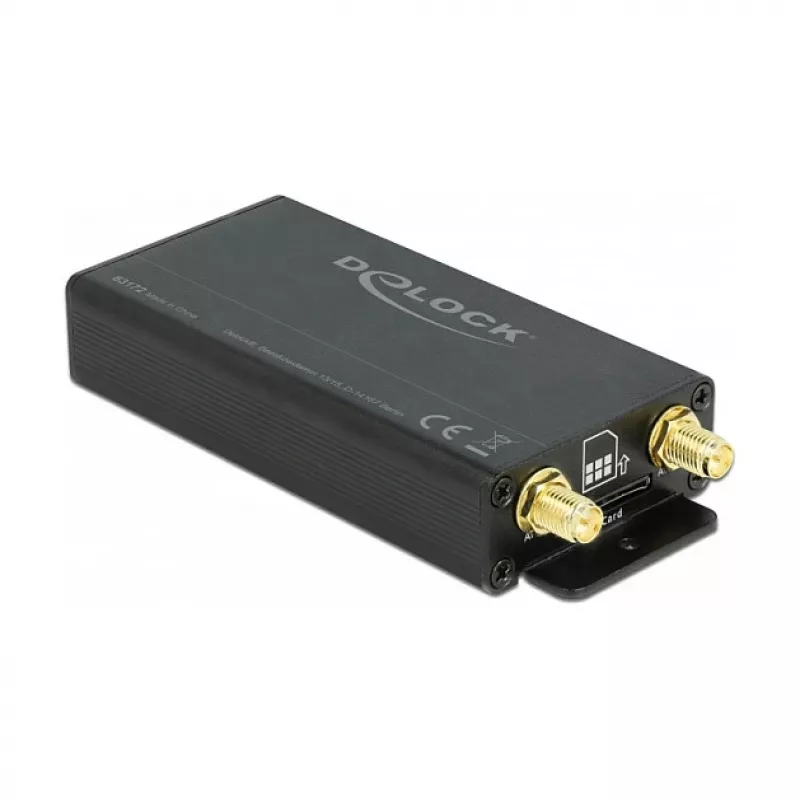

DeLOCK 63172 yra M.2 į USB 3.2 Gen 1 keitiklis, leidžiantis įdiegti M.2 modulius, kurių formos koeficientas yra 2242 arba 3042. Jis prie pagrindinės sistemos jungiamas per USB Type-A sąsają ir yra įdėtas į tvirtą metalinį korpusą, kuris apsaugo įdėtą modulį naudojant nešiojamai. Dvi SMA antenų jungtys ir pridedamos antenos leidžia prisijungti prie išorinių radijo signalų arba atskirų 2,4 GHz ir 5 GHz antenų, kai naudojamas Wi‑Fi modulis.

Privalumai

Metalinis korpusas užtikrina mechaninę M.2 kortelės apsaugą, o USB 3.2 Gen 1 sąsaja – greitą ir patikimą duomenų perdavimą. Integruotos SMA antenų jungtys ir pridedamos antenos suteikia lankstų priėmimą korinio ryšio ar Wi‑Fi moduliams. Kompaktiški matmenys daro keitiklį tinkamą įrengimui ribotoje erdvėje.

Tinka

• M.2 LTE, GSM, GPRS ar 3G modulių (2242 / 3042) įdiegimui
• Naudojimui su M.2 Wi‑Fi moduliais, kuriems reikia išorinių antenų (2,4 GHz ir 5 GHz)
• M.2 modulių prijungimui prie sistemų su USB Type‑A prievadu

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis: 63172
• Sąsaja: USB 3.2 Gen 1 (USB Type‑A pagrindinis)
• Palaikomi M.2 dydžiai: 2242, 3042
• Korpusas: metalinis
• Antenų jungtys: 2 × SMA (antenos pridedamos)
• Matmenys: 107 mm × 45 mm × 18 mm
• EAN: 4043619631728

Kaip naudoti

Įdėkite suderinamą M.2 modulį (2242 arba 3042) į M.2 lizdą ir pritvirtinkite pagal modulio tipą. Prijunkite keitiklį prie pagrindinio kompiuterio USB Type‑A kabeliu. Prie antenų jungčių prijunkite pridedamas SMA antenas arba, jei reikia, pakeiskite jas kitomis suderinamomis antenomis. Sistema turėtų atpažinti modulį per USB sąsają, o visas būtinas tvarkykles reikia įdiegti pagal modulio gamintojo instrukcijas.

Rekomendacijos

Jei moduliui reikia tvarkyklių, prieš prijungdami įrenginį įdiekite gamintojo tvarkykles. Naudojant nešiojamai ar lauke, užtikrinkite, kad antenų jungtys būtų saugios, ir venkite stiprių mechaninių smūgių metaliniam korpusui. Geriausiam priėmimui naudokite antenas, pritaikytas modulio dažnių juostoms.
