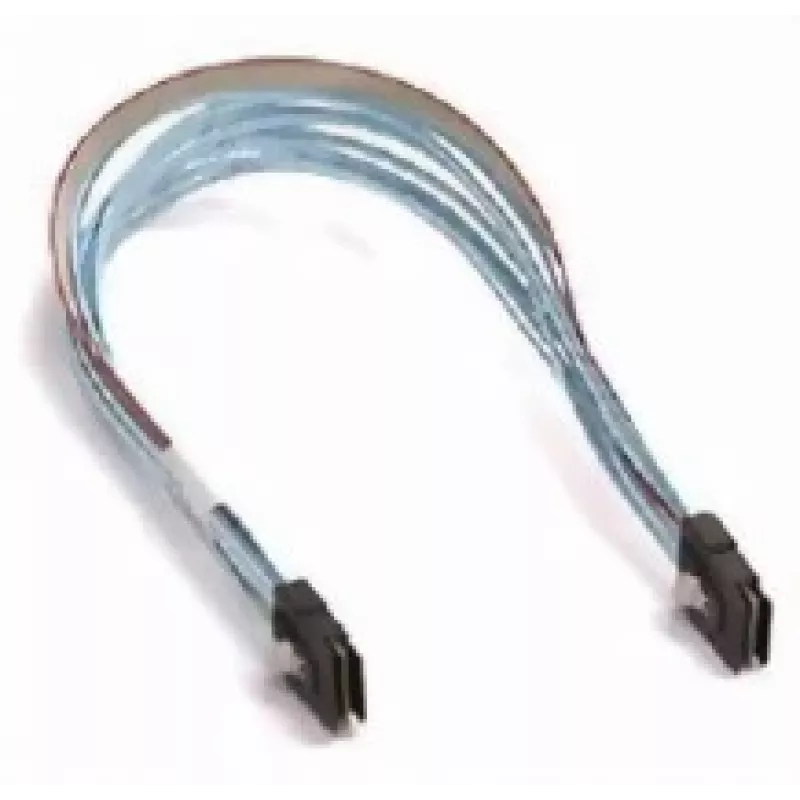

SAS kabelis Supermicro CBL-0421L 0,54 m SFF-8087 į SFF-8087

Supermicro CBL-0421L yra nuosekliai prijungtas SCSI (SAS) vidinis kabelis su SFF-8087 jungtimis abiejuose galuose ir 0,54 m (apie 1,8 pėdos) ilgiu. Sukurtas naudoti stovo serveriuose, saugojimo masyvuose ir serverių korpusuose, šis trumpas kelių juostų SAS ryšys leidžia tiesiogiai sujungti SAS galines plokštes, RAID valdiklius ir pagrindinius adapterius. Kabelis palaiko kelių juostų SAS linijas per 36 kontaktų SFF-8087 mini kelių juostų jungtis ir yra skirtas kompaktiškam vidiniam diegimui, kai reikalingas patikimas, vietą taupantis SAS ryšys.

Privalumai

Kabelis suteikia kompaktišką, standartizuotą SFF-8087 sąsają kelių juostų SAS jungtims, sumažindamas signalo praradimą trumpu vidiniu maršrutu ir išlaikydamas suderinamumą su serverių ir saugojimo komponentais, priimančiais 36 kontaktų mini kelių juostų jungtis. Jo trumpas ilgis supaprastina kabelių tvarkymą tankiuose korpusuose ir sumažina perteklinius kabelius, galinčius trukdyti oro srautui. Sukurtas atitikti tipinius serverių sujungimo reikalavimus, kabelis padeda išlaikyti duomenų kelio vientisumą tarp valdiklių ir galinių plokščių.

Tinka

• SAS RAID valdiklių prijungimui prie vidinių SAS galinių plokščių stovo serveriuose
• Pagrindinių adapterių sujungimui su saugojimo diskų korpusais ir JBOD moduliais
• Trumpiems vidiniams sujungimams ašmenų arba stovo montavimo serverių korpusuose
• Susidėvėjusių vidinių SAS jungčių atnaujinimui ar keitimui saugojimo masyvuose

Pagrindinės specifikacijos

• Jungties tipas: SFF-8087 (36 kontaktų mini kelių juostų) abiejuose galuose
• Ilgis: 0,54 m (apie 1,8 pėdos)
• Kabelio naudojimas: vidinis SAS kelių juostų duomenų perdavimas
• Suderinamumas: sukurtas serverių ir saugojimo įrangai, kuri priima SFF-8087 vidines SAS sąsajas
• Taikymo aplinka: stovo serveriai, saugojimo masyvai, diskų korpusai ir JBOD sistemos

Kaip naudoti

Prieš diegdami išjunkite serverio ar saugojimo sistemos maitinimą ir laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių. Nutieskite Supermicro CBL-0421L korpuso viduje, kad netrukdytų ventiliatoriams ar oro srauto keliams. Sulygiuokite kiekvieną SFF-8087 jungtį su atitinkamu 36 kontaktų vidiniu SAS prievadu valdiklyje arba galinėje plokštėje ir švelniai spauskite, kol jungtis užsifiksuos. Patikrinkite, ar tvirtai įstatyta, ir įsitikinkite, kad kabelis nesusisukęs ar neperlenktas. Po diegimo įjunkite sistemą ir patvirtinkite įrenginio aptikimą valdiklio ar saugojimo valdymo sąsajoje.

Rekomendacijos

Naudokite šį trumpą SFF-8087 kabelį vidiniams sujungimams, kai reikalingas minimalus kabelio ilgis signalo vientisumui ir tvarkingam kabelių išvedžiojimui palaikyti. Venkite aštrių lenkimų ir per didelės įtampos; tvarkydami laikykitės ESD atsargumo priemonių. Sistemoms, kurioms reikia išorinių jungčių ar kitokių jungčių tipų, pasirinkite tinkamą kabelį arba adapterį, atitinkantį sistemos sąsają.
