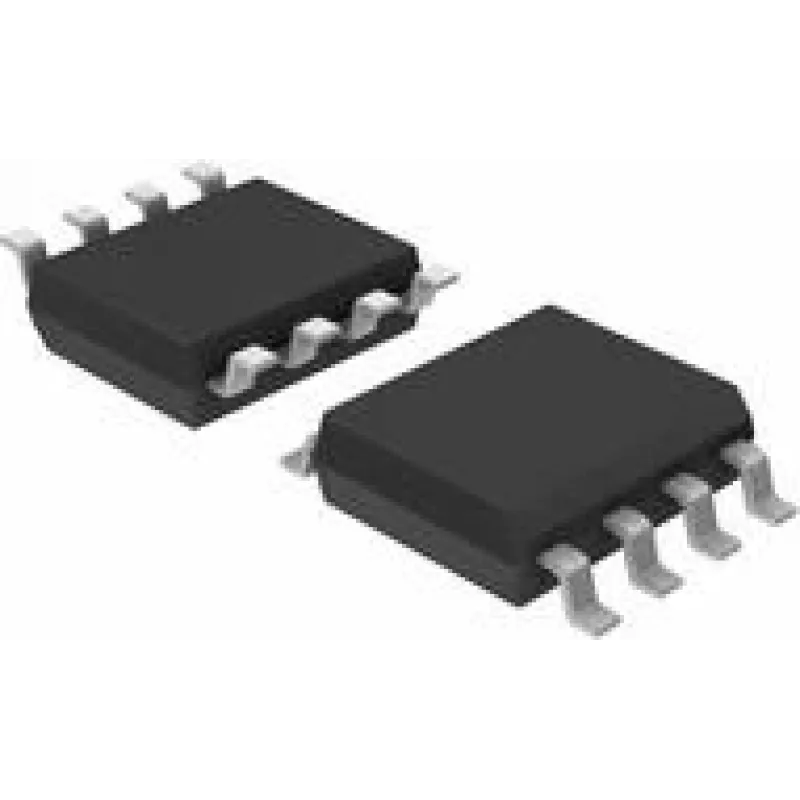

RS-485 siųstuvas-imtuvas Texas Instruments SN65HVD1781DR SOIC-8, 1/1 tvarkyklė/imtuvas

Texas Instruments SN65HVD1781DR yra RS-485 diferencinis siųstuvas-imtuvas SOIC-8 korpuse, integruojantis vieną tvarkyklę ir vieną imtuvą. Jis sukurtas pusiau arba pilnai dvipusio nuosekliosios magistralės ryšiui ir užtikrina patikimą diferencinį signalų perdavimą, tinkamą pramoninėms ir įterptinėms duomenų linijoms. Komponentas palaiko kelių taškų topologijas ir tolimojo nuotolio duomenų perdavimą, atsparų bendrojo režimo triukšmui, būdingam valdymo ir automatikos sistemoms.

Privalumai

Siųstuvas-imtuvas siūlo kompaktišką SOIC-8 montavimo plotą plokštės lygmens integravimui, sujungiant tvarkyklės ir imtuvo funkcijas viename įrenginyje, taip sumažinant komponentų skaičių. Jo diferencinis signalų perdavimas pagerina atsparumą triukšmams ir leidžia patikimai bendrauti ilgesniais kabeliais. Įrenginys suderinamas su standartiniais RS-485 tinklais ir sukurtas atitikti pramoninio nuosekliojo ryšio reikalavimus, su prognozuojamomis imtuvo slenkstinėmis vertėmis ir tvarkyklės išėjimo lygiais, užtikrinančiais suderinamumą.

Tinka

• Pramoniniams valdymo tinklams ir programuojamų loginių valdiklių (PLC) ryšiams
• Įterptinėms sistemoms, reikalaujančioms patikimo nuosekliojo ryšio
• Kelių taškų magistralinėms topologijoms ir jutiklių tinklams
• Duomenų perdavimui dideliais atstumais vytos poros kabeliais

Pagrindinės specifikacijos

• Korpusas: SOIC-8 paviršinio montavimo
• Kanalų konfigūracija: viena tvarkyklė ir vienas imtuvas (1/1)
• Sąsajos standartas: RS-485 diferencinis signalų perdavimas
• Veikimo režimas: palaiko pusiau dvipuses ir pilnai dvipuses sistemas (priklausomai nuo magistralės laidų ir krypties valdymo)
• Signalo tipas: diferencinės duomenų linijos, pagerinančios bendrojo režimo triukšmo slopinimą
• Tipinė taikymo aplinka: pramoninės ir įterptinės duomenų linijos

Kaip naudoti

Įdėkite SOIC-8 siųstuvą-imtuvą ant plokštės pagal gamintojo rekomenduojamą montavimo plotą ir orientaciją. Sujunkite diferencines A ir B linijas su magistralės kabeliais (vyta pora) ir įdiekite tinkamus galinius rezistorius linijos galuose, kad sumažintumėte atspindžius. Tiekite stabilų maitinimo įtampą įrenginio nurodytame diapazone ir nutieskite žemės bei maitinimo takelius taip, kad sumažintumėte triukšmą. Pusiau dvipusiam veikimui įgyvendinkite krypties valdymą naudodami įrenginio įjungimo/tvarkyklės valdymo kontaktus; pilnai dvipusiam veikimui atitinkamai sujunkite atskiras tvarkyklės ir imtuvo poras. Laikykitės rekomenduojamų išdėstymo praktikų dėl atsiejimo kondensatorių arti maitinimo kontaktų.
