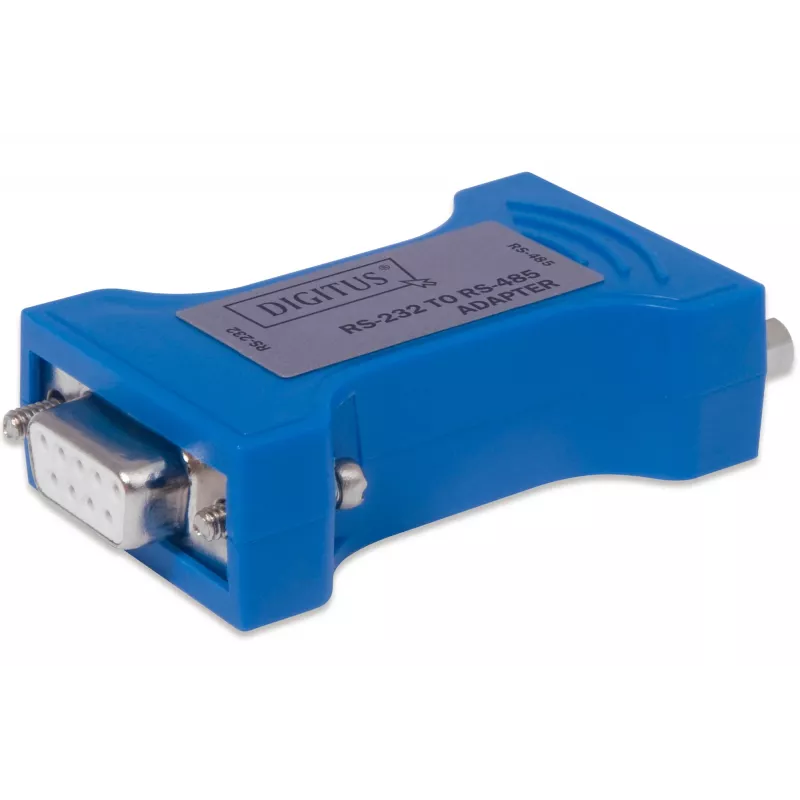

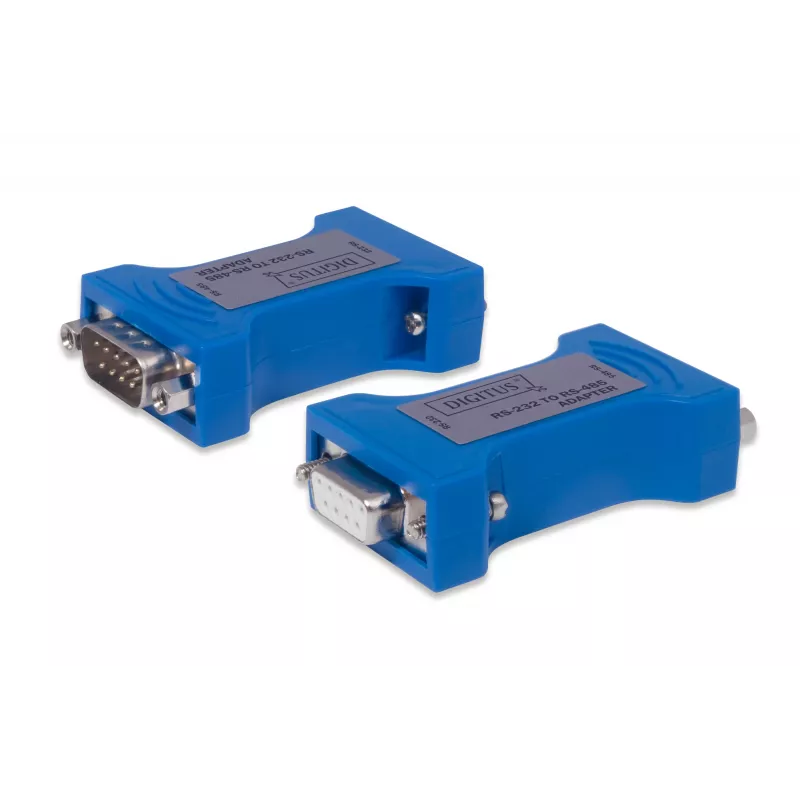

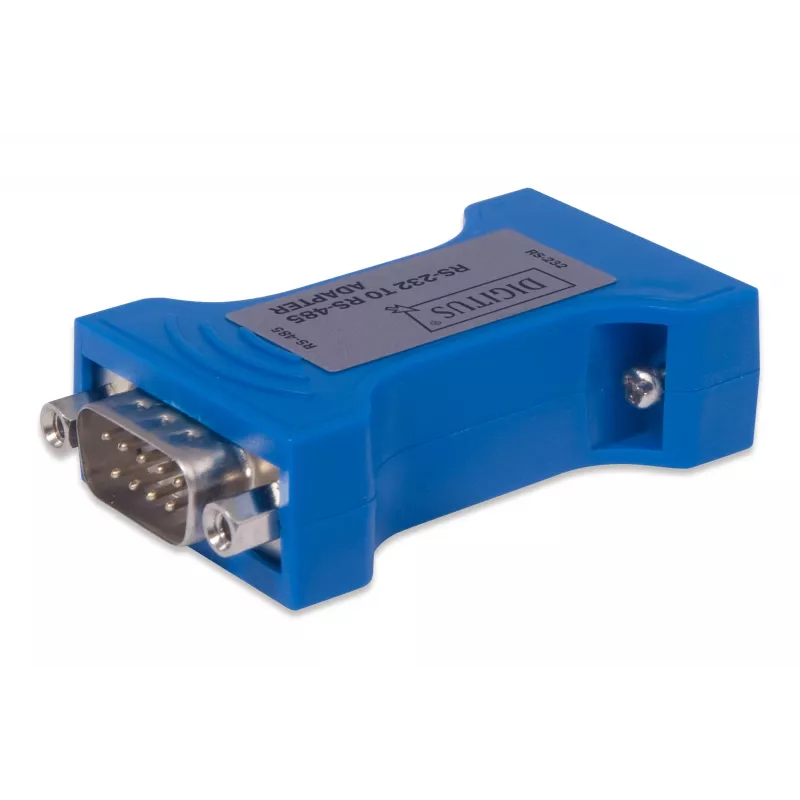

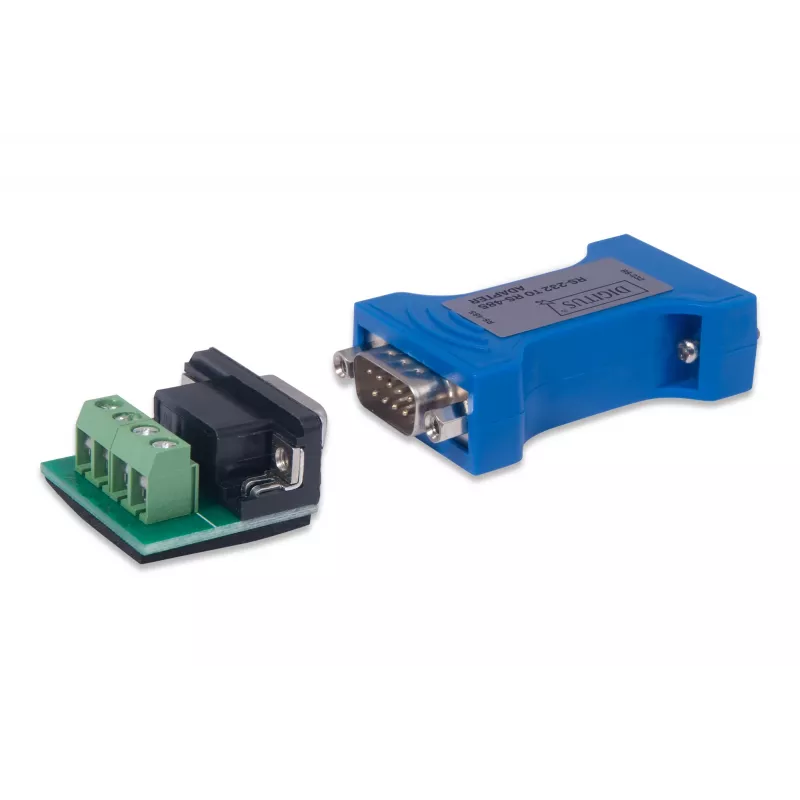

RS-232 į RS-485 adapteris Digitus DA-70161

RS-232 į RS-485 adapteris Digitus DA-70161 konvertuoja RS-232 signalus į RS-485 ir užtikrina ryšį tarp kompiuterių bei nuosekliųjų įrenginių, palaikančių RS-485 sąsają. Kompaktiškas adapteris palaiko duomenų perdavimo spartą nuo 300 iki 115 200 bps, praplečia iki 5 m siekiančią RS-232 atkarpą iki 1 200 m RS-485 ruožo, atitinka EIA ir TIA standartus ir nereikalauja išorinio maitinimo šaltinio. Patentuotas RS-232 lustų rinkinys pašalina RS-232 sąsajos inicijavimo poreikį, o integruotas siųstuvas-imtuvas užtikrina automatinį, be delsos krypties nustatymą, nenaudojant rankos paspaudimo signalų (RTS, DTR), užtikrindamas suderinamumą su RS-232 pusiau dvipusėmis programomis be programinės ar aparatinės įrangos pakeitimų.

Privalumai

Digitus DA-70161 užtikrina „plug-and-play“ keitimą tarp RS-232 ir RS-485, palaiko platų perdavimo spartų diapazoną (300–115 200 bps) ir praplečia ryšio atstumą iki 1 200 m RS-485 pusėje, išlaikant iki 5 m RS-232 pusėje. Jis veikia be išorinio maitinimo šaltinio ir naudoja integruotą siųstuvą-imtuvą su automatiniu duomenų krypties aptikimu, pašalinant papildomų rankos paspaudimo signalų ar programinės įrangos modifikacijų poreikį. Adapteris atitinka EIA/TIA standartus ir yra patvariame mėlyname korpuse, tinkamame pramoninėms aplinkoms.

Tinka

• Kompiuterių prijungimui prie RS-485 nuosekliųjų įrenginių
• Pramoninio valdymo ir automatikos sistemoms
• Kortelių skaitytuvams ir prieigos kontrolės sistemoms
• Skaitmeninio mokėjimo ir bilietų rinkimo sistemoms (mokesčiams, autobusams, automobilių stovėjimo aikštelėms)
• Inžinerinėms ir prietaisų taikymo sritims

Pagrindinės specifikacijos

• Jungtys: RS-232 į RS-485
• Perdavimo sparta: nuo 300 iki 115 200 bps
• Nuotolis: iki 5 m (RS-232 pusėje), iki 1 200 m (RS-485 pusėje)
• Standartai: atitinka EIA ir TIA
• Maitinimas: nereikalauja išorinio maitinimo šaltinio
• Gaminio spalva: Mėlyna
• Gamintojas: DIGITUS, MPN DA-70161, EAN 4016032358480

Kaip naudoti

Prijunkite Digitus DA-70161 RS-232 galą prie kompiuterio ar valdiklio RS-232 prievado, o RS-485 pusę sujunkite su tiksliniu įrenginiu ar magistrale pagal įrenginio RS-485 laidų schemą. Nereikia išorinio maitinimo ar specialaus inicijavimo; adapteris automatiškai aptinka duomenų kryptį ir atitinkamai perjungia siųstuvą-imtuvą. Patvirtinkite perdavimo spartą ir ryšio parametrus (lyginumo bitą, duomenų bitus, stabdymo bitus) savo pagrindinėje programinėje įrangoje, kad jie atitiktų prijungtą RS-485 įrenginį.

Rekomendacijos

Patikimam tolimojo ryšio užtikrinimui naudokite vytos poros ekranuotą kabelį RS-485 segmentui, laikykitės nurodytos maksimalios 1 200 m kabelio atkarpos ir užtikrinkite tinkamą RS-485 magistralės terminavimą bei poslinkį, kaip reikalauja jūsų įrenginys. Patikrinkite, ar abiejuose galuose sutampa nuoseklieji nustatymai, kad išvengtumėte ryšio klaidų.
