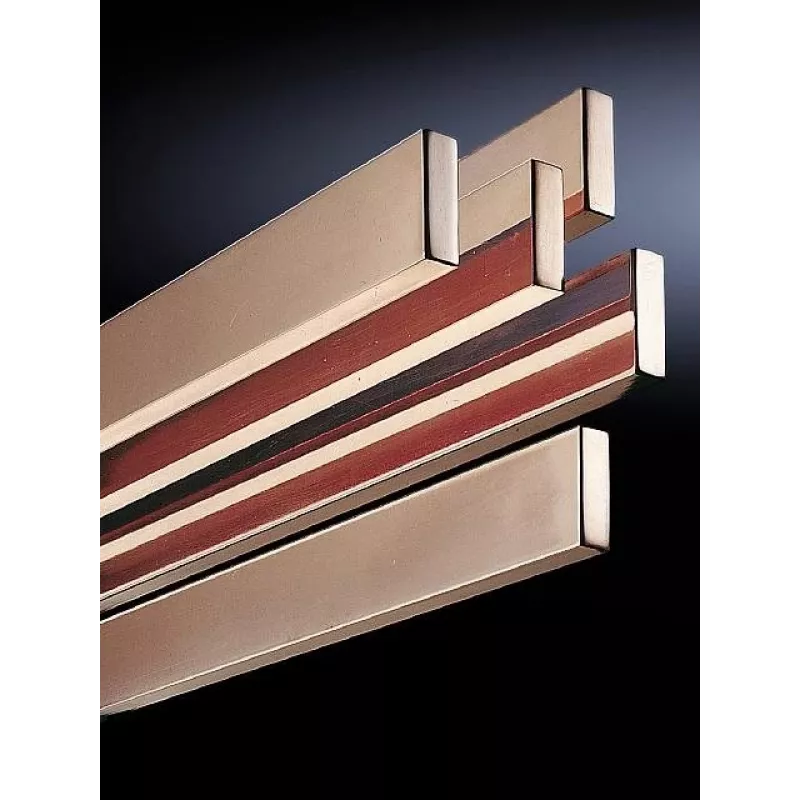

Rittal SV šyninis laidininkas 3585.005 – Neperforuotas varis, 2400 mm, 3 vnt.

Pramoniniame energijos paskirstyme patikimas ir efektyvus srovės perdavimas yra būtinas. Rittal SV šyninis laidininkas 3585.005 užtikrina būtent tai: trijų neperforuotų varinių šynų rinkinys, kiekviena 2400 mm ilgio, suprojektuotas didelės srovės taikymams skirstomuosiuose įrenginiuose ir korpusų sistemose. Pagamintos iš elektrolitinio vario (E-Cu), šios šynos pasižymi puikiu laidumu ir atsparumu korozijai, užtikrindamos stabilų veikimą ilgus eksploatavimo metus.

Kam skirta

Šis produktas skirtas elektros inžinieriams, skydų montuotojams ir techninės priežiūros specialistams, kurie projektuoja ar atnaujina energijos paskirstymo sistemas. Jis ypač tinka tiems, kurie dirba su Rittal SV šynų sistemomis, kur suderinamumas ir tikslus pritaikymas yra labai svarbūs. Nesvarbu, ar statote naują skirstomąjį įrenginį, ar pertvarkote esamą korpusą, šios šynos suteikia lankstumo ir tvirtumo, reikalingo sudėtingoms pramoninėms aplinkoms.

Pagrindinės savybės

• Neperforuotas dizainas leidžia gręžti ar štampuoti pagal konkrečias jungčių schemas.
• Elektrolitinio vario (E-Cu) medžiaga užtikrina aukštą elektros laidumą (apie 58 MS/m) ir puikias šilumines savybes.
• 30 mm × 10 mm skerspjūvis užtikrina didelę srovės perdavimo galimybę didelės galios grandinėms.
• 2400 mm ilgis vienai šynai leidžia paskirstyti dideliu mastu arba pjauti reikiamais dydžiais.
• Tiekiama po 3 vienetus, patogu daugiafazėms ar lygiagrečioms šynų sistemoms.
• Nuogas vario paviršius leidžia tiesioginį kontaktą su jungtimis ir laikikliais, o prireikus gali būti alavuojamas, kad būtų padidinta apsauga nuo korozijos.
• Atitinka RoHS reikalavimus, atitinka aplinkosaugos standartus dėl ribojamų medžiagų.

Specifikacijos

• Produkto tipas: Šyninis laidininkas
• Medžiaga: Elektrolitinis varis (E-Cu)
• Šyno konstrukcija: Neperforuota
• Skerspjūvio plotis: 30 mm
• Skerspjūvio storis: 10 mm
• Ilgis: 2400 mm
• Kiekis pakuotėje: 3 vnt.
• Taikymo sritis: Energijos paskirstymas, skirstomieji įrenginiai, pramoniniai korpusai
• Sistemos suderinamumas: Rittal SV šynų sistemos
• Paviršiaus apdaila: Nuogas varis
• Atsparumas korozijai: geras (būdingas variui)
• Standartų atitiktis: RoHS
• Medžiagos tankis: apie 8,96 g/cm³

Patarimai

Montuodami šias šynas įsitikinkite, kad visi kontaktiniai paviršiai yra švarūs ir be oksidacijos. Naudokite tinkamus sukimo momento nustatymus jungiamiesiems varžtams, kad išvengtumėte perkaitimo. Lauko ar atšiauriose aplinkose apsvarstykite apsauginės dangos ar alavimo naudojimą, kad išvengtumėte korozijos. Visada patikrinkite, ar šynų laikikliai ir izoliatoriai yra pritaikyti numatomoms trumpojo jungimo jėgoms ir šiluminėms apkrovoms. Tinkamas atstumas tarp fazių yra būtinas, kad būtų išlaikytas dielektrinis stiprumas ir išvengta lanko.
