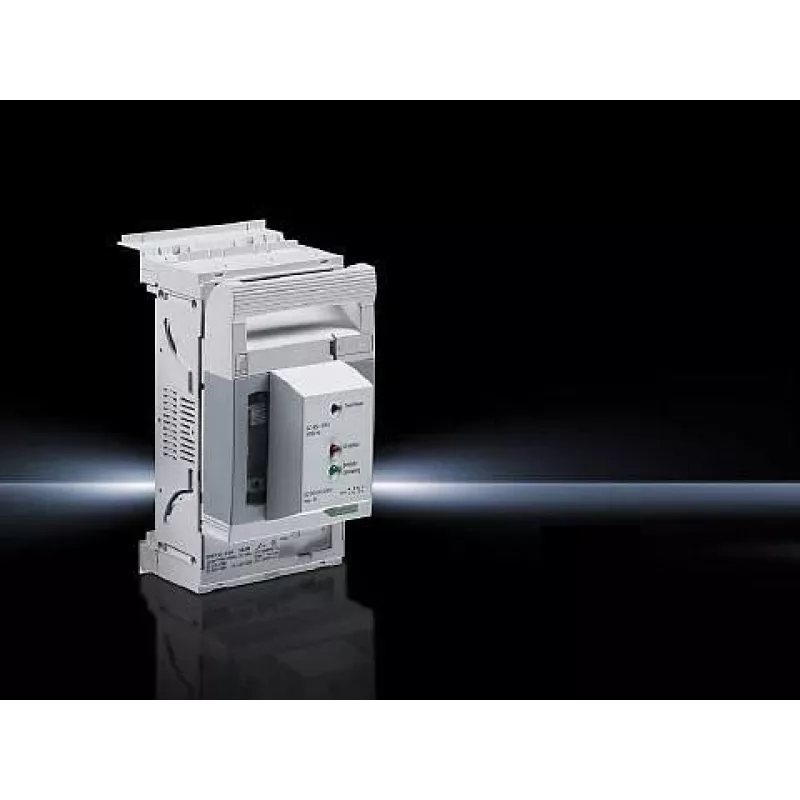

Rittal SV NH saugiklių-išjungiklio skyriklis 690V AC 630A 3-polis RiLine60 9343.130

Rittal SV NH saugiklių-išjungiklio skyriklis yra tvirtas 3-polis perjungimo įtaisas, sukurtas saugiam apkrovos nutraukimui ir saugiklių apsaugai žemos įtampos elektros paskirstymo sistemose iki 690 V AC. Jo 630 A vardinė srovė ir suderinamumas su NH00–NH3 saugiklių įdėklais daro jį universalų sprendimą reiklioms pramoninėms reikmėms. Sukurtas tiesioginiam montavimui ant 60 mm RiLine60 šynų sistemos, jis užtikrina greitą įrengimą ir puikų elektros kontaktą.

Privalumai

SV serija pasižymi didele 50 kA smailės trumpojo jungimo įjungimo galia, užtikrinančia patikimą veikimą net gedimų atvejais. Stiklo pluoštu sustiprintas poliamido korpusas užtikrina didelį mechaninį stiprumą ir puikias izoliacines savybes. Su IP20 apsaugos laipsniu gnybtuose jis yra saugus naudoti uždaruose skirstomuosiuose įrenginiuose. Prietaisas palaiko pagrindinių laidininkų skerspjūvius nuo 2,5 iki 300 mm², leidžiančius lanksčiai prijungti laidus. Jo maži galios nuostoliai – 15 W esant vardinei srovei – prisideda prie energijos vartojimo efektyvumo. Šviesiai pilka RAL 7035 spalva puikiai dera prie standartinių elektros spintų.

Tinka

• Pramoniniams elektros paskirstymo skydams ir variklių valdymo centrams
• RiLine60 šynų sistemoms valdymo spintose
• Transformatorių, kabelių ir variklių apsaugai iki 630 A
• Programoms, kuriose reikalingi NH saugiklių įdėklai nuo 00 iki 3 dydžio
• Žemos įtampos skirstomųjų įrenginių komplektams pagal IEC 61439

Pagrindinės specifikacijos

• Vardinė darbinė įtampa: 690 V AC
• Vardinė srovė: maks. 630 A
• Polių skaičius: 3
• Suderinami saugiklių dydžiai: NH00, NH1, NH2, NH3
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Vardinė trumpojo jungimo atsparumo srovė: 20 kA (1 s)
• Vardinė trumpojo jungimo įjungimo galia: 50 kA smailė
• Montavimas: 60 mm šynų sistema (RiLine60)
• Prijungimo skerspjūvis: 2,5–300 mm²
• Apsaugos kategorija: IP20 (gnybtai)
• Standartai: IEC 60947-3, VDE 0660 107 dalis
• Medžiaga: stiklo pluoštu sustiprintas poliamidas (PA 6.6)
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Spalva: RAL 7035 (šviesiai pilka)

Rekomendacijos

Siekiant optimalaus veikimo, įrenkite SV saugiklių-išjungiklio skyriklį gerai vėdinamame korpuse ir užtikrinkite tinkamą gnybtų varžtų priveržimo momentą. Naudokite tik NH saugiklių įdėklus, atitinkančius pasirinktą dydį ir vardinę srovę. Rekomenduojama reguliariai tikrinti kontaktus ir saugiklių būklę, kad būtų išlaikytas saugumas ir patikimumas.
