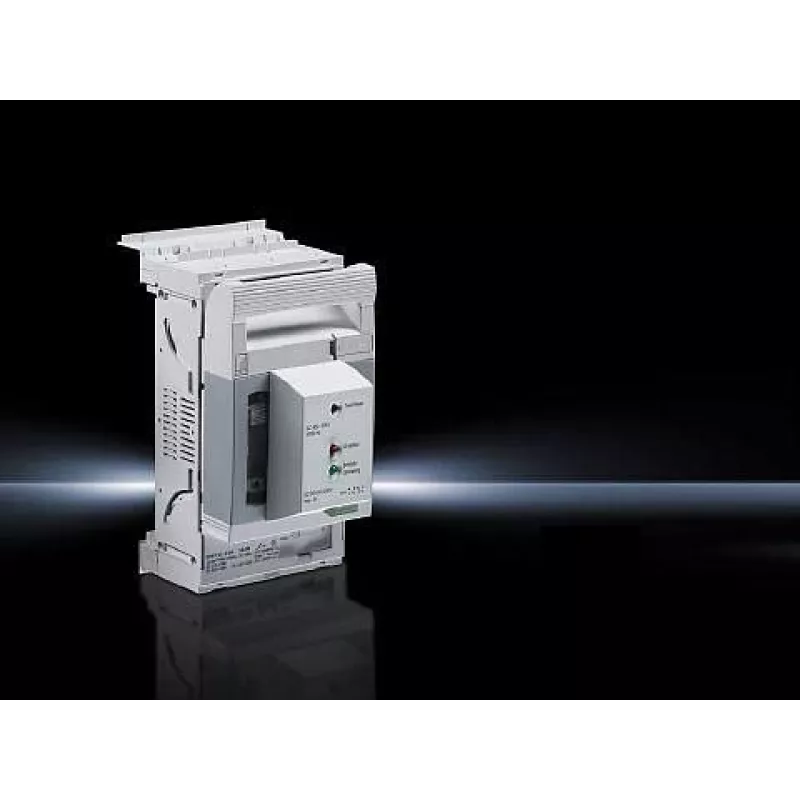

Rittal SV 9343.020 NH00 saugiklių skyriklis 160 A 3 polių 690 V AC

Saugiklių skyriklis NH00 tipo saugikliams, skirtas 160 A esant 690 V AC, užtikrinantis saugų apkrovos nutraukimą ir izoliavimą kompaktiškoje 3 polių konstrukcijoje. Tvirtas korpusas su varžtiniais gnybtais ir montavimu ant pagrindo tinka pramoniniam energijos paskirstymui, o IP20 priekinis dangtelis apsaugo nuo atsitiktinio prisilietimo.

Privalumai

Rittal SV 9343.020 pasižymi didele pertraukimo galia ir patikimu veikimu. Poliamido korpusas RAL 7035 pilkos spalvos yra atsparus smūgiams ir užtikrina izoliaciją iki 1000 V. Skyriklis priima lanksčius laidininkus iki 70 mm² ir standžius iki 95 mm², užtikrindamas universalų prijungimą. 8 kV impulsinė atsparumo vertė ir 50 kA trumpojo jungimo pertraukimo galia (su atitinkamais saugikliais) leidžia jį naudoti reikliuose tinkluose.

Tinka

• Pramoniniams valdymo skydams ir variklių valdymo centrams
• Energijos paskirstymo skydams, kuriems reikalinga NH00 saugiklių apsauga
• Šynų sistemoms su 60 mm tarpu
• Programoms, kuriose reikalinga matoma izoliacija ir saugus saugiklių keitimas

Pagrindinės specifikacijos

• Saugiklio dydis: NH00
• Polių skaičius: 3
• Nominali darbinė srovė: 160 A
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Nominali trumpojo jungimo pertraukimo galia: 50 kA (su saugikliais)
• Prijungimas: varžtiniai gnybtai
• Laidininko skerspjūvis: 2,5–70 mm² (lankstus), 2,5–95 mm² (standus)
• Apsaugos laipsnis: IP20 (priekinė pusė su dangteliu)
• Darbinė temperatūra: nuo -20 °C iki +55 °C
• Medžiaga: poliamidas, spalva pilka RAL 7035

Rekomendacijos

Norint pasiekti optimalų veikimą, naudokite su NH00 tipo saugikliais, skirtiems iki 160 A, ir užtikrinkite tinkamą varžtinių jungčių priveržimo momentą. Montuokite ant lygaus paviršiaus arba 60 mm šynų sistemos ir visada naudokite priekinį dangtelį, kad būtų išlaikytas IP20 apsaugos laipsnis. Patikrinkite trumpojo jungimo koordinavimą su aukštutine apsauga.
