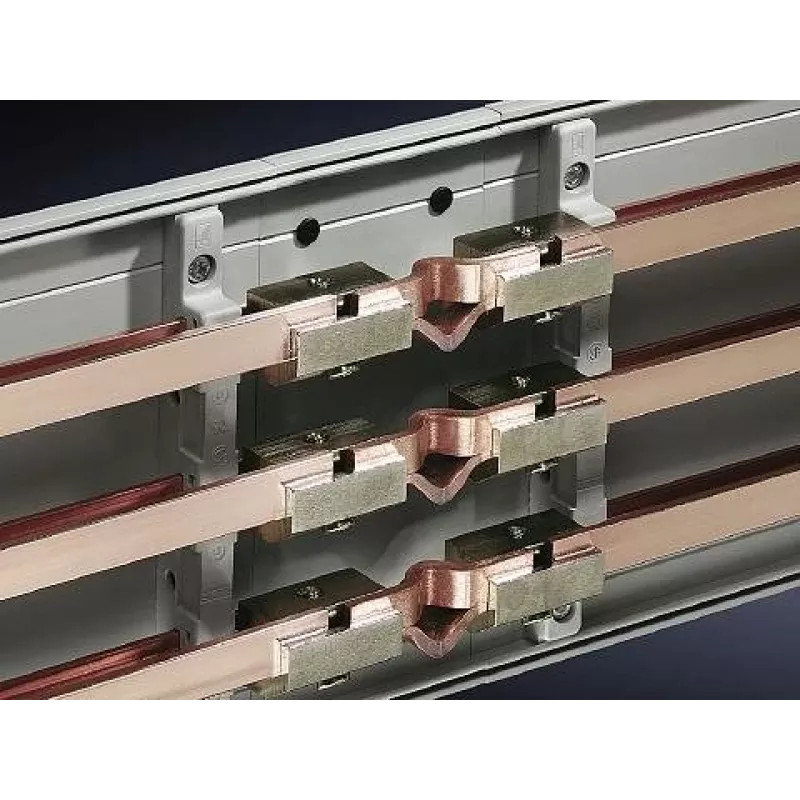

Rittal PLS Dehnverbinder SV 9320.060 vario plėtimosi jungtis, skirta PLS 800 šynų sistemai

Rittal PLS Dehnverbinder SV 9320.060 vario plėtimosi jungtis, skirta PLS 800 šynų sistemai, yra tiksliai sukonstruota metalinė grandis, skirta šiluminiam plėtimuisi kompensuoti ir patikimam elektriniam vientisumui PLS 800 šynų sistemose palaikyti. Sukurta naudoti skirstomuosiuose įrenginiuose, paskirstymo spintose ir pramoninėse skydų konstrukcijose, ši vario plėtimosi jungtis užtikrina stabilų mechaninį ir laidųjį ryšį tarp šynų segmentų, leisdama kontroliuojamą judėjimą kintant temperatūrai.

Privalumai

Varinė konstrukcija užtikrina gerą elektrinį laidumą ir atsparumą korozijai ilgalaikiam veikimui. Plėtimosi jungties konstrukcija kompensuoja šiluminį plėtimąsi ir mechaninius įtempius, sumažindama mechaninę apkrovą šynų jungtyse ir padėdama išlaikyti išlygiavimą. Jos forma tinka kompaktiškam spintų išdėstymui ir leidžia lengvai integruoti su PLS 800 šynų komponentais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite plėtimosi jungtį tarp PLS 800 šynų segmentų numatytoje jungties vietoje, laikydamiesi standartinių elektrinio montavimo procedūrų. Užtikrinkite teisingą išlygiavimą ir patikimą mechaninį tvirtinimą abiejuose šynų galuose, paisydami rekomenduojamų priveržimo momentų ir izoliacinių tarpų, nurodytų PLS 800 sistemai. Po montavimo patikrinkite elektrinį vientisumą ir mechaninio judėjimo leistinumą, atlikite įprastines patikras kaip skydo priežiūros dalį.

Rekomendacijos

Šią vario plėtimosi jungtį naudokite tik su suderinamais PLS 800 šynų komponentais ir laikydamiesi aplinkos bei srovės pralaidumo ribų, nustatytų visai instaliacijai. Vykdykite atitinkamus elektros saugos standartus ir PLS sistemos montavimo gaires, kad užtikrintumėte tinkamą mechaninį fiksavimą, priveržimo momentus ir pakankamus valkšnumo bei tarpo atstumus.
