Rittal ISV serijos įrenginių modulis SV 9666.280, 500 x 150 mm, lakštinis plienas, šviesiai pilkas (RAL 7035)

Standartinių serijinių įrenginių organizavimas ir montavimas skirstomuosiuose skyduose gali užimti daug laiko ir būti klaidų šaltinis. Rittal ISV serijos įrenginių modulis SV 9666.280 tai sprendžia siūlydamas iš anksto surinktą modulinį bloką, kuris įsistato į Rittal ISV korpusus ir akimirksniu sukuria tvarkingą erdvę automatiniams jungikliams, apsauginiams relėms ir kontaktoriams.

Kam skirtas

Skydų surinkėjams, elektros rangovams ir techninės priežiūros specialistams, kuriems reikia greitai ir patikimai sumontuoti DIN bėgelio įrenginius Rittal ISV skirstomuosiuose skyduose ir korpusuose.

Pagrindinės savybės

• Integruotas DIN bėgelis (viršutinis bėgelis) standartiniams serijiniams įrenginiams
• 28 modulių (TE) montavimo vietos
• 3 aukščio vienetai (HU), suderinami su ISV korpusais
• Pagamintas iš milteliniu būdu dažyto lakštinio plieno, šviesiai pilkos spalvos (RAL 7035)

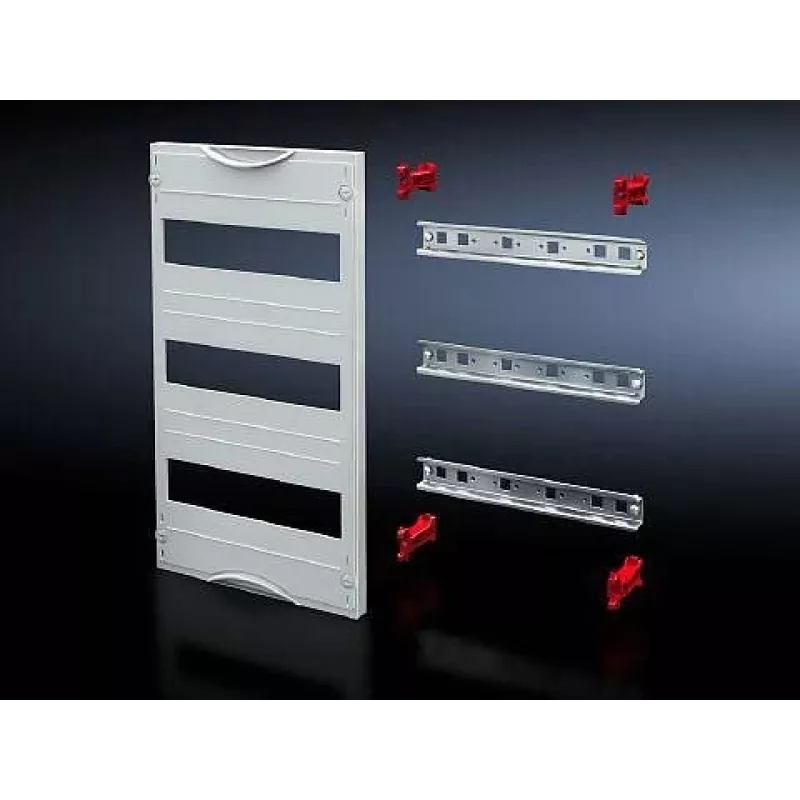

• Iš anksto surinktas modulio rėmas su dangteliu ir montavimo priedais, skirtas greitam montavimui

Specifikacijos

• Prekės ženklas: Rittal
• Modelis: SV 9666.280
• MPN: 9666.280
• EAN: 4028177676268
• Modulio tipas: serijinių įrenginių modulis
• Sistemos serija: Rittal ISV
• Medžiaga: lakštinis plienas
• Spalva: šviesiai pilka (RAL 7035)
• Plotis: 500 mm
• Aukštis: 150 mm
• Modulių skaičius: 28 TE
• Aukščio vienetų skaičius: 3 HU
• Montavimas: įsistatomasis montavimas ISV skirstomuosiuose skyduose
• Paviršiaus apdorojimas: miltelinis dažymas

Patarimai

Prieš montuodami įsitikinkite, kad ISV korpusas yra be įtampos. Modulio įsistatymo konstrukcija leidžia greitai montuoti nenaudojant įrankių, tačiau patikrinkite, ar jis tinkamai sulygiuotas su korpuso tvirtinimo taškais, kad būtų užtikrintas saugus pritvirtinimas.
