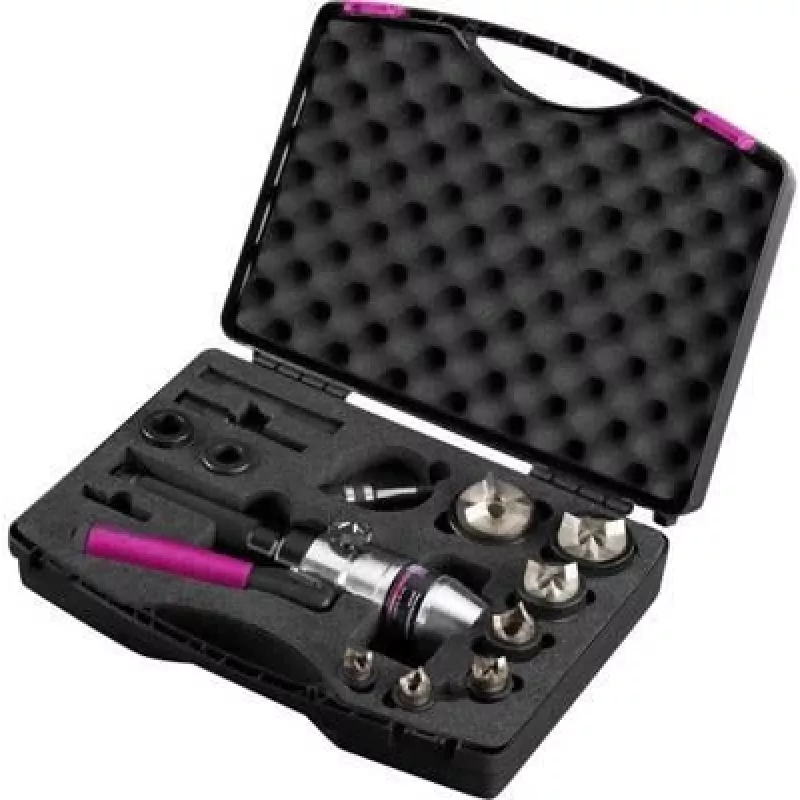

Rittal hidraulinis štampavimo galvutė 4055070

Tikslių išpjovų kūrimas valdymo spintų skydeliuose ir skardos lakštuose dažnai reikalauja sunkiosios technikos arba gresia aštriomis, deformuotomis briaunomis. Rittal hidraulinis štampavimo galvutė 4055070 išsprendžia šią problemą užtikrindama švarias, be įbrėžimų skyles pliene, nerūdijančiame pliene ir aliuminyje naudodama kompaktišką, galingą hidraulinį įrankį. Jis suprojektuotas pramoninei ir elektros spintų gamybai, kur tikslumas ir pakartojamumas yra labai svarbūs.

Kam skirta

Ši štampavimo galvutė idealiai tinka skydelių gamintojams, spintų gamintojams ir techninės priežiūros komandoms, kurioms reikia padaryti apvalias, kvadratines, stačiakampes ar specialias išpjovas skardos lakštuose iki 3 mm storio. Ji tinka profesionalams, kurie jau turi arba planuoja naudoti suderinamą išorinį hidraulinį siurblį ir Rittal sistemos traukimo varžtus.

Pagrindinės savybės

• Hidraulinis veikimas užtikrina maždaug 75 kN štampavimo jėgą, apdorojant plieną iki 3 mm, nerūdijantį plieną iki 2 mm ir aliuminį iki 3 mm.
• Suderinama su Rittal traukimo varžtais (pvz., 4055.000, 4055.010, 4055.020) ir štampavimo formomis, įskaitant apvalias, kvadratines, stačiakampes ir specialias profilius.
• Didelio stiprumo plieno lydinio konstrukcija užtikrina ilgaamžiškumą ir ilgą tarnavimo laiką pramoninėje aplinkoje.
• Gamina išpjovas be įbrėžimų ir deformacijų, sumažindama antrinį apdailos darbą.
• Kompaktiškas dizainas su mėlynu ir sidabriniu apdaila puikiai integruojasi į esamas Rittal štampavimo sistemas.

Specifikacijos

• Produkto tipas: Hidraulinė štampavimo galvutė
• Veikimo principas: Hidraulinis
• Maksimalus plieno lakšto storis: 3 mm
• Maksimalus nerūdijančio plieno storis: 2 mm
• Maksimalus aliuminio storis: 3 mm
• Reikalinga štampavimo jėga: Apie 75 kN (7,5 tonos)
• Reikalingas priedas: Išorinis hidraulinis siurblys (pvz., Rittal 4055.080, 4055.090)
• Reikalingas priedas: Traukimo varžtai (pvz., Rittal 4055.000, 4055.010, 4055.020)
• Suderinamos štampavimo formos: Apvalios, kvadratinės, stačiakampės, specialios
• Jungties sriegis (traukimo varžtas): M10 / M16 (priklausomai nuo traukimo varžto)
• Įrankio medžiaga: Didelio stiprumo plieno lydinys
• Produkto spalva: Mėlyna, sidabrinė

Patarimai

Visada naudokite tinkamą traukimo varžtą ir matricų rinkinį pagal medžiagos storį ir norimą išpjovos formą. Įsitikinkite, kad išorinis hidraulinis siurblys yra skirtas bent 75 kN, ir laikykitės Rittal rekomenduojamo techninės priežiūros grafiko, kad štampavimo galvutė išliktų optimalios būklės.
