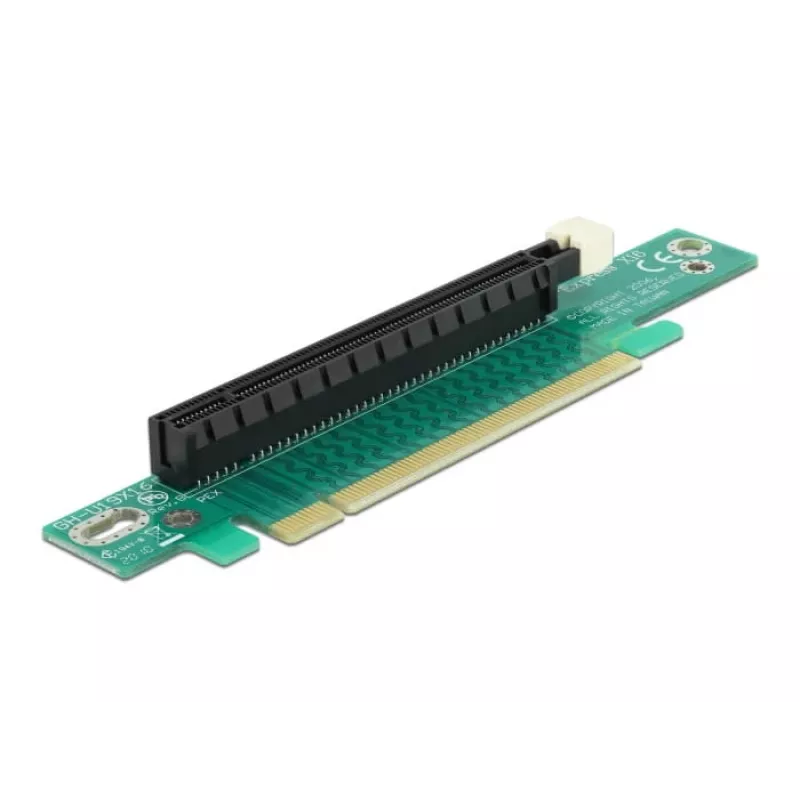

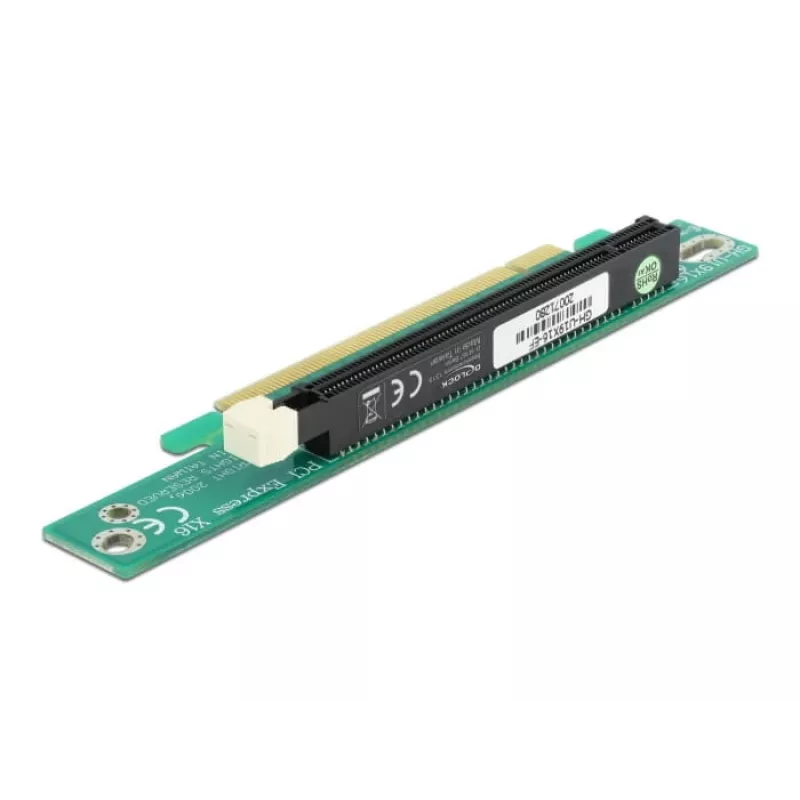

Riser PCIe x16 DeLOCK 89105

Ši prailginimo plokštė leidžia prijungti PCI Express x16 kortelę prie pagrindinės plokštės PCI Express lizdo 90° kampu, todėl galima horizontaliai montuoti kompaktiškuose 1U kompiuterių korpusuose, kur vertikalus montavimas neįmanomas dėl vietos apribojimų. Adapteris atitinka PCIe x16 standartą ir yra skirtas vidiniam naudojimui.

Privalumai

DeLOCK Riser PCIe x16 (modelis 89105) užtikrina patikimą laidinį PCIe ryšį su visų x16 formato signalų palaikymu, pritaikytą žemo profilio 1U korpusams. Kairės pusės įdėjimo konstrukcija ir mažas montavimo aukštis užtikrina suderinamumą su 19 colių 1U stovo korpusais, išsaugant signalo vientisumą prijungtoms PCIe kortelėms.

Tinka

• 1U, 19 colių stovo serveriams ir korpusams
• Sistemoms, kurioms reikia horizontalaus PCIe x16 kortelių montavimo
• Grafikos kortelių ar kitų PCIe x16 įrenginių pridėjimui vietos apribotose sistemose

Pagrindinės specifikacijos

• Sąsaja: PCI Express x16 (prieglobos ir išvesties)
• Formos faktorius: 1U (48,3 cm / 19 colių korpusams)
• Įdėjimo orientacija: kairės pusės įdėjimas
• Montavimo aukštis: 24 mm
• Bendras aukštis: 32 mm
• Naudojimo paskirtis: vidinis
• Prekės ženklas / MPN / EAN: DELOCK 89105 / 89105 / 4043619891054

Kaip naudoti

Išjunkite sistemą ir atjunkite ją nuo maitinimo tinklo. Atidarykite korpusą ir suraskite pagrindinės plokštės PCIe x16 lizdą. Sulygiuokite prailginimo plokštės prieglobos jungtį su pagrindinės plokštės PCIe x16 lizdu ir atsargiai įkiškite ją kairės pusės įdėjimo orientacija. Pritvirtinkite prailginimo plokštę ir PCIe kortelę pagal korpuso montavimo taškus ir uždarykite korpusą. Vėl prijunkite maitinimą ir paleiskite sistemą; prijungtą PCIe kortelę pagrindinė plokštė ir operacinė sistema turėtų aptikti kaip įprasta.

Rekomendacijos

Naudokite prailginimo plokštę tik suderinamuose 1U, 19 colių korpusuose ir įsitikinkite, kad montavimo aukštis (24 mm) ir bendras aukštis (32 mm) atitinka jūsų korpusą. Venkite per didelio jungties lenkimo ir prieš įjungdami sistemą patikrinkite, ar PCIe kortelė tinkamai įstatyta, kad išvengtumėte žalos.
