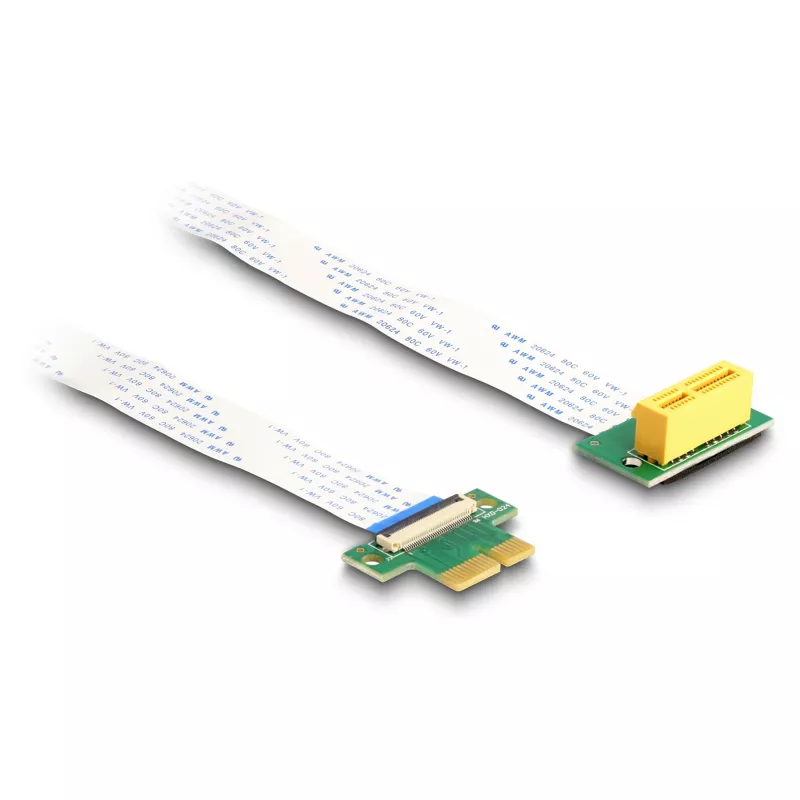

DeLOCK pakylos kortelė PCI Express x1 kištukas į x1 lizdą 90° kampuota su FPC kabeliu 15 cm

Ši DeLOCK PCI Express pakylos kortelė sujungia PCI Express x1 kortelę su pagrindine plokšte per 15 cm FPC (lankstų spausdintinį laidą) ir turi 90° kampuotą kištuką, taupantį erdvę kompiuterio korpuse. Pakyla tiekiama dėžutės pakuotėje, atitinka CE reikalavimus ir pagaminta Taivane. Gaminio spalva – balta.

Privalumai

FPC laidas naudoja lankstų spausdintinį grandyną vietoje įprastų susuktų laidų, užtikrindamas didelį lankstumą ir ploną profilį, išlaikant patikimumą. 90° kampuotas x1 kištukas supaprastina montavimą kompaktiškuose korpusuose ir leidžia įdiegti PCIe x1 korteles ten, kur vertikalus tarpas yra ribotas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite kompiuterį ir atjunkite nuo elektros tinklo. Įkiškite pakylos kortelės PCIe x1 kištuką į atitinkamą pagrindinės plokštės lizdą norimoje vietoje, užtikrindami, kad 90° orientacija atitiktų turimą erdvę. Jei yra, pritvirtinkite varžtais ar laikikliais. Įstatykite PCI Express x1 kortelę į pakylos lizdą. Vėl prijunkite maitinimą ir paleiskite sistemą; operacinė sistema turėtų aptikti įdiegtą kortelę kaip įprasta.

Rekomendacijos

Su FPC kabeliu elkitės atsargiai, vengdami staigių lenkimų ar pernelyg didelio sukimo; tieskite jį taip, kad nesuspaustų korpuso kraštai. Prieš montuodami įsitikinkite, kad pagrindinės plokštės lizdas ir pakylos jungtys yra švarūs nuo dulkių. Patikrinkite kortelės suderinamumą su PCIe x1 sąsaja ir laikykitės antistatinių atsargumo priemonių montavimo metu.
