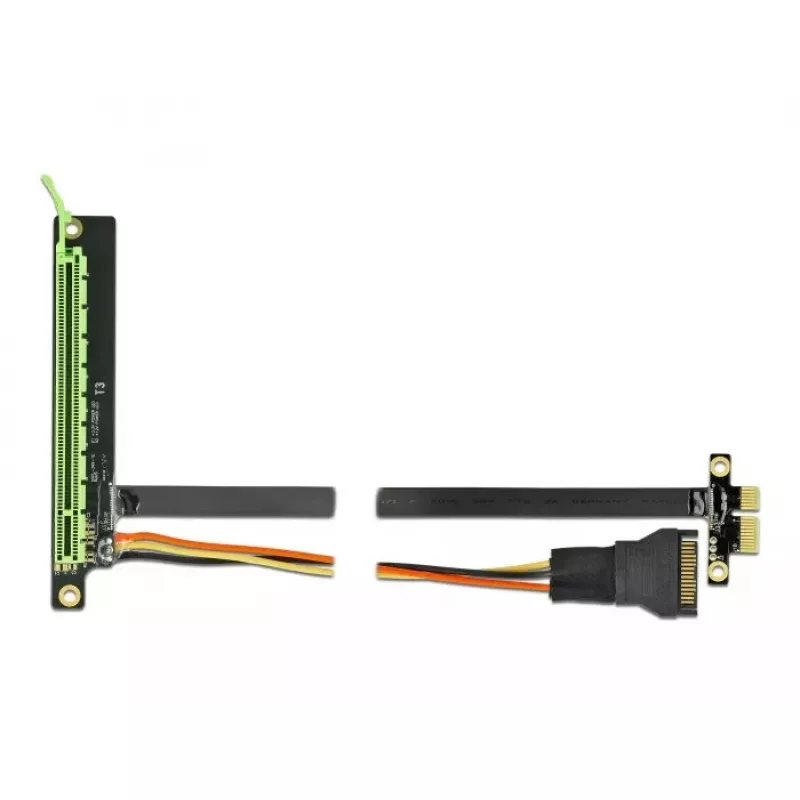

Riser Card DeLOCK PCI Express x1 į x16 su lanksčiu 80 cm kabeliu

Ši DELOCK PCI Express riser kortelė leidžia prijungti PCI Express x16 kortelę prie sistemos per PCI Express x1 pagrindinio įrenginio sąsają. Įrenginys turi lankstų 80 cm kabelį su SATA maitinimo jungtimi, skirtą vietą taupančiam montavimui kompiuterio korpuso viduje, ir palaiko PCIe x16 lizdo atitraukimą nuo pagrindinės plokštės, kad būtų galima pritaikyti skirtingus išdėstymus.

Privalumai

Riser kortelė turi lankstų 80 cm kabelį, kuris leidžia montuoti ankštuose ar nestandartiniuose korpusų išdėstymuose. Joje naudojama standartinė SATA maitinimo jungtis stabiliam energijos tiekimui ir PCIe x16 išvestis, užtikrinanti suderinamumą su pilno dydžio išplėtimo kortelėmis. Kompaktiška konstrukcija ir juodos bei žalios spalvų schema padeda integruoti modulį į įvairias sistemų konstrukcijas.

Tinka

• Sistemoms, kuriose reikia perkelti PCIe x16 lizdą dėl vietos ar oro srauto priežasčių
• Kompaktiškiems ar nestandartiniams kompiuterių korpusams, kur tiesioginis montavimas ant pagrindinės plokštės neįmanomas
• Testavimo ar kūrimo aplinkoms, kuriose reikia lanksčios prieigos prie PCIe x16 kortelės

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 85763
• EAN: 4043619857630
• Sąsaja (pagrindinis įrenginys): PCI Express x1
• Sąsaja (įrenginys): PCI Express x16
• Kabelio ilgis: 80 cm (0,8 m)
• Maitinimo jungtis: SATA
• Spalvos: juoda / žalia

Kaip naudoti

Prijunkite riser kortelės PCI Express x1 jungtį prie atitinkamo pagrindinės plokštės lizdo. Pritvirtinkite PCI Express x16 kortelę prie riser kortelės x16 lizdo ir, jei reikia, pritvirtinkite. Prijunkite SATA maitinimo kabelį nuo sistemos maitinimo bloko prie riser kortelės maitinimo jungties, kad užtikrintumėte tinkamą energijos tiekimą. Nutieskite lankstųjį kabelį taip, kad kortelė tvarkingai tilptų korpuso viduje be suspaudimų ar aštrių lenkimų.

Rekomendacijos

Įsitikinkite, kad SATA maitinimo jungtis yra tvirtai prijungta, o kabelis nutiestas taip, kad netrukdytų ventiliatoriams ar kitiems komponentams. Prieš montuodami patikrinkite pagrindinės plokštės BIOS ir operacinės sistemos palaikymą įrenginiams, prijungtiems per PCIe x1-į-x16 riser.
