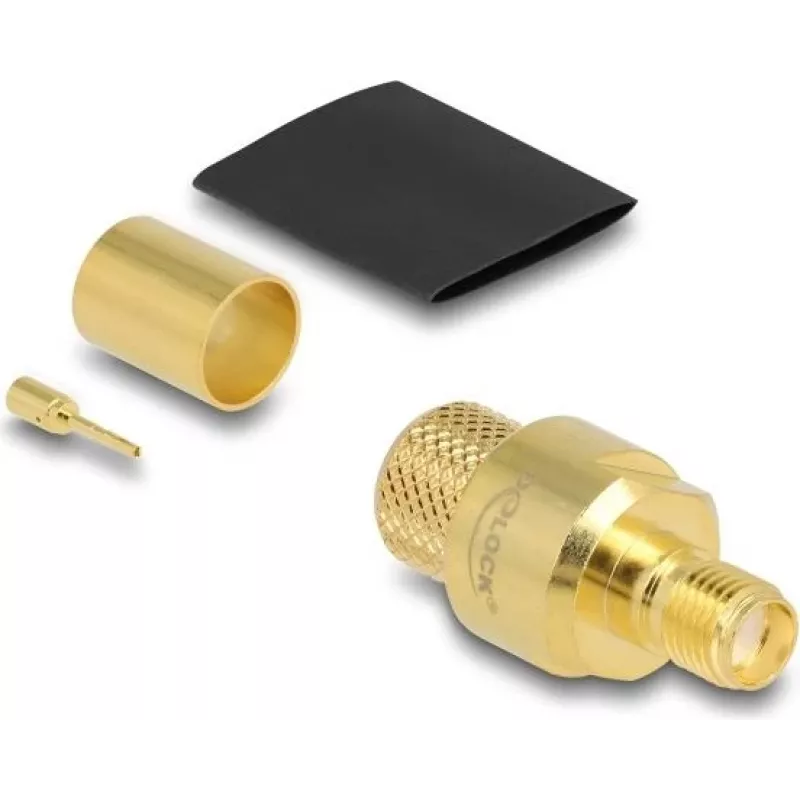

RF bendraašė SMA kištukinė užspaudžiama jungtis, DELOCK, skirta LMR400 kabeliui, su termiškai susitraukiančiu vamzdeliu

DELOCK SMA kištukinė užspaudžiama jungtis, skirta LMR400 kabeliui, yra precizinė RF jungtis, sukurta užbaigti 50 Ω LMR400 bendraašį kabelį. Jungtis yra užspaudžiamo tipo SMA kištukinis kontaktas su termiškai susitraukiančiu vamzdeliu, užtikrinančiu elektrinę izoliaciją ir mechaninį įtempimo sumažinimą. Ji skirta antenų jungtims, radijo sistemoms ir kitoms RF instaliacijoms, kurioms reikalingas kompaktiškas SMA kištukinis sąsajos tipas ir patikimas signalo perdavimas LMR400 kabeliu.

Privalumai

Ši SMA kištukinė užspaudžiama jungtis užtikrina stabilų 50 Ω impedanso suderinimą RF signalams LMR400 kabelyje ir patvarų mechaninį užspaudimo sujungimą, kuris atsparus atsipalaidavimui veikiant vibracijai. Integruotas termiškai susitraukiantis vamzdelis pagerina izoliaciją ir apsaugo užspaudimo vietą nuo drėgmės ir trinties. Kompaktiška SMA kištukinė forma suteikia standartizuotą srieginę sąsają, suderinamą su SMA kištukiniais komponentais, dažniausiai naudojamais antenose, radijo imtuvuose ir RF įrangoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite LMR400 kabelį tiksliai nuimdami išorinį apvalkalą, pynę ir dielektriką iki matmenų, rekomenduojamų užspaudimo movai ir centriniam kaiščiui. Įkiškite centrinį laidininką į užspaudimo kontaktą ir uždėkite movą ant pynės. Naudokite tinkamą užspaudimo įrankį, skirtą jungčiai ir kabeliui, kad saugiai užspaustumėte centrinį kaištį ir movą. Užmaukite pateiktą termiškai susitraukiantį vamzdelį ant užspaustos vietos ir tolygiai kaitinkite, kol jis prisitaikys prie kabelio ir jungties, suteikdamas izoliaciją ir įtempimo sumažinimą. Galiausiai sujunkite SMA kištukinę jungtį su SMA kištukine atitinkama dalimi, prisukdami ranka, kol bus tvirtai priveržta, vengdami per didelio sukimo momento.

Rekomendacijos

Patikrinkite kabelio paruošimo matmenis ir naudokite kalibruotą užspaudimo įrankį, tinkamą LMR400, kad užtikrintumėte patikimą elektrinį ir mechaninį sujungimą. Naudokite tinkamo dydžio termiškai susitraukiantį vamzdelį ir tolygiai kaitinkite, kad pasiektumėte tinkamą izoliaciją. Patikrinkite užbaigtą sujungimą, ar užspaudimai saugūs, o kontaktai visiškai sulygiuoti, prieš montuodami nuolatinėse RF sistemose.
