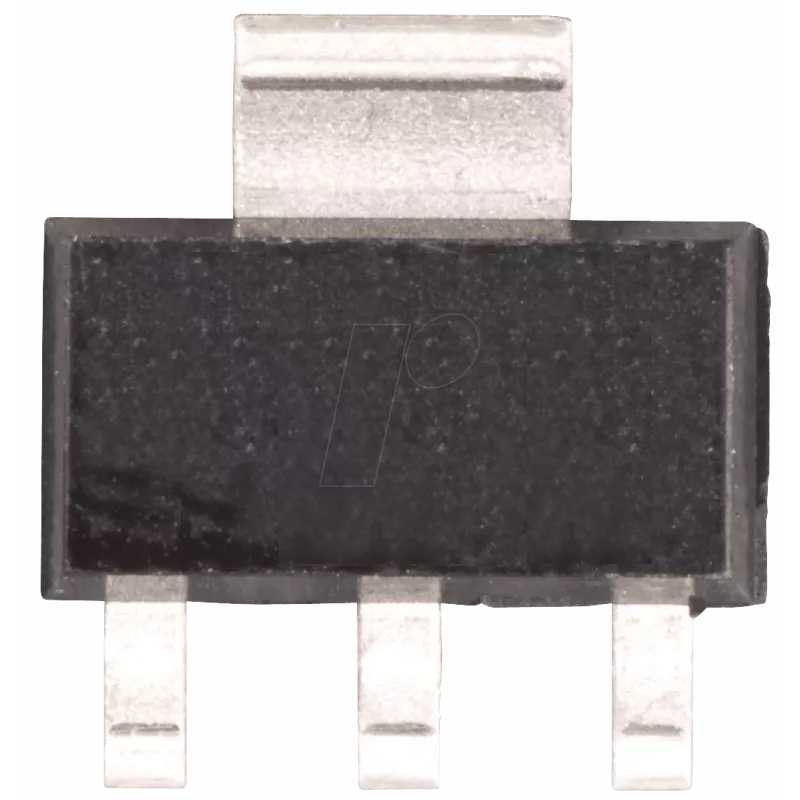

Reguliuojamas įtampos reguliatorius Texas Instruments LM317AEMP, išėjimas 1,2–37 V, SOT-223 korpusas

Texas Instruments LM317AEMP yra reguliuojamas linijinis įtampos reguliatorius kompaktiškame SOT-223 korpuse, užtikrinantis stabilų nuolatinės srovės išėjimą, reguliuojamą nuo 1,2 V iki 37 V. Sukurtas naudotojo nustatomai reguliuojamai įtampai gauti naudojant išorinius rezistorių tinklus, šis reguliatorius tinka maitinimo šaltiniams, skirtiems stendinei įrangai, įterptinėms sistemoms ir mažiems elektroniniams prietaisams, kai erdvė yra ribota. Prietaisas skirtas linijinio reguliavimo programoms, kurioms reikia paprasto, patikimo sprendimo konkrečiai išėjimo įtampai gauti su minimaliais išoriniais komponentais.

Privalumai

LM317AEMP pasižymi plačiu reguliuojamu išėjimo diapazonu ir paprastu nustatymu naudojant du išorinius rezistorius išėjimo įtampai nustatyti. Jo SOT-223 korpusas užtikrina kompaktišką fizinį pėdsaką, tuo pačiu leisdamas tinkamą šiluminį našumą mažos ir vidutinės galios programoms. Prietaisui reikia nedaug išorinių komponentų, jis plačiai palaikomas etaloniniuose projektuose ir yra suderinamas su įprastomis apsaugos ir atsiejimo praktikomis, naudojamomis maitinimo reguliavimo grandinėse.

Tinka

• Reguliuojamiems stendiniams maitinimo šaltiniams ir laboratoriniams reguliatoriams
• Įterptinėms sistemoms ir mikrovaldikliais pagrįstiems projektams
• Prototipų plokštėms ir kūrimo sistemoms, kurioms reikia reguliuojamos nuolatinės srovės magistralės
• Mažiems buitiniams elektronikos prietaisams ir prietaisams su mažos ar vidutinės srovės poreikiais

Pagrindinės specifikacijos

• Išėjimo įtampos diapazonas: reguliuojamas nuo 1,2 V iki 37 V
• Prietaiso tipas: Linijinis reguliuojamas reguliatorius
• Korpusas: SOT-223 kompaktiškas paviršinio montavimo korpusas
• Reguliavimo būdas: Išorinis rezistorių daliklis nustato išėjimo įtampą
• Tipinis taikymo galios lygis: mažos ir vidutinės srovės (priklausomai nuo šiluminių sąlygų)

Kaip naudoti

Konfigūruokite LM317AEMP prijungdami tinkamą rezistorių tarp išėjimo ir reguliavimo kontaktų ir antrą rezistorių nuo reguliavimo kontakto į žemę, kad nustatytumėte norimą išėjimo įtampą pagal standartinę reguliatoriaus lygtį. Įdėkite įėjimo ir išėjimo kondensatorius, kaip rekomenduojama stabilumui ir pereinamajam atsakui užtikrinti; užtikrinkite, kad įėjimo įtampa būtų pakankamai didesnė už numatytą išėjimo įtampą, kad būtų atsižvelgta į įtampos kritimą ir reguliavimo atsargą. Montuokite SOT-223 korpusą ant spausdintinės plokštės su pakankamu vario plotu arba mažu radiatoriumi, jei tikimasi didesnio galios išsklaidymo. Laikykitės standartinių išdėstymo praktikų, taikomų maitinimo reguliatoriams: trumpi takeliai reguliavimo tinklui ir atsiejimo komponentams, tinkamas įžeminimas triukšmui sumažinti.

Rekomendacijos

Kad veikimas būtų patikimas, įėjimo įtampa turėtų būti bent keliais voltais didesnė už norimą išėjimo įtampą, kad būtų atsižvelgta į įtampos kritimą, ir užtikrinkite tinkamą šilumos išsklaidymą. Naudokite mažo ekvivalentinio nuosekliojo varžo (ESR) kondensatorius įėjime ir išėjime, kaip nurodyta taikymo pastabose, reguliavimo rezistorius laikykite pakankamai mažus, kad apribotumėte triukšmą, bet pakankamai didelius, kad išvengtumėte per didelės ramybės srovės, ir tikrinkite temperatūros kilimą ant spausdintinės plokštės esant numatomoms apkrovos sąlygoms. Išsamios stabilumo ir apsaugos rekomendacijos pateikiamos gamintojo taikymo informacijoje.
