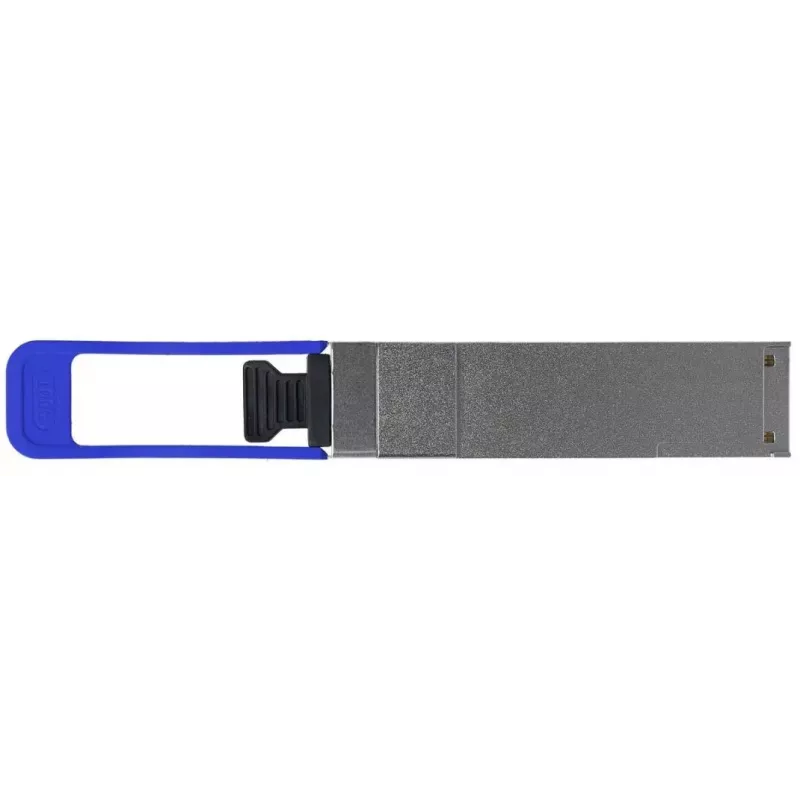

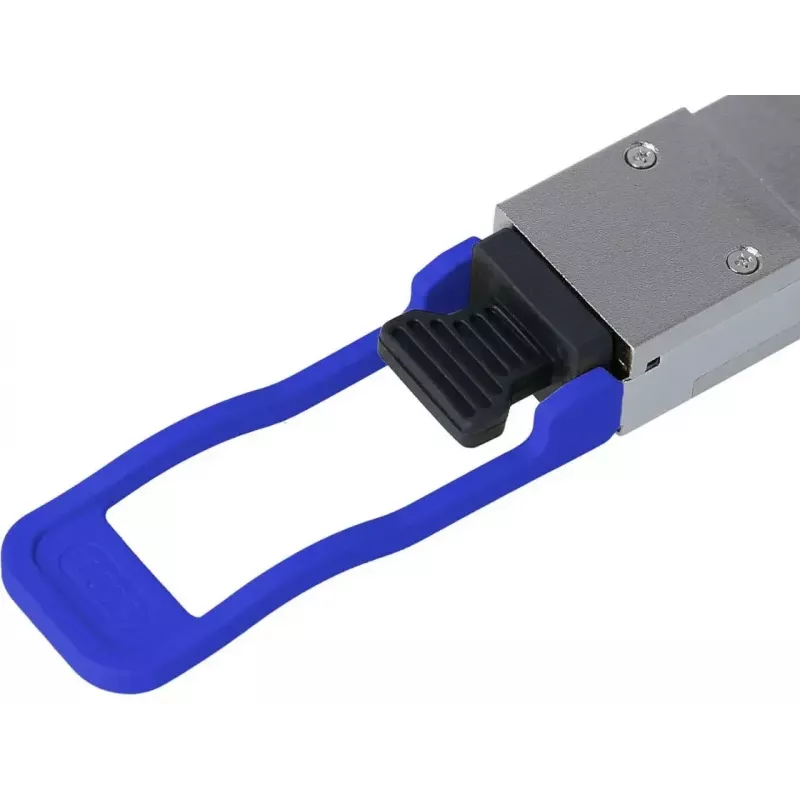

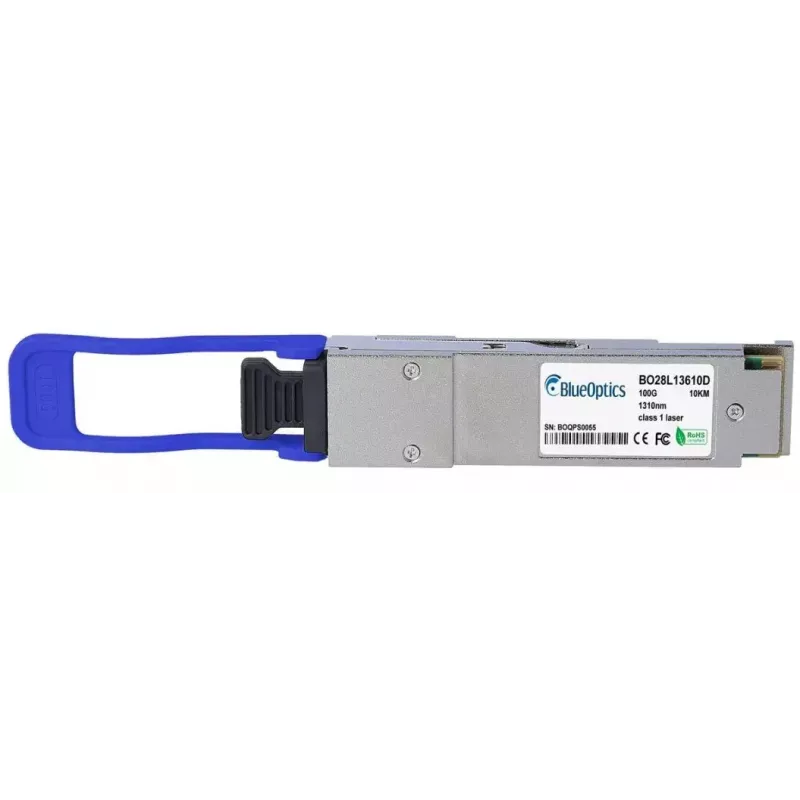

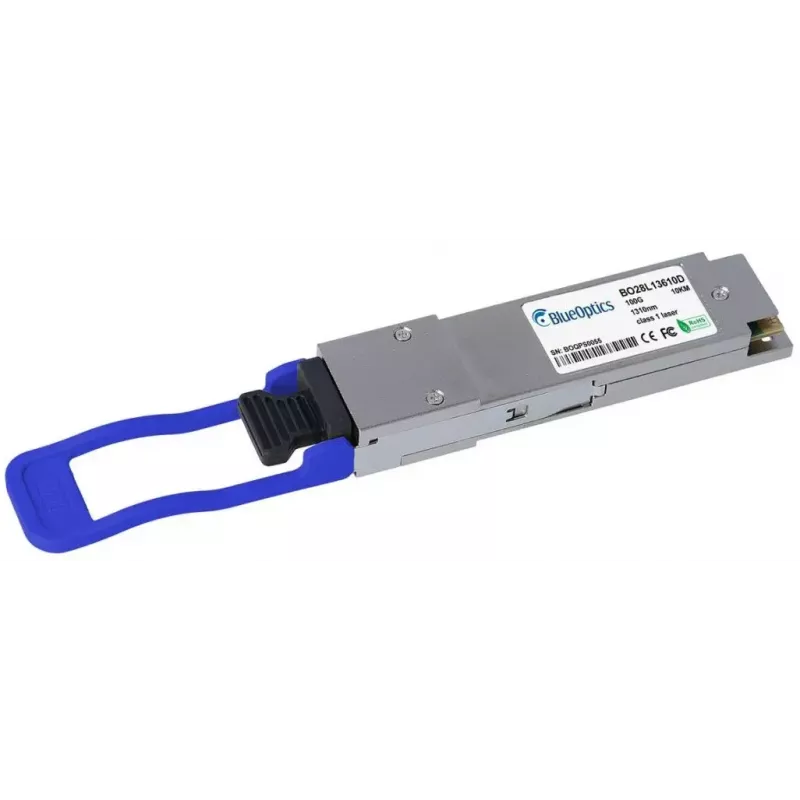

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP-100G-LR4-D-BO šviesolaidinis QSFP28

„BlueOptics QSFP-100G-LR4-D-BO“ yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, skirtas 100G spartos duomenų perdavimui vienmodžiu šviesolaidžiu. Jame naudojama LC dvipusė jungtis ir laikomasi su MSA suderinamų QSFP28 sąsajos standartų, užtikrinant tolimojo ryšio 100GBASE-LR4 jungtis duomenų centrams, įmonių tinklams ir operatorių linijoms. Modulis yra lengvas (0,04 kg), aliuminio korpusu ir palaiko vienu metu veikiančius siuntimo bei priėmimo kanalus su CWDM bangų ilgiais, leidžiančiais perduoti signalą iki 10 kilometrų, kai naudojamas tinkamas vienmodis šviesolaidis.

Privalumai

Modulis realizuoja 100GBASE-LR4 optinį signalizavimą ir yra suderinamas su platformomis, palaikančiomis Originalius LR4 QSFP28 siųstuvus-imtuvus. Jame yra tiek siuntimo, tiek priėmimo sekcijos su CWDM kanalais, palaikomas skaitmeninis diagnostinis stebėjimas (DDM/DOM), realiuoju laiku stebint maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo/įėjimo galią ir temperatūrą, o gamyba atitinka MSA mechanines ir elektrines specifikacijas. Komponentai parinkti taip, kad atitiktų pramonės kokybės standartus, užtikrinant ilgesnį eksploatacijos laiką ir aukštą vidutinę laiko tarp gedimų vertę.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP28 siųstuvą-imtuvą į suderinamą QSFP28 prievadą savo komutatoriuje, maršrutizatoriuje ar optiniame įrenginyje, kai pagrindinis įrenginys maitinamas pagal platformos tiekėjo nurodymus. Prijunkite LC dvipusį vienmodį pataisymo kabelį prie modulio ir prie nuotolinio siųstuvo-imtuvo arba pataisymo skydo. Užtikrinkite teisingą orientaciją ir patikimą LC jungties fiksaciją, kad išvengtumėte signalo praradimo. Patikrinkite linijos derėjimą ir SFP/QSFP palaikymą įrenginio programinėje įrangoje, kad pagrindinis įrenginys atpažintų modulį ir įgalintų DDM/DOM sąsają, jei ji palaikoma.

Rekomendacijos

Naudokite vienmodį šviesolaidį, sertifikuotą tolimojo ryšio programoms, ir palaikykite švarias jungtis bei pataisymo kabelius, kad būtų užtikrintas optimalus optinis veikimas. Prieš diegdami patvirtinkite aparatinės įrangos suderinamumą ir programinės įrangos palaikymą trečiųjų šalių QSFP28 LR4 moduliams savo platformoje, o DDM/DOM rodmenis naudokite ryšio būsenai stebėti ir trikčių diagnostikai palengvinti.
