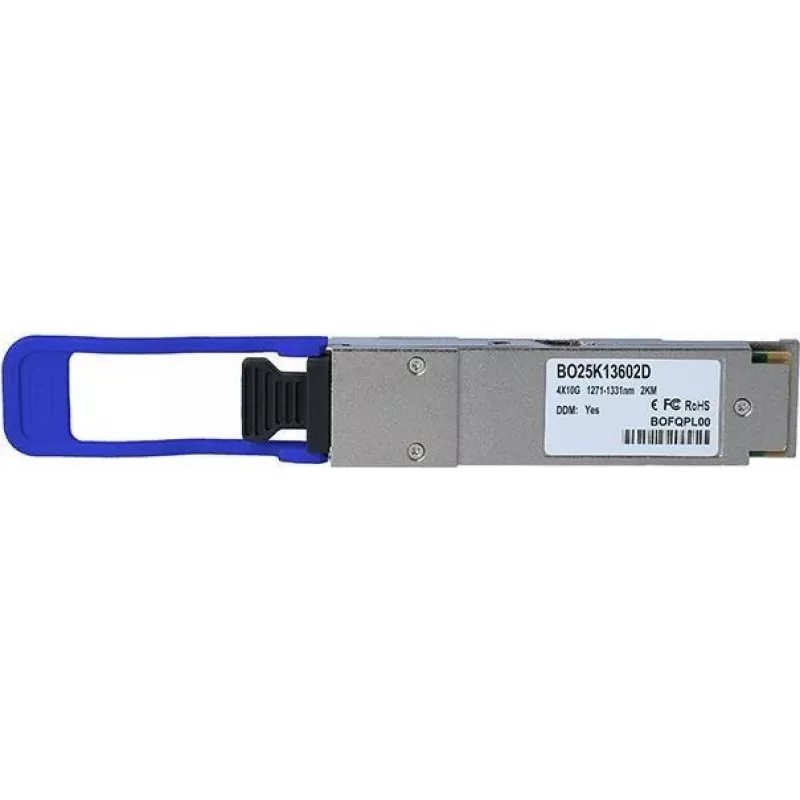

QSFP siųstuvas-imtuvas BlueOptics QSFP-IR4-BI-BO 40000 Mbit/s sidabrinis

BlueOptics QSFP-IR4-BI-BO yra QSFP šviesolaidinis siųstuvas-imtuvas, sukurtas didelės spartos optinėms jungtims iki 40000 Mbit/s. Jame naudojamos LC dvipusės jungtys ir vienmodė skaidula, palaikanti tolimojo nuotolio perdavimą iki 2000 m. Įdėtas į kompaktišką, sidabrinį korpusą ir sveriantis apie 40 g, šis modulis atitinka MSA QSFP formos faktoriaus susitarimus ir palaiko įprastus protokolus, tokius kaip Ethernet ir Fibre Channel over Ethernet 40 Gbit/s jungtims. Jame yra CWDM siųstuvo ir imtuvo kanalai bei skaitmeninės diagnostikos stebėjimas (DDM/DOM), leidžiantis realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siųstuvo išėjimo galią, imtuvo įėjimo galią ir temperatūrą, jei tai palaiko priimančioji įranga.

Privalumai

Modulis užtikrina 40 Gbit/s duomenų pralaidumą per vienmodę skaidulą, o optinis pasiekiamumas tinkamas miestelių ir duomenų centrų jungtims iki 2 km. Suderinamumas su MSA atitinkančiais QSFP prievadais ir LC dvipusiais kabeliais supaprastina integravimą į komutatorius, maršruto parinktuvus ir saugojimo sistemas. Integruota skaitmeninė diagnostika leidžia nuotolinį stebėjimą ir palengvina gedimų paiešką bei prevencinę priežiūrą. Kompaktiškas QSFP formos faktorius ir mažas svoris palengvina montavimą ir keitimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP siųstuvą-imtuvą į MSA atitinkantį QSFP prievadą komutatoriuje, maršruto parinktuve ar kitame tinklo įrenginyje, kuris palaiko 40 Gbit/s QSFP modulius. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisų laidus prie siųstuvo-imtuvo LC jungties, laikydamiesi tinkamo poliškumo. Patikrinkite, ar priimančioji įranga atpažįsta modulį ir, jei reikia, įjunkite arba patvirtinkite DDM/DOM palaikymą įrenginio valdymo sąsajoje, kad pasiektumėte diagnostikos reikšmes. Siekiant optimalaus veikimo, naudokite vienmodę skaidulą, pritaikytą numatytam atstumui, ir laikykitės įrangos gamintojo kabelių tiesimo bei lenkimo spindulio rekomendacijų.

Rekomendacijos

Prieš montuodami užtikrinkite priimančiosios įrangos suderinamumą su QSFP LR4L/CWDM moduliais ir naudokite aukštos kokybės vienmodžius LC dvipusius pataisų laidus bei, kur įmanoma, pataisų skydus, kad išlaikytumėte signalo kokybę. Jei reikalingas nuotolinis stebėjimas, patikrinkite, ar priimančioji įranga palaiko DDM/DOM, kad pasiektumėte realaus laiko diagnostikos duomenis. Optines sąsajas laikykite su uždėtais dulkių gaubteliais iki prijungimo ir nelieskite skaidulų galų, kad sumažintumėte jungčių užteršimą.
