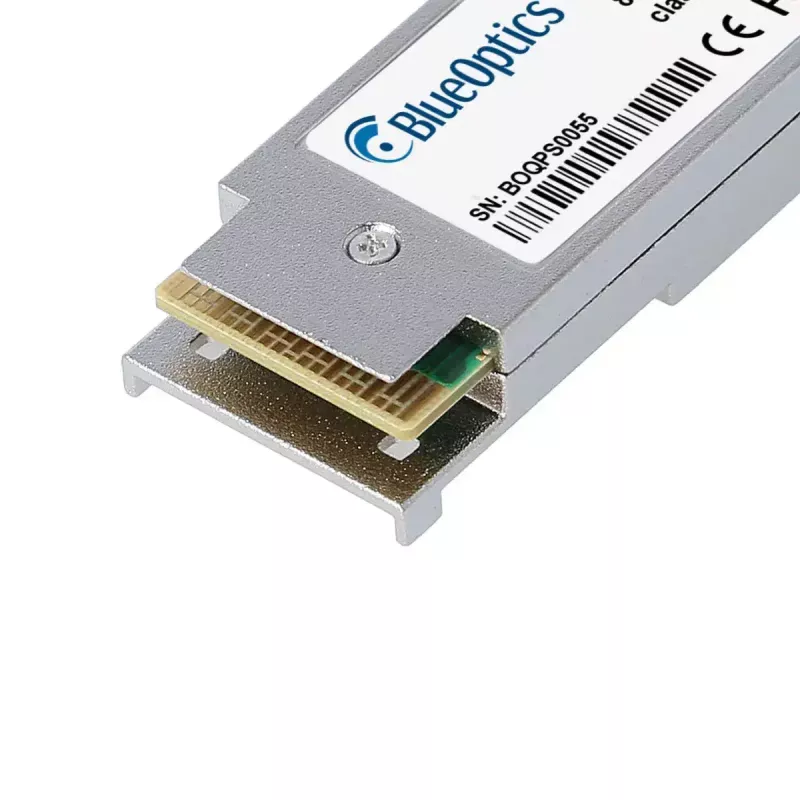

QSFP siųstuvas-imtuvas BlueOptics QSFP-40G-ESR4-NV-BO 40000 Mbit/s 850 nm

„BlueOptics QSFP-40G-ESR4-NV-BO“ yra QSFP šviesolaidinis siųstuvas-imtuvas, skirtas 40 Gbit/s duomenų perdavimui per daugiamodį šviesolaidį. Veikdamas 850 nm bangos ilgiu su MPO/MTP jungtimi ir kompaktiška QSFP forma, modulis palaiko iki 300 m atstumus ir yra skirtas naudoti aukštos kokybės tinklo įrangoje, pvz., jungikliuose, maršrutizatoriuose ir saugojimo sistemose. Modulis yra sidabrinės spalvos, lengvas (0,04 kg) ir sukurtas ilgam tarnavimo laikui, o MTBF yra maždaug 3 000 000 valandų.

Privalumai

Siųstuvas-imtuvas užtikrina didelės spartos 40 Gbit/s pralaidumą su MPO/MTP jungtimi, atitinkančia MSA standartus, užtikrinančią platų suderinamumą su įprastomis techninės įrangos platformomis. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia realiu laiku nuskaityti tokius parametrus kaip maitinimo įtampa, lazerio srovė, siuntimo ir priėmimo galia bei temperatūra, kad būtų supaprastinta priežiūra ir trikčių šalinimas. Gaminyje naudojami pramoniniai optiniai komponentai, užtikrinantys stabilų optinį veikimą, kompaktišką dydį tankiam montavimui ir ilgą tarnavimo laiką, mažinantį priežiūros dažnumą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite QSFP siųstuvą-imtuvą į QSFP suderinamą prievadą jūsų jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje, laikydamiesi pagrindinės įrangos gamintojo karštojo prijungimo ir tvarkymo nurodymų. Prijunkite modulį prie MPL/MTP jungiamųjų kabelių arba iš anksto užbaigto MPO magistralės, kad sukurtumėte daugiamodį šviesolaidinį ryšį; įsitikinkite, kad šviesolaidžio tipas ir poliškumas yra teisingi. Patikrinkite ryšio derėjimą ir DDM reikšmes per pagrindinės sistemos valdymo sąsają, kad patvirtintumėte, jog siuntimo ir priėmimo galios lygiai bei temperatūra yra numatytose ribose prieš pradedant naudoti ryšį gamyboje. Laikykite siųstuvą-imtuvą už kraštų ir naudokite apsauginius dulkių dangtelius ant MPO/MTP jungties, kai modulis nėra prijungtas.

Rekomendacijos

Naudokite daugiamodį OM3/OM4 šviesolaidį geriausiam našumui esant 850 nm ir iki 300 m atstumams, ir įsitikinkite, kad pagrindinis įrenginys palaiko QSFP 40GBASE-ESR4 funkciją ir DDM, jei reikia nuotolinės diagnostikos. Montavimo metu laikykitės ESD atsargumo priemonių ir periodiškai stebėkite DDM parametrus, kad aptiktumėte optinės galios ar kitų ryšio problemų pablogėjimą.
