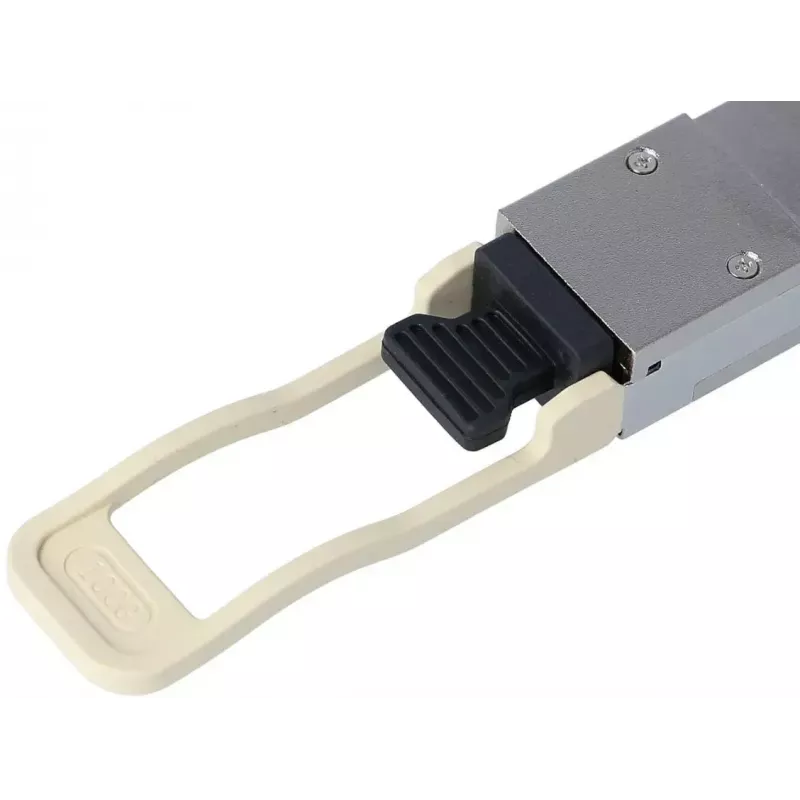

QSFP siųstuvas-imtuvas BlueOptics QSFP-100G-SR4-ET-BO 100G 850nm

„BlueOptics QSFP-100G-SR4-ET-BO“ yra 100G QSFP28 šviesolaidinis siųstuvas-imtuvas, skirtas trumpojo nuotolio daugiamodėms jungtims. Jis palaiko maksimalią 100000 Mbit/s duomenų perdavimo spartą, naudodamas 850 nm siuntimo ir priėmimo lazerius, ir jungiamas per MPO/MTP sąsają pagal MSA QSFP28 standartus. Kompaktiškas, lengvas modulis (apie 4 g) veikia nuo 3,3 V maitinimo ir yra skirtas integruoti į duomenų centrų komutatorius, maršrutizatorius ir aukšto našumo skaičiavimo platformas, priimančias QSFP28 SR4 optiką.

Privalumai

Modulis užtikrina didelio pralaidumo 100GBASE-SR4 ryšį daugiamode skaidula atstumais iki daugiamodžių skaidulų ribų, nurodytų SR4 standartuose. Atitiktis MSA kištukų išdėstymui ir MPO/MTP jungčių susitarimams užtikrina sąveikumą su pagrindinėmis aparatinėmis platformomis, palaikančiomis QSFP-100G-SR4 optiką. Integruota skaitmeninė diagnostika (DDM/DOM) palaiko realaus laiko maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros stebėjimą, padedant nuotolinei priežiūrai. Mažas formos koeficientas ir mažas svoris supaprastina prievadų tankio planavimą ir oro srauto valdymą tankiai užpildytose stelažuose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite QSFP-100G-SR4-ET-BO modulį į suderinamą QSFP28 prievadą, laikydamiesi pagrindinės įrangos gamintojo karštojo prijungimo ir ESD valdymo procedūrų. Prijunkite modulį MPO/MTP daugiamodžiu šviesolaidiniu pataisos kabeliu ir prieš užmezgant ryšį užtikrinkite skaidulos poliškumą bei jungčių švarą. Patvirtinkite, kad pagrindinio įrenginio programinė įranga ir programinė aparatinė įranga priima SR4 optiką, ir, jei reikia, įjunkite bet kokias DDM/DOM stebėjimo funkcijas. Po įdėjimo patikrinkite ryšio būseną ir siuntimo / priėmimo skaitiklius per komutatoriaus ar maršrutizatoriaus valdymo sąsają.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodę skaidulą optimaliam atstumui ir našumui su SR4 optika, o prieš sujungdami išvalykite jungtis. Patikrinkite pagrindinio įrenginio suderinamumą su QSFP-100G-SR4 moduliais ir įjunkite DDM/DOM stebėjimą diagnostikai palengvinti. Laikykitės gamintojo nurodymų dėl tvarkymo ir įdėjimo, kad išvengtumėte žalos dėl ESD ar netinkamos jėgos.
