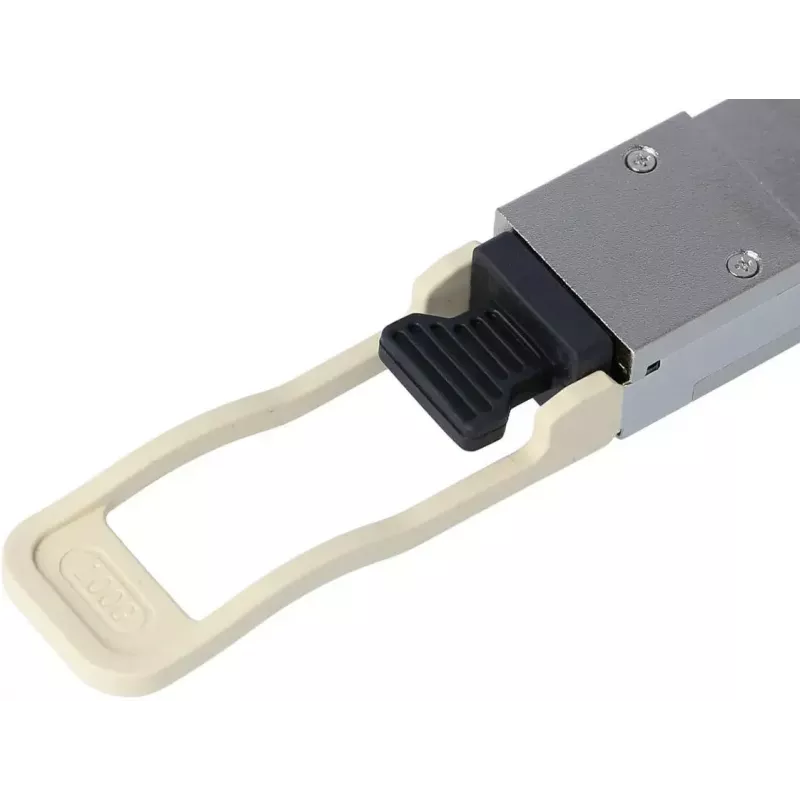

QSFP siųstuvas-imtuvas BlueOptics QSFP-100G-SR4-AL-BO šviesolaidinis MPO

„BlueOptics QSFP-100G-SR4-AL-BO“ yra QSFP28 šviesolaidinis siųstuvas-imtuvas, skirtas 100G duomenų perdavimui daugiamode skaidula. Jame yra MPO / MTP jungtis ir aliuminio korpusas, užtikrinantis kompaktišką ir lengvą (apie 40 g) sprendimą trumpojo nuotolio didelės spartos jungtims duomenų centruose ir įmonių tinkluose. Modulis realizuoja 100GBASE-SR4 optiką su 850 nm bangos ilgiu perdavimo ir priėmimo kanalams ir yra suderinamas su sistemomis, priimančiomis QSFP28 SR4 modulius.

Privalumai

Modulis užtikrina 100 Gbit/s bendrą pralaidumą, naudojant keturias lygiagrečias 25 Gbit/s linijas, ir palaiko optinį perdavimą daugiamode skaidula su MPO jungtimi supaprastintam didelio tankio kabelių sujungimui. Jo aliuminio korpusas suteikia mechaninį tvirtumą, išlaikant mažą svorį. Konstrukcija atitinka įprastus MSA QSFP28 formos faktoriaus susitarimus, užtikrinant sąveikumą su įranga, priimančia standartinius SR4 QSFP28 siųstuvus-imtuvus. Integruotas skaitmeninis diagnostinis stebėjimas (DDM / DOM) leidžia realiuoju laiku teikti elektrinių ir optinių parametrų ataskaitas, kai tai palaiko priimančioji įranga.

Tinka

• Trumpojo nuotolio 100G eterneto jungtims duomenų centruose (komutatorius-komutatorius arba komutatorius-paskirstymo sistema)
• Didelio našumo tinklų agregavimui ir stuburo-lapo architektūroms
• Saugyklų ir serverių sujungimams, kuriems reikia daugiamodžių skaidulų linijų

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28 (QSFP siųstuvų-imtuvų šeima)
• Standartas: 100GBASE-SR4 daugiamode skaidula
• Jungtis: MPO / MTP
• Bangos ilgis: 850 nm (perdavimo ir priėmimo)
• Bendras duomenų perdavimo greitis: 100 Gbit/s (4 × 25 Gbit/s linijos)
• Korpuso medžiaga: aliuminis (gaminio spalva: aliuminis)
• Svoris: apytiksliai 0,04 kg

Kaip naudoti

Įdėkite QSFP-100G-SR4-AL-BO į suderinamą QSFP28 lizdą, laikydamiesi jūsų priimančiojo įrenginio gamintojo įdėjimo ir išėmimo procedūrų. Naudokite MPO / MTP daugiamodį šviesolaidinį pataisos laidą arba kasetę, kad prijungtumėte siųstuvą-imtuvą prie nuotolinio galinio taško arba pataisos skydo. Įsitikinkite, kad priimančiasis įrenginys palaiko 100GBASE-SR4 QSFP28 modulius, ir, jei reikia, įjunkite arba patikrinkite DDM / DOM palaikymą realiojo laiko stebėjimui. Laikykitės standartinių ESD atsargumo priemonių ir užtikrinkite tinkamą kabelio poliškumą bei skaidulos tipą (daugiamodė), kad būtų pasiektas numatomas linijos veikimas.

Rekomendacijos

Naudokite OM3 / OM4 daugiamodę skaidulą, kad pasiektumėte geriausią trumpojo nuotolio 100G našumą, ir laikykitės įrangos tiekėjo nurodymų dėl maksimalaus linijos atstumo. Patikrinkite suderinamumą su komutatoriaus ar maršruto parinktuvo programine įranga ir, jei įmanoma, prieš diegdami išbandykite siųstuvą-imtuvą savo aplinkoje, kad patvirtintumėte sąveikumą ir numatomas linijos charakteristikas.
