PV kombinatoriaus dėžutė CNC NV822331 DC 8 įėjimai 8 išėjimai IP66

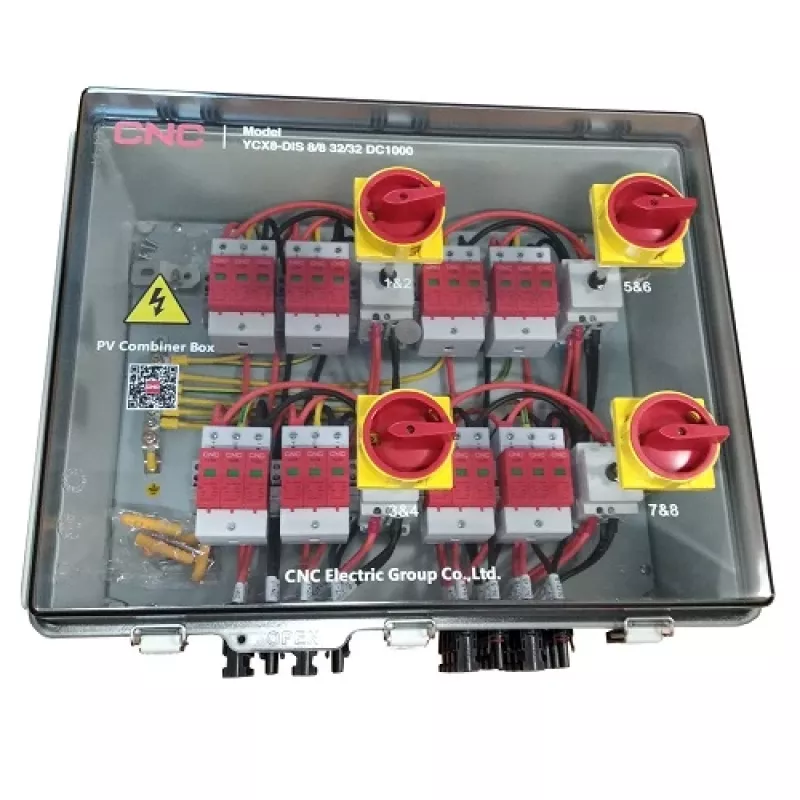

CNC PV kombinatoriaus dėžutė NV822331 yra nuolatinės srovės stygų kombinatorius, skirtas fotovoltinėms sistemoms su 8 įėjimais ir 8 išėjimais. Įrenginys sumontuotas IP66 polikarbonato korpuse su V0 antipireno reitingu ir atsparumu UV spinduliams, jame integruotas nuolatinės srovės perjungimas, apsauga nuo viršįtampių ir MC4 jungtys, skirtos sujungti stygų jungtis ir supaprastinti nuolatinės srovės paskirstymą gyvenamosiose ir komercinėse saulės energijos elektrinėse. Matmenys: 528 x 458 x 358 mm. Standartai apima IEC60529 korpuso apsaugai.

Privalumai

Kombinatoriaus dėžutė sujungia aštuonias PV stygas į aštuonis išėjimus, tuo pat metu suteikdama įmontuotus nuolatinės srovės jungiklius su užrakinamomis rankenomis ir patentuotą nuolatinės srovės lanko gesinimo kamerą saugesniam izoliavimui. Integruoti nuolatinės srovės apsaugos nuo viršįtampių įrenginiai (SPD) reaguoja greičiau nei per 25 ns, apsaugodami paskesnę įrangą. Korpusas turi IP66 reitingą, apsaugantį nuo dulkių ir vandens patekimo, yra atsparus UV spinduliams ir atitinka V0 UL94 antipireno reikalavimus.

Tinka

• Mažoms ir vidutinėms stogo PV sistemoms su keliais stygų įėjimais
• Antžeminiams komerciniams masyvams, kuriems reikalinga sugrupuota stygų apsauga
• Lauko įrenginiams, kuriems reikia IP66 orui atsparių korpusų
• Įrenginiams, naudojantiems MC4 jungčių kabelius

Pagrindinės specifikacijos

• Modelis: CNC NV822331
• Įėjimai / išėjimai: 8 į / 8 iš
• Maksimali nuolatinės srovės įtampa: 1000 V
• Nuolatinės srovės jungikliai: 1000 V, 25 A (4 vnt.), užrakinama rankena, patentuota lanko gesinimo kamera; standartai UL508i, IEC60947-3 Pv2
• Nuolatinės srovės SPD: 1000 V, Imax 40 kA (8 vnt.), In 20 kA, atsako laikas <25 ns; standartai IEC 61643-31, EN 50539-11 + A1
• Trumpojo jungimo srovė kiekvienam įėjimui (Isc): konfigūruojama 15 A–30 A
• Maksimali išėjimo srovė: 25 A
• Įtampos apsaugos lygis (Up): 3,6 kV
• Dėžutės medžiaga: polikarbonatas
• Apsaugos klasė: IP66; antipirenas V0 (UL94)
• Matmenys: 528 x 458 x 358 mm
• Kabelių riebokšliai: įėjimo PG09 (2,5–16 mm); išėjimo PG21 (2,5–16 mm)
• Darbinės temperatūros diapazonas: -25 °C iki +60 °C
• Garantija: 24 mėnesiai

Kaip naudoti

Pritvirtinkite kombinatoriaus dėžutę ant tinkamo plokščio paviršiaus, laikydamiesi vietinių elektros taisyklių ir gamintojo montavimo instrukcijų. Prijunkite iki aštuonių PV stygų išėjimų prie MC4 įėjimo jungčių, o sujungtus išėjimus praveskite pro išėjimo riebokšlius. Naudokite užrakinamus nuolatinės srovės jungiklius, kad izoliuotumėte stygas montavimo ir techninės priežiūros metu. Užtikrinkite, kad SPD ir jungikliai būtų pasiekiami patikrai, o kabelių dydžiai atitiktų nurodytus riebokšlių diapazonus ir srovės nominalus.

Rekomendacijos

Įrenkite PV kombinatoriaus dėžutę NV822331 pavėsingoje arba vėdinamoje vietoje, kai įmanoma, laikykite jungtis ir riebokšlius sandariais, kad išlaikytumėte IP66 apsaugą, ir patikrinkite, ar sistemos įtampa ir stygų Isc neviršija nurodytų nominalų. Suplanuokite periodines jungčių, SPD ir korpuso patikras, kad užtikrintumėte nuolatinę apsaugą ir patikimą veikimą.
