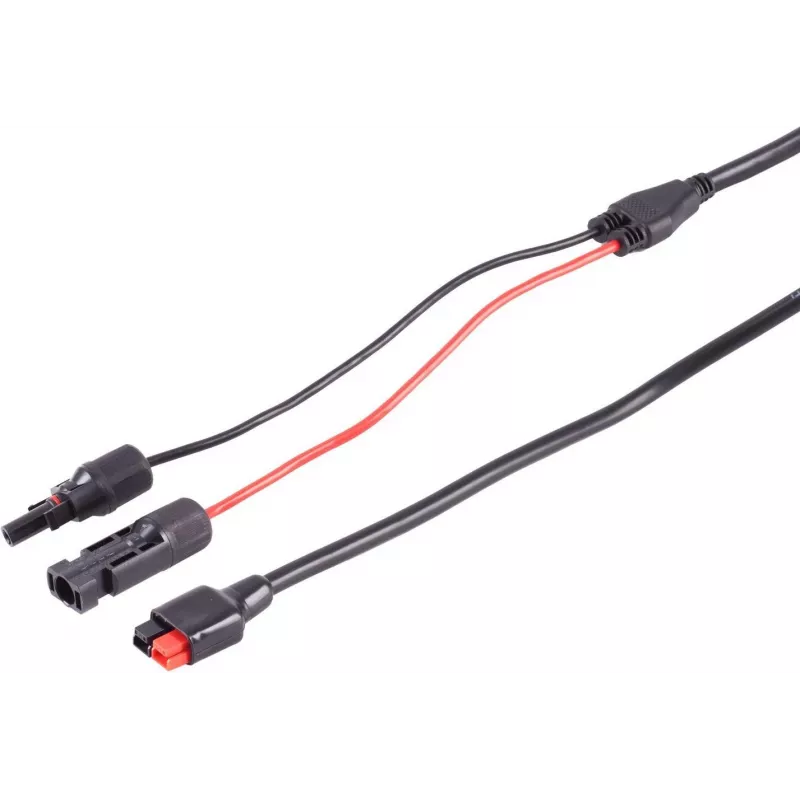

Laidas ShiverPeaks BS02-450416 3m varinis MC4 jungtis juoda raudona

ShiverPeaks BS02-450416 3 m varinis laidas su MC4 jungtimis, juodos ir raudonos spalvos, yra saulės jungties laidas, skirtas naudoti su fotovoltinėmis plokštėmis ir sistemomis. Pagamintas su variniais laidininkais ir MC4 suderinamomis jungtimis, laidas užtikrina standartinę prijungimo ir naudojimo sąsają, skirtą moduliams, keitikliams ir jungtuvų dėžėms sujungti. Dviejų laidininkų laidas yra pažymėtas juoda ir raudona spalvomis, atitinkamai neigiamam ir teigiamam poliškumui, todėl supaprastėja montavimas ir sumažėja laidų sujungimo klaidų sistemos surinkimo metu.

Privalumai

Šis laidas sujungia laidžias varines gyslas su atmosferos poveikiui atsparia izoliacija ir MC4 suderinamomis galūnėmis, kad užtikrintų patikimą elektrinį laidumą ir saugų jungčių sujungimą. 3 metrų ilgis suteikia lankstumo išdėstant plokštes ir tiesiant laidus tarp modulių arba prie įrangos. Spalvomis pažymėti laidininkai padidina saugumą ir pagreitina montavimą, o MC4 stiliaus jungtys palaiko sandarų elektrinį sujungimą, tinkamą lauko fotovoltinėms aplinkoms.

Tinka

• Saulės plokščių jungimui mažose ir vidutinėse fotovoltinėse sistemose
• Plokščių sujungimui su keitikliais, įkrovos valdikliais arba jungtuvų dėžėmis
• Laikinoms arba pusiau nuolatinėms fotovoltinėms instaliacijoms, kurioms reikalingas 3 m tarpusavio sujungimo laidas
• „Pasidaryk pats“ saulės energijos projektams ir profesionalioms ant stogo arba ant žemės montuojamoms sistemoms

Pagrindinės specifikacijos

• Laidininkų medžiaga: varis
• Ilgis: 3 metrai
• Jungties tipas: MC4 suderinamas abiejuose galuose
• Laidininkų skaičius: 2 (teigiamas ir neigiamas)
• Spalvų žymėjimas: juoda (neigiamas) ir raudona (teigiamas)
• Izoliacija: atmosferos poveikiui atsparus apvalkalas, tinkamas lauko fotovoltiniam naudojimui

Kaip naudoti

Prieš jungdami patikrinkite sistemos įtampą ir poliškumą, kad užtikrintumėte suderinamumą. Sulygiuokite MC4 jungtis ir stumkite, kol išgirsite spragtelėjimą, kad užfiksuotumėte tinkamą sandarumą ir elektrinį kontaktą. Naudokite spalvomis pažymėtus laidininkus, kad sujungtumėte teigiamą su teigiamu (raudona) ir neigiamą su neigiamu (juoda) per modulius ir prie sistemos įėjimų. Nutieskite kabelį taip, kad išvengtumėte aštrių briaunų ir intensyvaus eismo vietų, ir pritvirtinkite jį tinkamais spaustukais arba raiščiais, kad būtų išvengta jungčių tempimo. Periodiškai tikrinkite jungtis dėl nusidėvėjimo, korozijos ar atsilaisvinusių jungčių požymių.

Rekomendacijos

Fotovoltinės instaliacijos kabelius montuokite ir prižiūrėkite pagal vietinius elektros kodeksus ir gamintojo nurodymus. Naudokite tinkamus įrankius MC4 surinkimui ir išardymui, palaikykite teisingą poliškumą ir apsaugokite atviras jungtis nuo ilgalaikio mechaninio poveikio ir vandens patekimo. Nuolatinėms instaliacijoms užtikrinkite tinkamą kabelių valdymą, kad būtų sumažintas UV spindulių poveikis ir mechaninis dilimas laikui bėgant.
