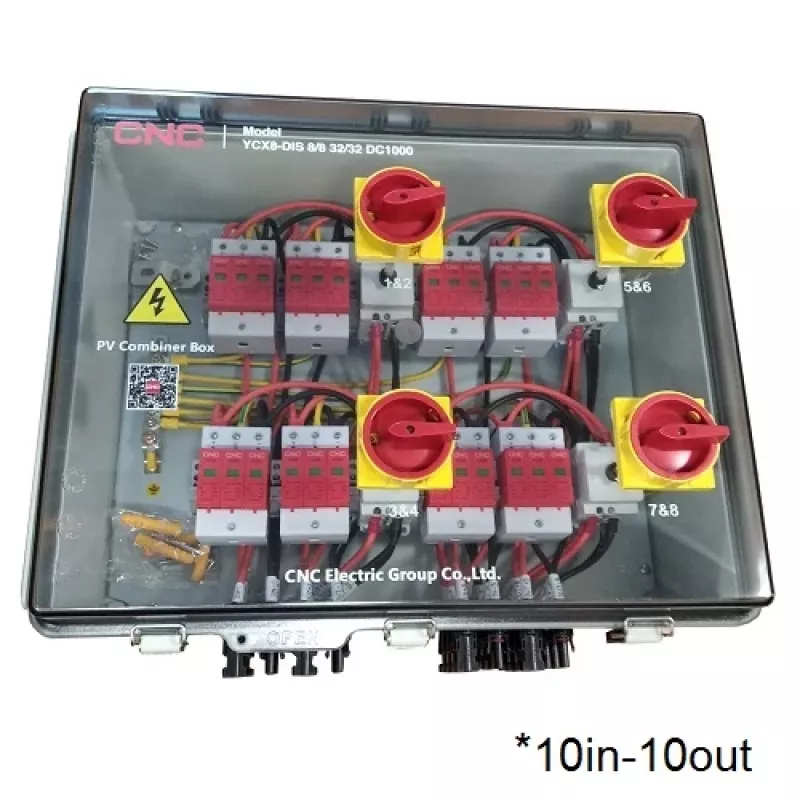

PV kombainerio dėžė CNC NV822553 DC 10 įvadų 10 išvadų IP66

PV kombainerio dėžė CNC NV822553 yra nuolatinės srovės jungčių gaubtas, skirtas fotovoltinėms sistemoms, su 10 įvadų ir 10 išvadų, atitinkantis IP66 apsaugos nuo dulkių ir vandens standartą. Polikarbonato korpusas (528 x 458 x 358 mm) yra atsparus UV spinduliams ir atitinka V0 liepsnos plitimo klasę, o įrenginyje integruotos MC4 jungtys, viršįtampių apsaugos įtaisai ir užrakinami nuolatinės srovės jungikliai, leidžiantys centralizuoti stygų prijungimą ir padidinti saugumą bei techninės priežiūros patogumą lauko saulės elektrinių įrenginiuose.

Privalumai

CNC NV822553 užtikrina konsoliduotą stygų užbaigimą 10 įvadų / 10 išvadų PV masyvams, integruotą nuolatinės srovės viršįtampių apsaugą (1000 V, 40 kA vienam SPD) ir keturis užrakinamus 1000 V / 50 A nuolatinės srovės jungiklius su patentuotomis lanko gesinimo kameromis. Korpusas atitinka IP66 ir IEC60529 standartus, pasižymi atsparumu liepsnai (UL94 V0) ir palaiko platų darbinės temperatūros diapazoną (nuo -20 °C iki +60 °C). Kompaktiški matmenys ir standartizuoti kabelių sandariklių dydžiai supaprastina montavimą ir kabelių tvarkymą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite PV kombainerio dėžę ant tinkamo lauko paviršiaus, laikydamiesi vietinių elektros įrenginių taisyklių, ir užtikrinkite, kad korpusas būtų pastatytas taip, kad nesikauptų vanduo. Prijunkite kiekvieną PV stygą naudodami pateiktas su MC4 suderinamas jungtis ir nutieskite kabelius per nurodytus PG09 / PG21 sandariklius. Prijunkite kombinuotus išvadus, kaip reikalaujama, prie keitiklio arba tolesnės nuolatinės srovės apsaugos. Naudokite užrakinamus nuolatinės srovės jungiklius, norėdami izoliuoti stygas techninės priežiūros metu, ir patikrinkite, ar teisingai prijungti SPD, kad būtų užtikrinta viršįtampių apsauga. Prieš įjungiant masyvą, paleidimo metu reikia atlikti tęstinumo, poliškumo ir izoliacijos varžos patikrinimus.

Rekomendacijos

Periodiškai tikrinkite kabelių galų užbaigimus ir sandariklių būklę ir pakeiskite SPD, kai jie suveikia arba viršijama jų nominali galia. Užtikrinkite, kad jungikliai būtų užrakinti techninės priežiūros metu, ir laikykitės gamintojo montavimo instrukcijų ir taikomų nuolatinės srovės sistemų standartų.
