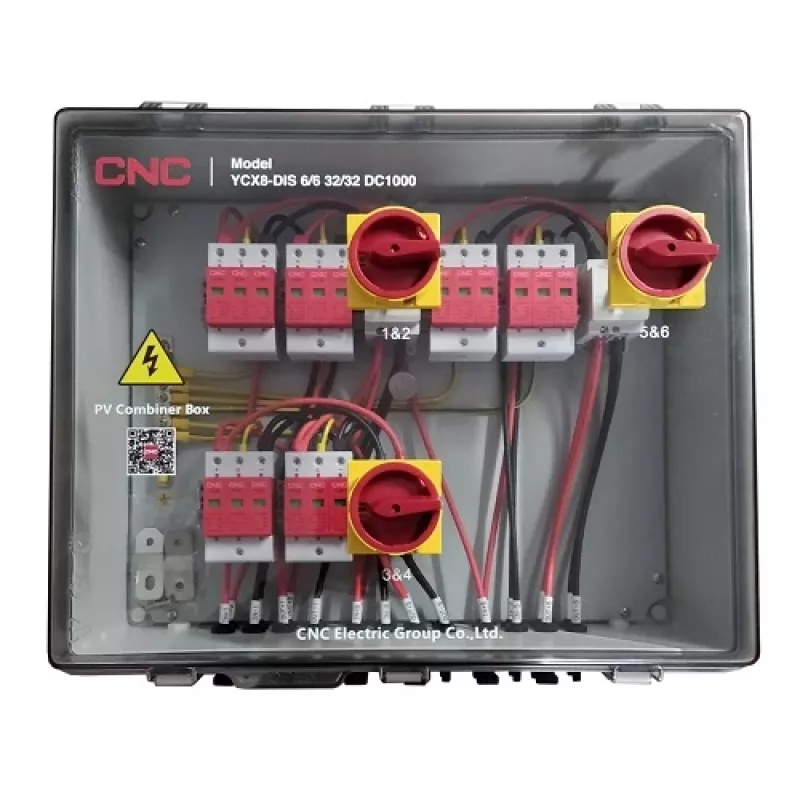

PV Combiner Box CNC NV822324 DC 6in-6out IP66

PV Combiner Box CNC NV822324 yra nuolatinės srovės jungimo dėžutė, skirta fotovoltinėms sistemoms su 6 įėjimais ir 6 išėjimais, sukurta centralizuoti ir apsaugoti stygų jungtis. Atitinkanti IP66 apsaugos klasę ir pagaminta iš antipireno polikarbonato (V0 UL94), dėžutė supaprastina laidų prijungimą prie stogo ir ant žemės montuojamų masyvų bei suteikia vietos nuolatinės srovės perjungimo ir viršįtampių apsaugos įrenginiams iki 1000 V DC.

Privalumai

Jungimo dėžutė palaiko šešis stygų įėjimus ir šešis išėjimus su MC4 jungtimis, siūlydama kompaktišką sprendimą PV stygoms konsoliduoti. Joje įrengti užrakinami nuolatinės srovės jungikliai su patentuota lanko gesinimo kamera, integruoti nuolatinės srovės viršįtampių apsaugos įrenginiai (SPD), kurių atsako laikas mažesnis nei 25 ns, ir IP66 vandeniui atsparus, UV spinduliams atsparus korpusas, skirtas naudoti lauke. Polikarbonato korpusas atitinka IEC60529 standartą ir pasižymi V0 antipireno savybėmis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite CNC NV822324 jungimo dėžutę ant tinkamo paviršiaus, laikydamiesi vietinių elektros įrengimo taisyklių ir gamintojo montavimo instrukcijų. Prijunkite iki šešių PV stygų prie įėjimo MC4 jungčių, o kombinuotus išėjimus praveskite per išėjimo sandariklius. Įsitikinkite, kad nuolatinės srovės jungikliai yra tinkamoje padėtyje ir kad viršįtampių apsaugos įrenginiai sumontuoti ir prijungti pagal sistemos reikalavimus. Prieš įjungdami sistemą, patikrinkite, ar visi kabelių dydžiai ir priveržimo momentai atitinka nurodytus srovės rodiklius ir vietinius reglamentus.

Rekomendacijos

Montavimui ir priežiūrai naudokite kvalifikuotą personalą. Reguliariai tikrinkite sandariklius, kabelių sandariklius, SPD būklę ir jungiklių veikimą. Pakeiskite SPD, kai jie pasiekia savo vardinę iškrovos talpą arba rodo pažeidimo požymius. Neviršykite vardinių įtampų ir srovių bei laikykitės taikomų standartų (IEC60529, IEC60947-3, IEC61643-31, EN50539-11).
